Ofis ve plazalarda iklimlendirme sistemi seçilirken yalnız binanın toplam metrekaresine veya kat sayısına göre hareket edilmesi yeterli değildir. Açık ofisler, toplantı odaları, yönetici odaları, resepsiyon alanları, dinlenme bölümleri ve teknik mahaller gün içerisinde farklı yoğunlukta kullanılabilir. Cephe yönleri, cam yüzeyler, çalışan sayısı ve elektronik ekipmanlar da ısıtma ve soğutma ihtiyacını doğrudan etkiler.
VRF klima sistemleri, farklı alanların bağımsız olarak kontrol edilebilmesine imkan veren yapısı nedeniyle ofis ve plaza projelerinde değerlendirilen merkezi iklimlendirme çözümlerinden biridir. Özellikle çok sayıda bağımsız bölümün, farklı kullanım saatlerinin veya farklı cephelerin bulunduğu yapılarda sistem tasarımı zon bazında oluşturulabilir.
Ancak doğru VRF sistemini seçmek yalnız dış ünite kapasitesini belirlemek anlamına gelmez. Isı yükü hesabı, zonlama, iç ünite tipi, borulama güzergahları, taze hava sistemi, dış ünite yerleşimi ve merkezi kontrol altyapısının birlikte değerlendirilmesi gerekir.
Ofis ve Plazalarda İklimlendirme İhtiyacı Neden Değişir?
Bir ofis katında aynı anda çok farklı kullanım biçimleri bulunabilir. Açık ofis bölümünde sürekli çalışan personel ve bilgisayarlar iç ısı yükünü artırırken toplantı odası günün büyük bölümünde boş kalıp belirli saatlerde kısa sürede yüksek kişi yoğunluğuna ulaşabilir.
Yönetici odaları, bireysel çalışma alanları, resepsiyon ve ortak alanların kullanım düzenleri de birbirinden farklıdır. Bu nedenle aynı katta bulunan bütün mahallerin tek bir sıcaklık kontrol bölgesi olarak değerlendirilmesi her projede uygun olmayabilir.
Plazalarda durum daha da farklılaşabilir. Aynı bina içerisinde farklı şirketlerin bulunduğu katlarda çalışma saatleri, kişi sayıları ve iç mekan yerleşimleri değişebilir. Bazı ofisler hafta sonu çalışırken diğerleri yalnız standart mesai saatlerinde kullanılabilir.
Bu farklılıklar, klima sisteminin hem kapasitesini hem de kontrol yapısını etkiler.
VRF Klima Kapasitesi Ofislerde Nasıl Belirlenir?
Ofislerde VRF klima kapasitesi yalnız metrekare hesabıyla belirlenmemelidir. Aynı büyüklükteki iki ofis, farklı cephelere veya çalışan sayılarına sahip olduğunda farklı ısı yükleri oluşturabilir.
Kapasite hesabında cephe yönü, cam alanı, bina yalıtımı, kişi sayısı, aydınlatma yükleri, bilgisayarlar, ekranlar ve diğer elektronik ekipmanlar dikkate alınmalıdır.
Sunucu, yazıcı veya yoğun elektronik ekipman bulunan bölümlerde iç ısı kazancı standart çalışma alanlarına göre daha yüksek olabilir. Toplantı salonlarında ise kısa süre içerisinde artan insan yoğunluğu soğutma ihtiyacını değiştirebilir.
Bu nedenle doğru yaklaşım, bütün ofise tek bir metrekare katsayısı uygulamak yerine mahallerin gerçek kullanım koşullarına göre ısı yüklerinin belirlenmesidir.

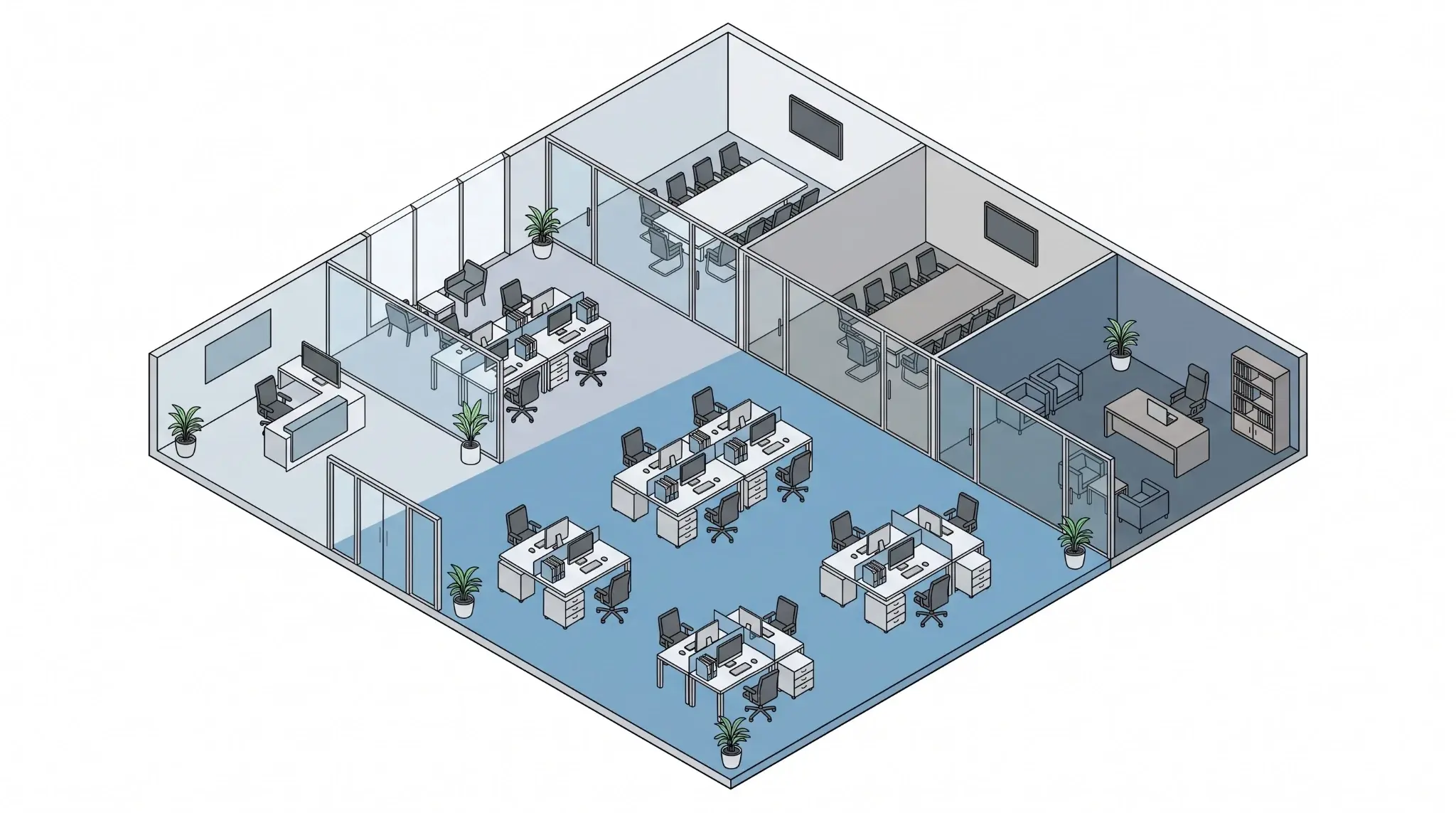

Ofislerde Zonlama Nasıl Yapılır?
Zonlama, ofis ve plaza VRF projelerinde sistem performansını doğrudan etkileyen aşamalardan biridir. Benzer yük davranışına, kullanım saatine ve kontrol ihtiyacına sahip alanların uygun şekilde gruplandırılması gerekir.
Örneğin güney cepheli açık ofis ile kuzey cepheli yönetici odasının aynı sıcaklık davranışına sahip olması beklenmez. Güneş alan bir cephede gün içerisinde soğutma ihtiyacı devam ederken binanın farklı bir bölümünde daha düşük yük oluşabilir.
Toplantı salonlarının açık ofislerden ayrılması da önemlidir. Açık ofis gün boyunca daha düzenli bir kişi yoğunluğuna sahipken toplantı salonu kısa süre içerisinde tamamen dolabilir ve sonrasında tekrar boş kalabilir.
Çalışma saatleri de zonlama kararına dahil edilmelidir. Mesai sonrası kullanılan bir yönetim bölümü veya farklı saatlerde çalışan bir departman, diğer ofis alanlarından bağımsız kontrol gerektirebilir.
Açık Ofislerde VRF Sistemi Nasıl Planlanır?
Açık ofislerde geniş bir alanın dengeli şekilde iklimlendirilmesi gerekir. İç ünitelerin yalnız toplam kapasitesi değil, hava dağılımı da önemlidir.
Çalışma masalarının konumu, bölme duvarları, tavan yüksekliği ve hava menfezlerinin yerleşimi birlikte değerlendirilmelidir. Doğrudan çalışanların üzerine yüksek hava hızında üfleme yapılması konfor sorunlarına neden olabilir.
Açık ofislerde zaman içerisinde masa düzeninin veya departman yerleşiminin değişebileceği de göz önünde bulundurulmalıdır. Bugün tek bir açık çalışma alanı olarak kullanılan bölüm daha sonra farklı ekiplerin bulunduğu bağımsız alanlara ayrılabilir.
Bu nedenle VRF sisteminin yalnız mevcut yerleşime değil, makul ölçüde gelecekteki kullanım değişikliklerine de uyum sağlayabilecek şekilde planlanması önemlidir.
Toplantı Odaları İçin Klima Seçimi Neden Ayrı Yapılmalıdır?
Toplantı odaları ofis içerisindeki en değişken ısı yüklerine sahip alanlardan biridir. Oda uzun süre boş kalabilir ancak toplantı başladığında çok sayıda kişinin aynı anda alana girmesiyle iç yük kısa sürede artabilir.
Projeksiyon cihazları, büyük ekranlar ve diğer elektronik ekipmanlar da ilave ısı oluşturabilir. Bu nedenle toplantı salonunun yalnız metrekaresi üzerinden yapılan kapasite hesabı gerçek kullanım koşullarını karşılamayabilir.
Toplantı odalarının ayrı kontrol edilebilmesi, kullanılmadığı dönemlerde diğer ofis alanlarından bağımsız yönetilmesine imkan verir. Kullanım başladığında ise alanın ihtiyacına göre sıcaklık kontrolü sağlanabilir.
Özellikle büyük toplantı ve konferans salonlarında taze hava ihtiyacı da kişi sayısına göre ayrıca değerlendirilmelidir.
Kuzey ve Güney Cephelerde Aynı Klima Sistemi Kullanılabilir mi?
Aynı binanın farklı cephelerinde bulunan ofislerin gün içerisindeki ısı yükleri önemli ölçüde değişebilir. Güneş alan güney ve batı cepheleri ile daha düşük güneş kazancına sahip kuzey cepheleri aynı şekilde davranmaz.
Özellikle geniş cam yüzeylere sahip modern plazalarda bu fark daha belirgin hale gelebilir. Güneş ışınımının yoğun olduğu saatlerde bir cephede soğutma ihtiyacı artarken başka bir cephede daha düşük kapasite yeterli olabilir.
Bu nedenle cephe yönleri zonlama ve sistem seçiminin önemli girdilerinden biridir. Bütün katın tek bir kontrol alanı gibi değerlendirilmesi cephe kaynaklı yük farklılıklarını göz ardı edebilir.
Heat Pump ve Heat Recovery VRF Ofislerde Nasıl Seçilir?
Ofis ve plaza projelerinde Heat Pump veya Heat Recovery VRF sistemleri değerlendirilebilir. Hangi yapının kullanılacağı, binadaki eş zamanlı ısıtma ve soğutma ihtiyacına bağlıdır.
Heat Pump VRF sistemlerinde aynı sistem grubuna bağlı mahaller genel olarak aynı çalışma modunda yönetilir. Binanın kullanım koşulları buna uygunsa sistem değerlendirilebilir.
Heat Recovery VRF sistemlerinde ise uygun proje tasarımıyla farklı zonlarda aynı anda ısıtma ve soğutma ihtiyacının karşılanması mümkün olabilir.
Özellikle geniş cepheli plazalarda mevsim geçişlerinde bir cephede soğutma gerekirken diğer cephede ısıtma ihtiyacı oluşabilir. Bu tür kullanım senaryolarında Heat Recovery sistemi proje kapsamında değerlendirilebilir.
Ancak her ofis için Heat Recovery sistem gerekli değildir. Karar, gerçek yük davranışı ve işletme senaryosu üzerinden verilmelidir.
Ofislerde Hangi VRF İç Ünite Tipleri Kullanılır?
Ofislerde iç ünite seçimi yapılırken kapasitenin yanı sıra tavan yapısı, hava dağılımı, mimari görünüm, ses seviyesi ve bakım erişimi de dikkate alınmalıdır.
Kaset tipi VRF iç üniteleri, asma tavan bulunan açık ofislerde değerlendirilen seçeneklerden biridir. Çok yönlü hava dağılımı geniş çalışma alanlarında avantaj sağlayabilir.
Kanallı iç ünitelerde cihaz tavan içerisinde konumlandırılarak hava menfezler üzerinden dağıtılır. Mimari görünümün ön planda olduğu yönetici odaları, toplantı alanları veya kurumsal ofislerde bu sistem tercih edilebilir.
Duvar veya tavan tipi iç üniteler de mimari ve teknik koşullara göre değerlendirilebilir.
Aynı plaza içerisinde bütün alanlarda aynı iç ünite tipinin kullanılması zorunlu değildir. Açık ofis, yönetici odası ve toplantı salonu için farklı iç ünite seçenekleri kullanılabilir.
Bilgisayar ve Elektronik Ekipman Yükleri Hesaba Katılmalıdır
Ofislerin önemli ısı kaynaklarından biri elektronik ekipmanlardır. Bilgisayarlar, monitörler, yazıcılar, ekranlar ve farklı ofis cihazları çalışma sırasında ortama ısı verir.
Yoğun bilişim altyapısının bulunduğu ofislerde bu yük daha belirgin hale gelebilir. Özellikle çok sayıda bilgisayarın bulunduğu çalışma alanları ile standart kullanıcı yoğunluğuna sahip bölümler aynı şekilde değerlendirilmemelidir.
Sunucu odaları ise normal ofis alanlarından farklı çalışma koşullarına sahip olabilir. Bu mahaller sürekli ve kontrollü soğutma gerektirebildiği için ana ofis iklimlendirme sistemiyle aynı senaryoda ele alınmaları her zaman uygun olmayabilir.
Bu nedenle elektronik ekipmanların konumu ve çalışma süreleri kapasite hesabına dahil edilmelidir.
Taze Hava ve VRF Sistemi Birlikte Nasıl Planlanır?
VRF klima sistemi esas olarak iç ortamın ısıtılması ve soğutulmasını sağlar. Ofis çalışanlarının ihtiyaç duyduğu taze havanın sağlanması ise havalandırma sisteminin görevidir.
Açık ofis, toplantı salonu ve ortak alanların kişi yoğunlukları birbirinden farklı olduğu için taze hava ihtiyacı da aynı olmayabilir.
Özellikle yüksek kişi yoğunluğuna sahip toplantı salonlarında havalandırma kapasitesinin doğru belirlenmesi önemlidir. Sisteme alınan dış havanın oluşturacağı ilave ısıtma ve soğutma yükü de VRF kapasite hesabına dahil edilmelidir.
Bu nedenle ofis projelerinde VRF ve havalandırma sistemleri ayrı disiplinler olmasına rağmen birbirlerinden bağımsız şekilde tasarlanmamalıdır.
Plaza Katlarında Bağımsız Kontrol Nasıl Sağlanır?
Bir plazada farklı katlar veya aynı kat içerisindeki bağımsız ofisler farklı şirketler tarafından kullanılabilir. Her şirketin çalışma saatleri ve sıcaklık tercihleri aynı olmayabilir.
VRF sisteminin zon bazlı kontrol özelliği bu tür yapılarda farklı bölümlerin bağımsız şekilde yönetilebilmesine imkan verebilir.
Proje yapısına göre kat bazlı, bağımsız bölüm bazlı veya daha küçük mahal grupları üzerinden kontrol senaryoları oluşturulabilir.
Burada önemli olan yalnız kumandaların sayısı değildir. Dış ünite gruplaması, iç ünite bağlantıları ve kontrol altyapısının binanın işletme modeline göre planlanması gerekir.

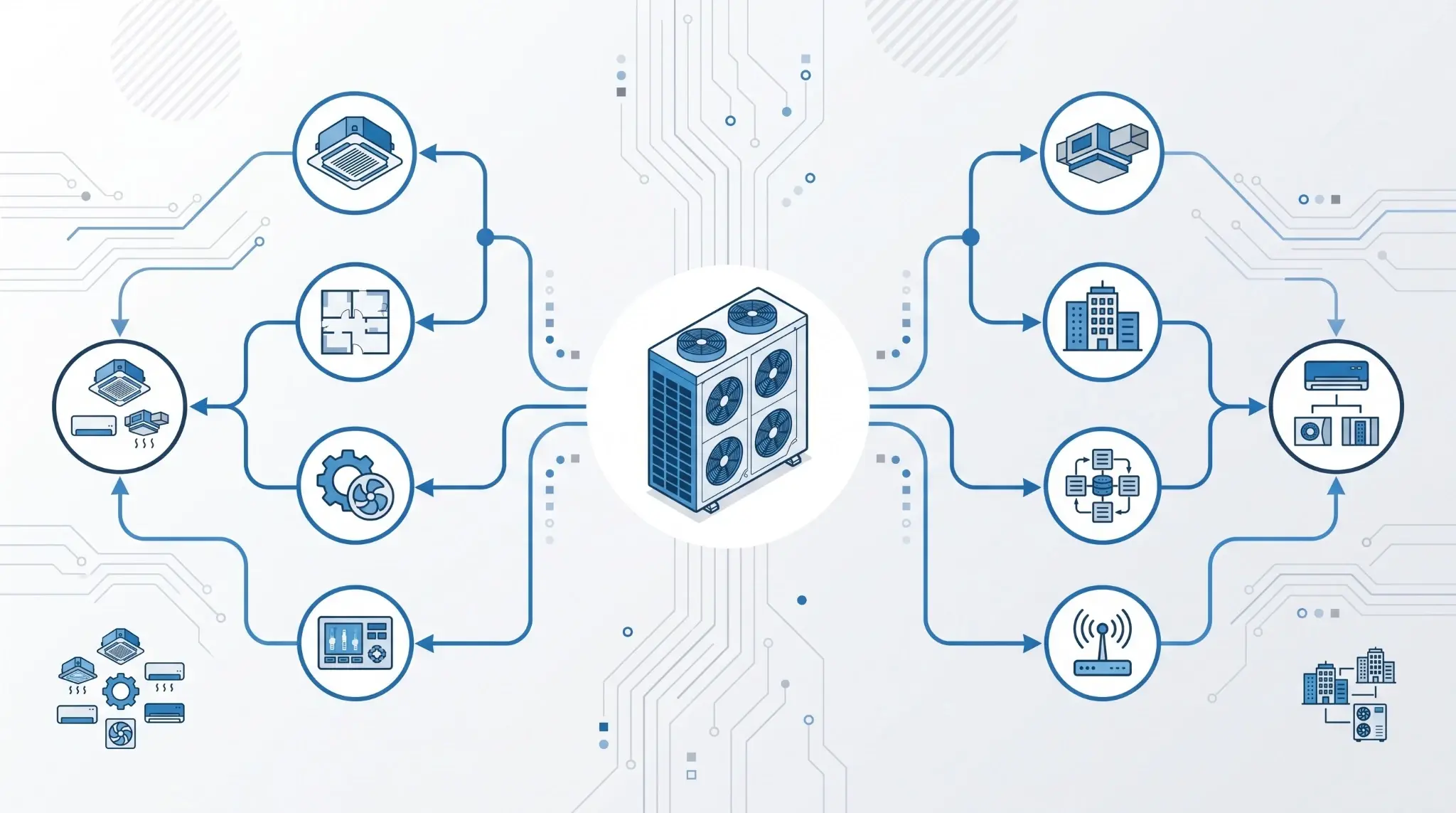

Merkezi Kontrol ve Bina Otomasyonu Nasıl Kullanılır?
Büyük ofis ve plaza projelerinde yüzlerce iç ünitenin yalnız bireysel kumandalar üzerinden yönetilmesi işletme açısından yeterli olmayabilir.
Merkezi kontrol sistemi üzerinden farklı cihazların çalışma durumları izlenebilir, sıcaklık limitleri belirlenebilir ve çalışma programları oluşturulabilir.
Örneğin standart mesai saatlerinde çalışan ofis alanları için zaman programı oluşturulurken mesai sonrası kullanılan alanlar ayrı şekilde yönetilebilir.
VRF sistemi proje koşullarına göre bina otomasyon sistemiyle de entegre edilebilir. BMS entegrasyonunun kapsamı kullanılan kontrol ekipmanları, iletişim altyapısı ve binanın otomasyon sistemine göre belirlenir.
Dış Ünite Yerleşimi Plazalarda Nasıl Planlanır?
Çok katlı plazalarda dış ünite yerleşimi sistem tasarımının önemli parçalarından biridir. Çatı, teknik teras veya mekanik katlarda ayrılmış alanlar kullanılabilir.
Ancak dış ünitelerin yalnız fiziksel olarak alana yerleşebilmesi yeterli değildir. Hava giriş ve çıkış mesafeleri, servis alanı, ses ve titreşim koşulları, cihazların taşınması ve bakım erişimi birlikte değerlendirilmelidir.
Yüksek katlı yapılarda iç ve dış üniteler arasındaki boru mesafeleri ile kot farkları da önem kazanır. Bu değerlerin kullanılacak sistemin teknik sınırları içerisinde kalması gerekir.
Dış ünite alanının mimari tasarımın ileri aşamalarında değil, mümkün olduğunca erken belirlenmesi uygulama sırasında oluşabilecek değişiklikleri azaltabilir.
VRF Borulama ve Drenaj Altyapısı Nasıl Oluşturulur?
Ofis ve plaza projelerinde soğutucu akışkan boruları genellikle katlar arasında teknik şaftlardan ilerler. Kat içerisindeki dağıtım ise iç ünitelerin konumuna göre planlanır.
Boru çapları, branşman noktaları, toplam hat uzunlukları ve kot farkları sistemin teknik verilerine göre belirlenmelidir.
Drenaj altyapısı da iç ünite yerleşimiyle birlikte ele alınmalıdır. Yoğuşma suyunun uygun eğim ve tahliye noktaları üzerinden uzaklaştırılması gerekir.
Elektrik, yangın, havalandırma ve diğer mekanik tesisatların aynı tavan veya şaft alanlarını kullanabilmesi nedeniyle disiplinler arası koordinasyon önemlidir.
Mevcut Ofis ve Plazalara VRF Sistemi Kurulabilir mi?
Mevcut bir ofis binasında iklimlendirme sistemi yenilenirken VRF uygulaması değerlendirilebilir. Ancak renovasyon projelerinde mevcut mimari ve teknik koşullar yeni yapılara göre daha fazla kısıt oluşturabilir.
Asma tavan yüksekliği, borulama güzergahları, teknik şaftların kapasitesi, elektrik altyapısı, drenaj noktaları ve dış ünite yerleşim alanı keşif sırasında incelenmelidir.
İşletmenin çalışmaya devam ettiği ofislerde uygulamanın etaplara ayrılması gerekebilir. Katların veya bölümlerin farklı zamanlarda uygulamaya alınması iş programının önemli bir parçası haline gelir.
Bu nedenle mevcut yapılarda cihaz seçimi yapılmadan önce saha koşullarının ayrıntılı biçimde değerlendirilmesi gerekir.
Ofis ve Plaza VRF Klima Fiyatları Neye Göre Değişir?
Ofis ve plazalarda VRF klima fiyatları yalnız metrekare veya iç ünite sayısına bağlı değildir. Sistemin toplam kapsamı maliyeti belirler.
Toplam ısıtma ve soğutma kapasitesi, iç ünite sayısı ve tipleri, dış ünite kombinasyonu, Heat Pump veya Heat Recovery sistem seçimi, borulama mesafeleri, merkezi kontrol ekipmanları ve montaj koşulları fiyat üzerinde etkili olabilir.
Kat sayısı, teknik şaftların yapısı, dış ünite alanı ve uygulamanın yeni bina veya renovasyon projesi olması da toplam kapsamı değiştirir.
Bu nedenle teklifler karşılaştırılırken yalnız toplam rakama değil; hangi cihazların, borulama miktarlarının, kontrol ekipmanlarının, montaj işlemlerinin, testlerin ve devreye alma çalışmalarının dahil olduğuna bakılmalıdır.
Ofis ve Plaza VRF Projesinde İzlenen Süreç
VRF klima projelendirme sürecinde öncelikle mimari planlar ve kullanım senaryosu incelenir. Katların hangi şirketler veya departmanlar tarafından kullanılacağı, çalışma saatleri, kişi yoğunlukları ve cephe özellikleri belirlenir.
Ardından mahal bazında ısı yükleri hesaplanır ve zonlama yapısı oluşturulur. Açık ofisler, toplantı salonları, yönetici odaları ve ortak alanlar kullanım özelliklerine göre değerlendirilir.
İç ve dış ünitelerin seçiminden sonra borulama, drenaj, elektrik ve kontrol altyapısı planlanır. Dış ünitelerin konumu ve servis erişimi kontrol edilir.
Uygulama aşamasında borulama ve cihaz montajı tamamlanır; basınç, sızdırmazlık ve drenaj kontrollerinin ardından elektrik ve haberleşme bağlantıları yapılır. Son aşamada sistem devreye alınarak çalışma kontrolleri gerçekleştirilir.
Ofis ve plazalarda doğru VRF klima sistemi seçiminin amacı yalnız yeterli soğutma kapasitesi oluşturmak değildir. Farklı cepheleri, çalışma saatlerini, kişi yoğunluklarını ve kullanım biçimlerini ayrı ayrı dikkate alan, merkezi olarak yönetilebilen ve binanın teknik altyapısıyla uyumlu bir VRF merkezi klima sistemi oluşturulması hedeflenir.
Sık Sorulan Sorular
Ofis İçin VRF Klima Kapasitesi Metrekareye Göre Hesaplanır mı?
Metrekare kapasite hesabındaki verilerden biridir ancak tek başına yeterli değildir. Cephe, cam alanı, çalışan sayısı ve elektronik ekipman yükleri de değerlendirilmelidir.
Açık Ofislerde Hangi VRF İç Ünitesi Kullanılır?
Kaset, kanallı veya farklı VRF iç ünite tipleri proje koşullarına göre kullanılabilir. Tavan yapısı, hava dağılımı, ses ve mimari beklentiler seçimde belirleyicidir.
Toplantı Odası Ayrı Klima Zonu Olmalı mı?
Toplantı odalarının kullanım ve kişi yoğunluğu açık ofislerden farklı olabildiği için ayrı zon olarak değerlendirilmesi uygun olabilir. Kesin zonlama proje şartlarına göre belirlenir.
VRF Sisteminde Her Ofisin Sıcaklığı Ayrı Ayarlanabilir mi?
Uygun iç ünite ve kontrol tasarımıyla farklı ofis veya zonların bağımsız sıcaklık kontrolü sağlanabilir. Kontrol kapsamı sistem mimarisine göre değişir.
Plaza İçin Heat Recovery VRF Gerekli midir?
Her projede gerekli değildir. Farklı cephelerde eş zamanlı ısıtma ve soğutma ihtiyacı oluşuyorsa Heat Recovery sistem proje kapsamında değerlendirilebilir.
VRF Klima Ofise Taze Hava Sağlar mı?
Standart VRF sisteminin temel görevi ısıtma ve soğutmadır. Ofisin taze hava ihtiyacının uygun havalandırma sistemiyle ayrıca planlanması gerekir.
Mevcut Bir Ofise Sonradan VRF Klima Kurulabilir mi?
Teknik altyapının uygun olması halinde mevcut ofislerde VRF sistemi değerlendirilebilir. Borulama, drenaj, elektrik, asma tavan, şaft ve dış ünite alanı uygulama öncesinde incelenmelidir.
