Bosch Air Flux Hydrobox

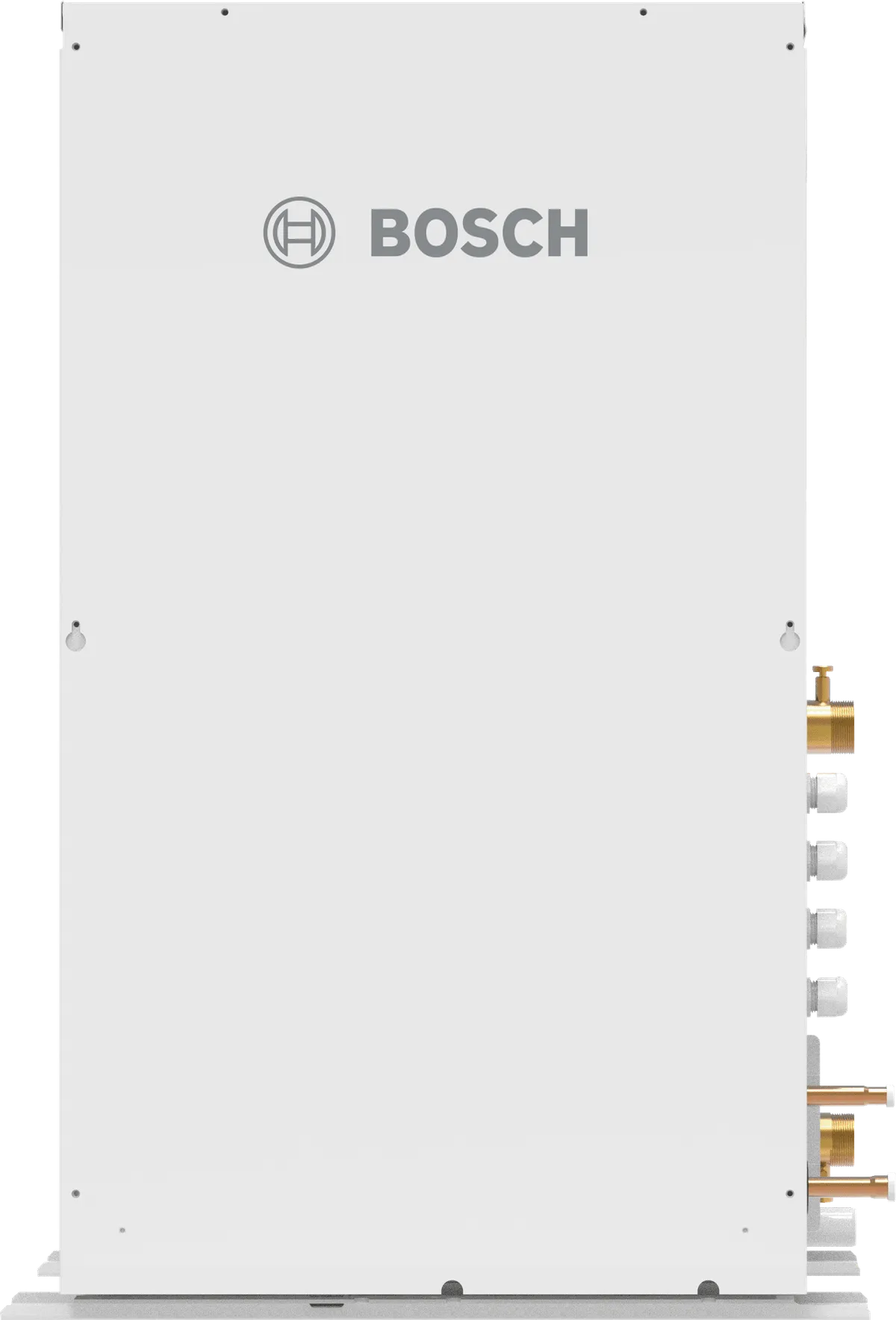

Bosch Air Flux Hydrobox (AF-HB 140-1), AF6300A ısı geri kazanımlı VRF sistemine bağlanıp 80 °C'ye kadar sıcak kullanım suyu üreten 14 kW hidronik modül.
Bosch Air Flux Hydrobox Nedir, Nerede Kullanılır?
Hydrobox, ısı geri kazanımlı AF6300A dış ünitesine bağlanarak VRF sisteminden sıcak su elde etmeyi sağlayan hidronik modüldür. Bosch kataloğuna göre dış ünitenin R-410A devresinden aldığı ısıyı kendi içindeki R-134a devresiyle suya aktarıyor ve suyu 80 °C'ye kadar ısıtabiliyor; 40/45 °C su sıcaklığında nominal ısıtma kapasitesi 14 kW. Ürün sayfası, 80 °C değerinin sistem soğutma işletmesindeyken geçerli olmadığını belirtiyor.
Modülün yüksekliği 80 cm'nin altında; katalogda ölçüler 795 × 450 × 300 mm, ağırlık 63 kg olarak veriliyor. Mod ayarı, oda sıcaklığı, su çıkış sıcaklığı ve sıcak kullanım suyu önceliği gibi işletim modlarının yanında ısıtma eğrisi, zamanlayıcı, haftalık program, tatil modu ve lejyonellaya karşı sterilizasyon modu bulunuyor.
Katalog, bir sistemin yalnız Hydrobox'lardan oluşamayacağını ve dış ünite kapasitesinin en az %50'sinin normal iç ünitelere bağlanması gerektiğini vurguluyor. Otel, spor tesisi veya restoran gibi iklimlendirme ile sıcak su ihtiyacının aynı binada bulunduğu projelerde değerlendirilir.
Öne Çıkan Özellikler
- Isı geri kazanımlı AF6300A ile 80 °C'ye kadar sıcak kullanım suyu
- 80 cm'den daha az yükseklikte kompakt ve hafif gövde
- Mod, oda sıcaklığı, su çıkış sıcaklığı ve sıcak su önceliği işletim modları
- Sessiz işletim, ısıtma eğrisi ayarı, zamanlayıcı ve haftalık programlama
- Lejyonellaya karşı sterilizasyon modu ve tatil modu
- −20 ile +43 °C dış hava aralığında sıcak su üretimi
Bosch Air Flux Hydrobox Teknik Verileri
| Özellik | AF-HB 140-1 |
|---|---|
| Isıtma kapasitesi (40/45 °C su) (kW) | 14 |
| Ölçüler (G × Y × D) (mm) | 795 × 450 × 300 |
| Ünite ağırlığı (kg) | 63 |
| Su debisi (min./nom./maks.) (m³/h) | 1,2/2,4/2,9 |
| Su devresi boru bağlantı çapı (mm) | 25,4/25,4 |
| Su sıcaklığı aralığı (çalışma) (°C) | 25 – 80 |
| Soğutucu akışkan boru çapı (gaz/likit) (mm) | 12,7/9,52 |
| R-134a ön şarj miktarı (kg) | 1,2 |
| Nominal ses basınç seviyesi (dB(A)) | 43 |
| Nominal ses güç seviyesi (dB(A)) | 54 |
| Dış ortam çalışma aralığı (ısıtma) (°C) | -20 – 30 |
| Dış ortam çalışma aralığı (sıcak kullanım suyu) (°C) | -20 – 43 |
| Güç kaynağı (V / Hz) | 230 / 50 |
| Akım değerleri (MCA/MFA) (A) | 16/20 |
Model adları, ürün kodları, teknik veriler ve görseller Bosch Ticari ve Endüstriyel Çözümler kaynağından alınmıştır (2026-10-01 tarihli katalog). Bosch markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
