Haier MRV 5-RC (Isı Geri Kazanımlı)

Haier MRV 5-RC, bir zon ısıtılırken diğerinin aynı anda soğutulabildiği 3 borulu, ısı geri kazanımlı VRF; otel, hastane ve çok cepheli ofisler için.

Haier MRV 5-RC (Isı Geri Kazanımlı) ürün görseli

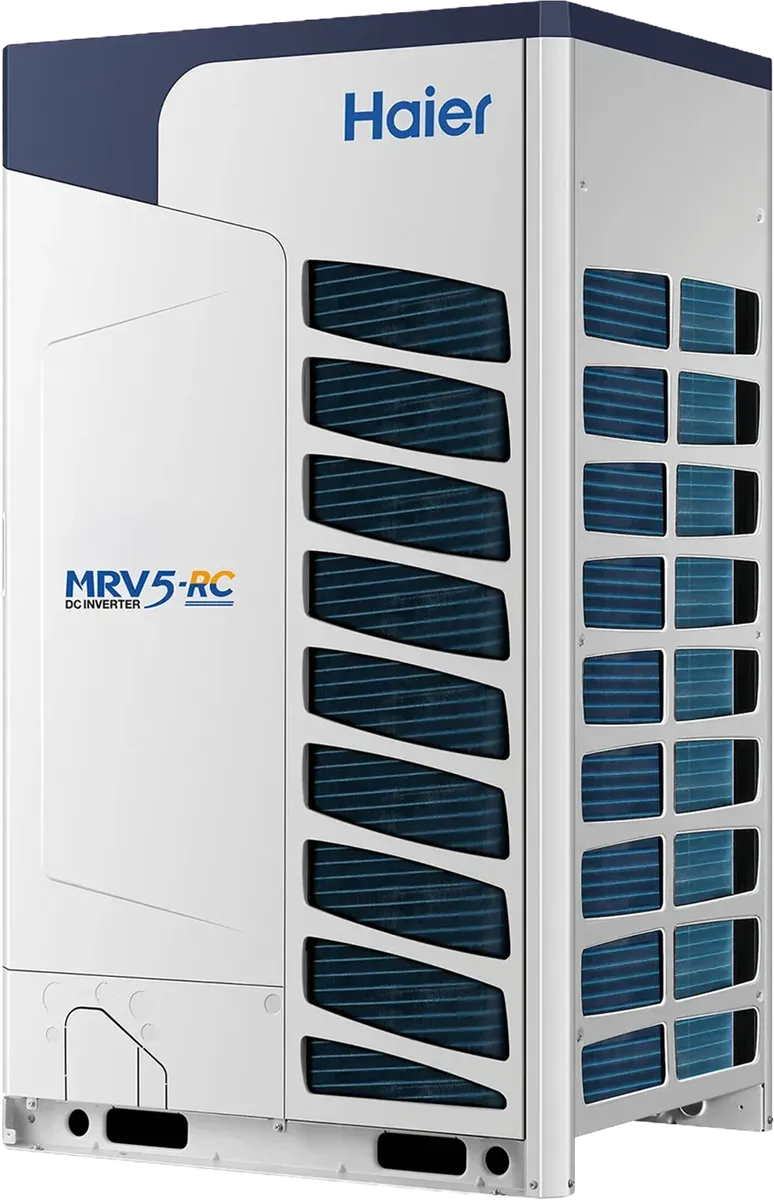

  • Haier MRV 5-RC ısı geri kazanımlı dış ünitenin yandan görünümü

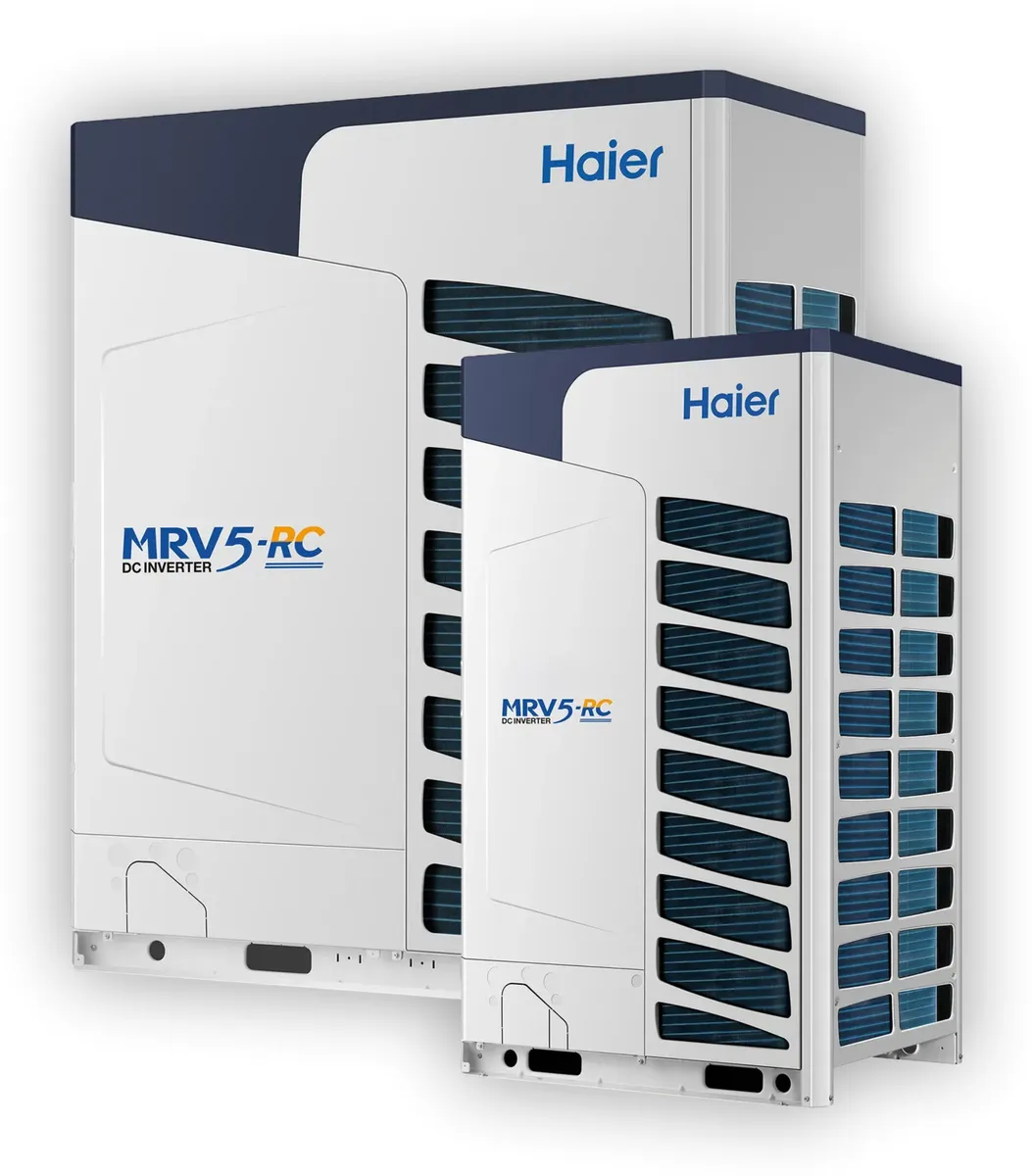

  • Haier MRV 5-RC dış ünitelerinin iki farklı gövdesi bir arada
Ürün Hakkında

Haier MRV 5-RC (Isı Geri Kazanımlı) Nedir, Nerede Kullanılır?

MRV 5-RC, iç ünitelerin bir kısmı soğutma yaparken diğerlerinin aynı anda ısıtma yapabildiği ısı geri kazanımlı VRF ailesidir. Bunun için sıvı ve gaz hatlarına ek olarak yüksek basınç gaz hattı çekilir; tesisat 3 borulu kurulur. Soğutulan mahalden alınan ısının ısıtılan mahalde kullanılabilmesi, ara mevsimde cepheleri farklı ihtiyaç duyan binalarda enerji tüketimini düşürmeye yardımcı olur.

Aile 8 HP'den 22 HP'ye sekiz modülden oluşur; nominal kapasite 22,4–60 kW, modül başına bağlanabilen iç ünite sayısı 13–36'dır. Borulama sınırları standart MRV 5 ile aynıdır: toplam 1000 m hat, 220 m gerçek uzunluk ve 110 m'ye kadar iç–dış ünite kot farkı. Kot farkı 50 m'yi ya da iç üniteler arasındaki fark 18 m'yi aştığında sistem distribütörle birlikte özel olarak tasarlanmalıdır.

Seçimde belirleyici soru, eşzamanlı ısıtma–soğutma ihtiyacının gerçekten oluşup oluşmayacağıdır. Güneş alan ve gölgede kalan oda grupları olan oteller, farklı sıcaklık isteyen bölümleri bulunan hastaneler ve iç çekirdeği cepheden ayrı yük alan büyük ofisler bu ihtiyacı doğurur. Bütün binanın aynı anda tek modda çalıştığı projelerde 2 borulu MRV 5 daha az boru ve bağlantıyla aynı kapasiteyi verir.

Öne Çıkan Özellikler

  • Tek sistemde aynı anda ısıtma ve soğutma imkânı (ısı geri kazanımı).
  • İki aşamalı soğutma teknolojisi.
  • Full DC inverter teknolojisi.
  • Yeni tek parça, dört yollu eşanjör.
  • 8–22 HP modüller; modül başına 36 iç üniteye kadar bağlantı.
Teknik Özellikler

Haier MRV 5-RC (Isı Geri Kazanımlı) Teknik Verileri

Haier MRV 5-RC (Isı Geri Kazanımlı) teknik özellikler
ÖzellikAV08IMVURAAV10IMVURAAV12IMVURAAV14IMVURAAV16IMVURAAV18IMVURAAV20IMVURAAV22IMVURA
Kapasite (HP)810121416182022
Soğutma kapasitesi (kW)22,42833,54045505660
Isıtma kapasitesi (kW)22,42833,54045505660
Güç beslemesi (Ph/V/Hz)3/380~415/50/603/380~415/50/603/380~415/50/603/380~415/50/603/380~415/50/603/380~415/50/603/380~415/50/603/380~415/50/60
Soğutmada nominal güç tüketimi (kW)5,837,679,9412,3113,9316,1318,6720
Soğutmada maks. güç tüketimi (kW)12,813,818,219,225,128,53233
Soğutmada nominal akım (A)9,6312,6716,4320,3323,0126,6430,8333,03
Soğutmada maks. akım (A)21,1422,7930,0631,7141,4547,0752,8554,5
Isıtmada nominal güç tüketimi (kW)5,386,678,7710,5311,3913,715,7717,91
Isıtmada maks. güç tüketimi (kW)11,512,517,418,422,725,529,430,4
Isıtmada nominal akım (A)8,8811,0114,4817,3818,8122,6226,0529,58
Isıtmada maks. akım (A)18,9920,6428,7430,3937,4942,1148,5550,21
SEER6,126,686,466,376,866,484,735,63
SCOP3,823,943,993,864,213,993,913,5
ηs,c (mevsimsel soğutma verimi) (%)242264255252271256233222
ηs,h (mevsimsel ısıtma verimi) (%)150155157151165157154137
Hava debisi (yüksek) (m³/h)1200012000135001350017000170001900019000
Ses basınç seviyesi (yüksek) (dB(A))5758606162636364
Net ölçüler (G/D/Y) (mm)980/750/1690980/750/1690980/750/1690980/750/16901410/750/16901410/750/16901410/750/16901410/750/1690
Ambalajlı ölçüler (G/D/Y) (mm)1070/850/18581070/850/18581070/850/18581070/850/18581485/850/18581485/850/18581485/850/18581485/850/1858
Net/ambalajlı ağırlık (kg)246/271246/271257/282257/282366/395366/395375/404375/404
Kompresör tipiDC INV. SCROLLDC INV. SCROLLDC INV. SCROLLDC INV. SCROLLDC INV. SCROLLDC INV. SCROLLDC INV. SCROLLDC INV. SCROLL
Kompresör markasıMITSUBISHI ELECTRICMITSUBISHI ELECTRICMITSUBISHI ELECTRICMITSUBISHI ELECTRICMITSUBISHI ELECTRICMITSUBISHI ELECTRICMITSUBISHI ELECTRICMITSUBISHI ELECTRIC
Kompresör adedi1INV1INV1INV1INV2INV2INV2INV2INV
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410AR410A
Soğutucu akışkan miktarı (kg)1010101010101010
Sıvı hattı çapı (mm)9,529,5212,712,712,715,8815,8815,88
Gaz hattı çapı (mm)19,0522,2225,425,428,5828,5828,5828,58
Yüksek basınç gaz hattı çapı (mm)19,0519,0522,2222,2225,425,425,425,4
Maks. toplam boru uzunluğu (m)10001000100010001000100010001000
Maks. boru uzunluğu (eşdeğer/gerçek) (m)260/220260/220260/220260/220260/220260/220260/220260/220
Maks. kot farkı iç–dış ünite (dış ünite aşağıda/yukarıda) (m)110/90110/90110/90110/90110/90110/90110/90110/90
Standart kot farkı iç–dış ünite (dış ünite yukarıda/aşağıda) (m)50/4050/4050/4050/4050/4050/4050/4050/40
Maks. kot farkı iç–iç ünite (m)3030303030303030
Standart kot farkı iç–iç ünite (m)1818181818181818
Dış statik basınç (Pa)110110110110110110110110
İç/dış ünite kapasite oranı (%)50~13050~13050~13050~13050~13050~13050~13050~130
Maks. iç ünite adedi1316202427303336
Çalışma sıcaklığı aralığı – soğutma (°C)-5~50-5~50-5~50-5~50-5~50-5~50-5~50-5~50
Çalışma sıcaklığı aralığı – ısıtma (°C)-23~21-23~21-23~21-23~21-23~21-23~21-23~21-23~21
Değerler nominal koşullarda: soğutmada iç ortam 27 °C KT/19 °C YT, dış ortam 35 °C KT/24 °C YT; ısıtmada iç ortam 20 °C KT, dış ortam 7 °C KT/6 °C YT. İç–dış ünite kot farkı 50–110 m, iç üniteler arası kot farkı 18–30 m aralığındaysa sistem distribütörle birlikte özel olarak tasarlanmalıdır.

Model adları, ürün kodları, teknik veriler ve görseller B HVAC (Haier Türkiye distribütörü) kaynağından alınmıştır (2026-10-01 tarihli katalog). Haier markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
