Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite

Mitsubishi Heavy KXZRE2, 8–60 HP ısı geri kazanımlı VRF dış ünitesi; üç borulu sistemle aynı anda soğutma ve ısıtma gereken otel ve ofisler için.

Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite ürün görseli

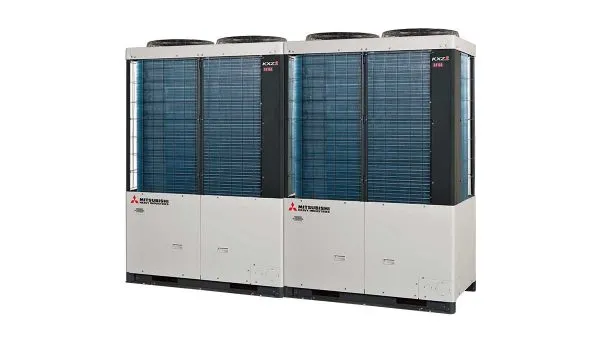

  • KXZRE2 iki modüllü kombinasyon

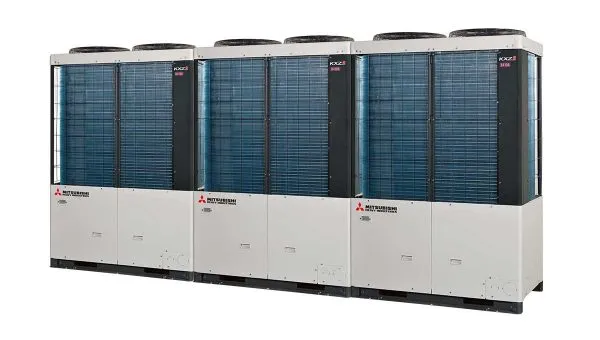

  • KXZRE2 üç modüllü kombinasyon

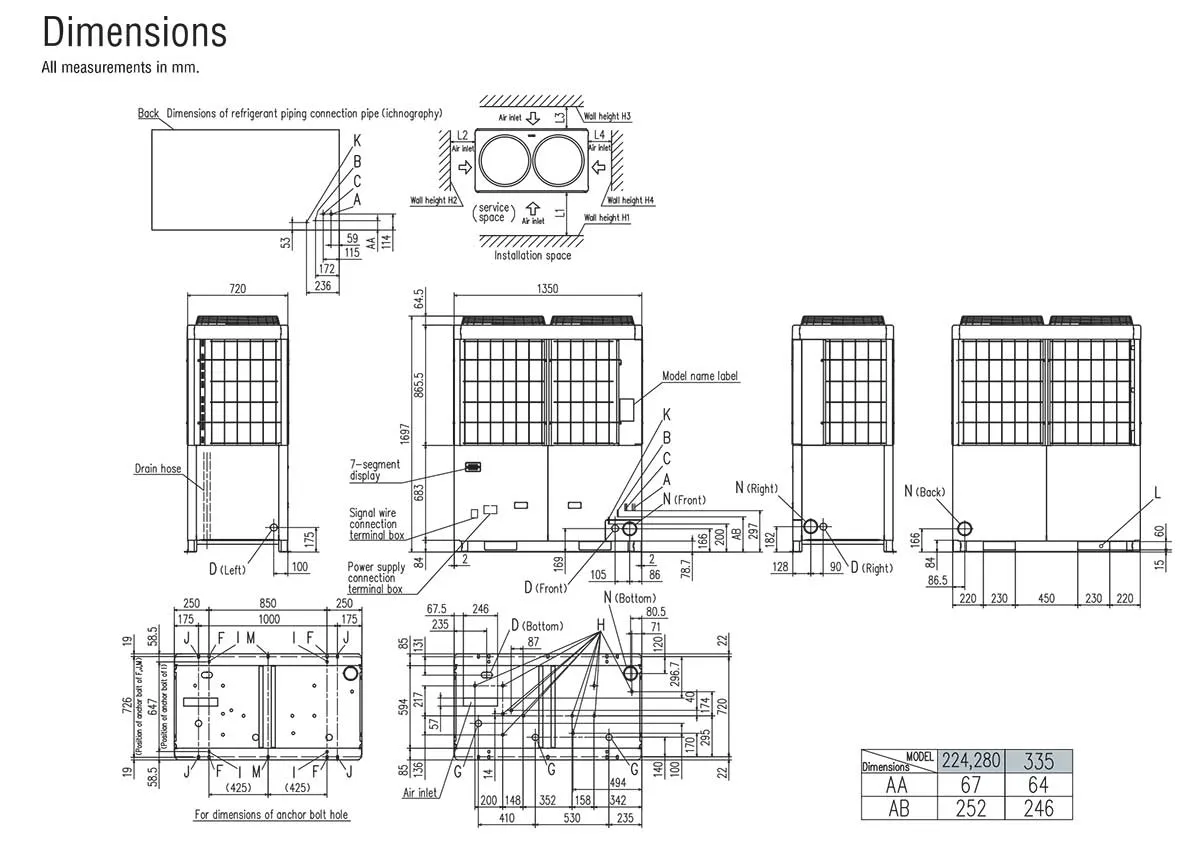

  • KXZRE2 FDC224–335 modül ölçü çizimi (1697 mm yükseklik)

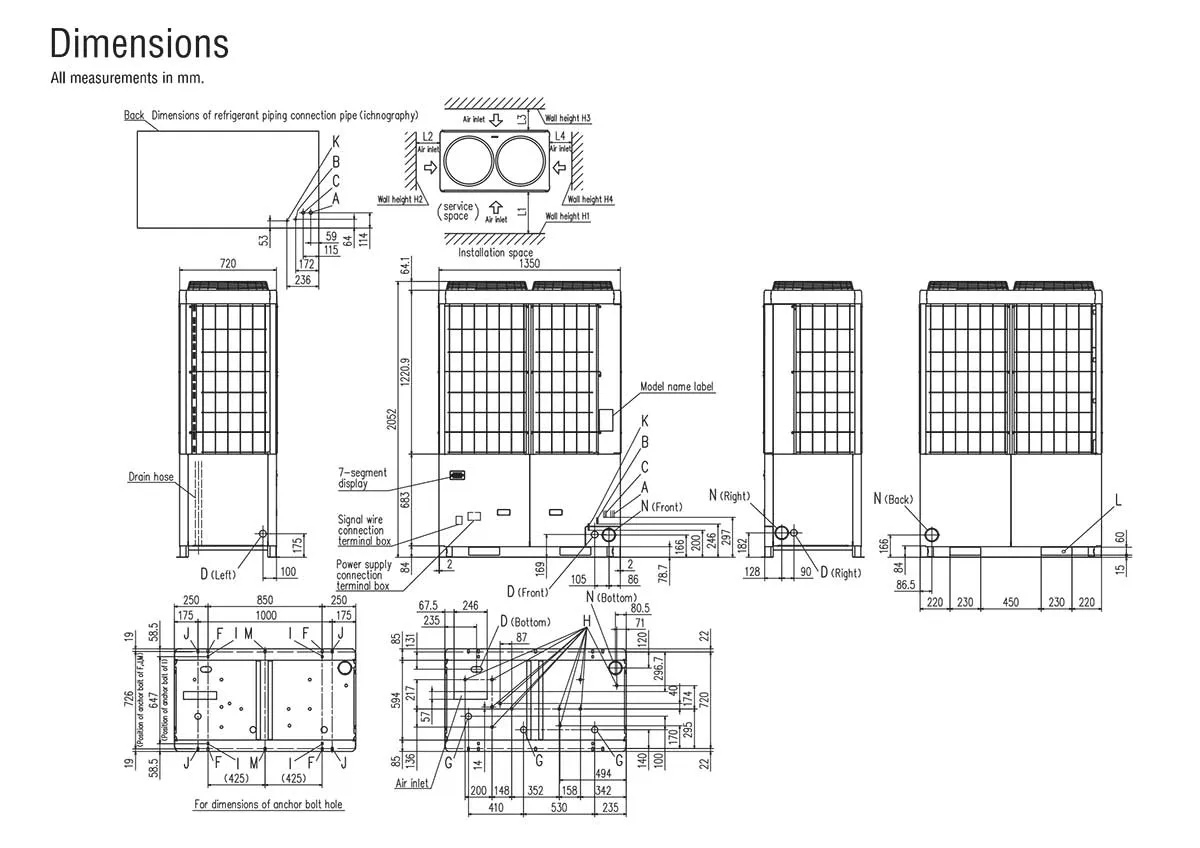

  • KXZRE2 2052 mm yükseklikteki modül ölçü çizimi
Ürün Hakkında

Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite Nedir, Nerede Kullanılır?

KXZRE2, KXZ ailesinin standart ısı geri kazanımlı (heat recovery) serisidir. Isı pompalı sistemlerde bütün iç üniteler aynı anda ya soğutur ya ısıtır; ısı geri kazanımlı sistemde ise bir bölüm soğuturken diğer bölüm ısıtabilir ve soğutulan mahallerden çekilen ısı ısıtılan mahallerde kullanılır. Bu yüzden dış ünitede likit, emme gazı ve basma gazı olmak üzere üç boru bağlantısı bulunur.

Tek modüller 8 HP'den (22,4 kW) 24 HP'ye (67,0 kW) kadar on kapasitede üretilir; 26–40 HP arası iki, 42–60 HP arası üç modülün birleşimidir. 8 HP modele 29, büyük kombinasyonlara 80'e kadar iç ünite bağlanabilir; bağlantı oranı 8–16 HP modüllerde %50–200'e kadar çıkar.

Isı geri kazanımı; güney ve kuzey cephelerin aynı saatte farklı ihtiyaç duyduğu ofislerde, sürekli soğutma isteyen sunucu veya toplantı odalarının ısıtılan mahallerle yan yana bulunduğu binalarda ve otellerde anlam kazanır. Seçimde eşzamanlı soğutma-ısıtma profilinin yanı sıra üç borulu tesisatın güzergâhı ve modül ağırlıkları (tek modülde 305–420 kg) hesaba katılır.

Öne Çıkan Özellikler

  • 8–24 HP tek modül; 26–60 HP iki ve üç modüllü kombinasyon
  • 22,4–168,0 kW nominal kapasite
  • Likit, emme gazı ve basma gazı olmak üzere üç boru bağlantısı
  • 8 HP'de 29, kombinasyonlarda 80'e kadar iç ünite
  • Üç faz 380–415 V besleme; R410A, modül başına 11,5 kg şarj
Teknik Özellikler

Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite Teknik Verileri

Tek modül (8–24 HP)

Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite teknik özellikler — Tek modül (8–24 HP)
ÖzellikFDC224KXZRE2FDC280KXZRE2FDC335KXZRE2FDC400KXZRE2FDC450KXZRE2FDC475KXZRE2FDC500KXZRE2FDC560KXZRE2FDC615KXZRE2FDC670KXZRE2
Nominal kapasite (HP)8101214161718202224
Soğutma kapasitesi (kW)22,428,033,540,045,047,550,056,061,567,0
Isıtma kapasitesi (kW)22,428,033,540,045,047,550,056,061,563,0
Güç tüketimi, soğutma (kW)5,767,399,6511,5614,4714,8415,2019,3121,3525,57
Güç tüketimi, ısıtma (kW)5,276,868,449,7611,3911,6712,6914,9316,1417,45
Güç kaynağı3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)5555588888
Maks. akım (A)162021,2303240,44141,642,042,4
Boyutlar (Y × G × D) (mm)1697 × 1350 × 7201697 × 1350 × 7201697 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 720
Net ağırlık (kg)305305305372372420420420420420
Ses seviyesi (soğutma / ısıtma) (dB(A))55 / 5755 / 5763 / 6461 / 6261 / 6261 / 6261 / 6264 / 6365 / 6465 / 64
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)11,511,511,511,511,511,511,511,511,511,5
CO₂ eşdeğeri (akışkan şarjı) (ton)24,01224,01224,01224,01224,01224,01224,01224,01224,01224,012
Likit hattı çapı (mm)ø9,52ø9,52ø12,7ø12,7ø12,7ø12,7ø12,7ø12,7ø12,7ø12,7
Emme gaz hattı çapı (mm)ø19,05ø19,05ø25,4 [ø22,22]ø25,4 [ø28,58]ø28,58ø28,58ø28,58ø28,58ø28,58ø28,58
Basma gaz hattı çapı (mm)ø15,88ø15,88ø19,05ø22,22ø22,22ø22,22ø22,22ø22,22ø25,4 [ø22,22]ø25,4 [ø22,22]
Kapasite bağlantı oranı (%)50–20050–20050–20050–20050–20050–16050–16050–16050–16050–160
Bağlanabilir iç ünite sayısı29374453605053596571

İki modüllü kombinasyonlar (26–40 HP)

Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite teknik özellikler — İki modüllü kombinasyonlar (26–40 HP)
ÖzellikFDC735KXZRE2FDC800KXZRE2FDC850KXZRE2FDC900KXZRE2FDC950KXZRE2FDC1000KXZRE2FDC1060KXZRE2FDC1120KXZRE2
Modül kombinasyonu (FDC)335KXZRE2 + 400KXZRE2400KXZRE2 + 400KXZRE2400KXZRE2 + 450KXZRE2450KXZRE2 + 450KXZRE2475KXZRE2 + 475KXZRE2500KXZRE2 + 500KXZRE2500KXZRE2 + 560KXZRE2560KXZRE2 + 560KXZRE2
Nominal kapasite (HP)2628303234363840
Soğutma kapasitesi (kW)73,580,085,090,095,0100,0106,0112,0
Isıtma kapasitesi (kW)73,580,085,090,095,0100,0106,0112,0
Güç tüketimi, soğutma (kW)21,2123,1226,0328,9429,6830,4034,5138,62
Güç tüketimi, ısıtma (kW)18,2019,5221,1522,7823,3425,3827,6229,86
Güç kaynağı3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)10,010,010,010,016,016,016,016,0
Maks. akım (A)51,260,062,064,080,882,082,683,2
Boyutlar (Y × G × D) (mm)2052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 720
Net ağırlık (kg)677744744744840840840840
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)11,5 × 211,5 × 211,5 × 211,5 × 211,5 × 211,5 × 211,5 × 211,5 × 2
Likit hattı çapı (mm)ø15,88ø15,88ø15,88ø15,88ø15,88ø15,88ø19,05ø19,05
Emme gaz hattı çapı (mm)ø31,75 [ø34,92]ø31,75 [ø34,92]ø31,75 [ø34,92]ø31,75 [ø34,92]ø31,75 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]
Basma gaz hattı çapı (mm)ø25,4 [ø28,58]ø28,58ø28,58ø28,58ø28,58ø28,58ø31,75 [ø28,58]ø31,75 [ø28,58]
Kapasite bağlantı oranı (%)50–16050–16050–16050–16050–16050–13050–13050–130
Bağlanabilir iç ünite sayısı7880808080808080

Üç modüllü kombinasyonlar (42–60 HP)

Mitsubishi Heavy KXZRE2 Isı Geri Kazanımlı VRF Dış Ünite teknik özellikler — Üç modüllü kombinasyonlar (42–60 HP)
ÖzellikFDC1200KXZRE2FDC1250KXZRE2FDC1300KXZRE2FDC1350KXZRE2FDC1425KXZRE2FDC1450KXZRE2FDC1500KXZRE2FDC1560KXZRE2FDC1620KXZRE2FDC1680KXZRE2
Modül kombinasyonu (FDC)400KXZRE2 + 400KXZRE2 + 400KXZRE2400KXZRE2 + 400KXZRE2 + 450KXZRE2400KXZRE2 + 450KXZRE2 + 450KXZRE2450KXZRE2 + 450KXZRE2 + 450KXZRE2475KXZRE2 + 475KXZRE2 + 475KXZRE2475KXZRE2 + 475KXZRE2 + 500KXZRE2500KXZRE2 + 500KXZRE2 + 500KXZRE2500KXZRE2 + 500KXZRE2 + 560KXZRE2500KXZRE2 + 560KXZRE2 + 560KXZRE2560KXZRE2 + 560KXZRE2 + 560KXZRE2
Nominal kapasite (HP)42444648505254565860
Soğutma kapasitesi (kW)120,0125,0130,0135,0142,5145,0150,0156,0162,0168,0
Isıtma kapasitesi (kW)120,0125,0130,0135,0142,5145,0150,0156,0162,0168,0
Güç tüketimi, soğutma (kW)34,6837,5940,5043,4144,5244,8845,6049,7153,8257,93
Güç tüketimi, ısıtma (kW)29,2830,9132,5434,1735,0136,0338,0740,3142,5544,79
Güç kaynağı3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)15,015,015,015,024,024,024,024,024,024,0
Maks. akım (A)90,092,094,096,0121,2121,8123,0123,6124,2124,8
Boyutlar (Y × G × D) (mm)2052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 720
Net ağırlık (kg)1116111611161116126012601260126012601260
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)11,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 3
Likit hattı çapı (mm)ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05
Emme gaz hattı çapı (mm)ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]
Basma gaz hattı çapı (mm)ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]ø31,75 [ø28,58]
Kapasite bağlantı oranı (%)50–13050–13050–13050–13050–13050–13050–13050–13050–13050–130
Bağlanabilir iç ünite sayısı80808080808080808080
Değerler ISO-T1 koşullarındadır — soğutma: iç ortam 27 °C KT / 19 °C YT, dış ortam 35 °C KT; ısıtma: iç ortam 20 °C KT, dış ortam 7 °C KT / 6 °C YT. Ses değerleri yansımasız odada ölçülmüştür. Boru çaplarında köşeli parantez içindeki değer Avrupa uygulamaları içindir.

Model adları, ürün kodları, teknik veriler ve görseller Form MHI Klima Sistemleri (Mitsubishi Heavy Industries'in Türkiye ortak şirketi) kaynağından alınmıştır (2026-10-01 tarihli katalog). Mitsubishi Heavy markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
