Sigma Düşük Statik Basınçlı İnce Kanal Tipi İç Ünite
Sigma ince kanal tipi, 185 mm gövde yüksekliğiyle 1,5–7,1 kW aralığında gizli tavan VRF iç ünitesi; otel odası ve dar asma tavanlar için.
Sigma Düşük Statik Basınçlı İnce Kanal Tipi İç Ünite Nedir, Nerede Kullanılır?
İnce kanal tipi, asma tavan içine gizlenen ve yalnızca üfleme ile emiş menfezi görünen düşük statik basınçlı iç ünitedir. SD serisi 1,5–7,1 kW arasında yedi model içeriyor; gövde 185 mm yüksekliğinde ve 420 mm derinliğinde, statik basınç 0, 15 ve 30 Pa kademelerinde.
Dönüş havası arkadan (fabrika ayarı) ya da alttan alınabiliyor; 700 mm basma yüksekliğinde dahili drenaj pompası standart. Fırçasız DC fan motoru ve yedi fan hızıyla en düşük kademede ses basıncı 19–30 dB(A) aralığında. Gövde ağırlığı 16,5 ile 24 kg arasında.

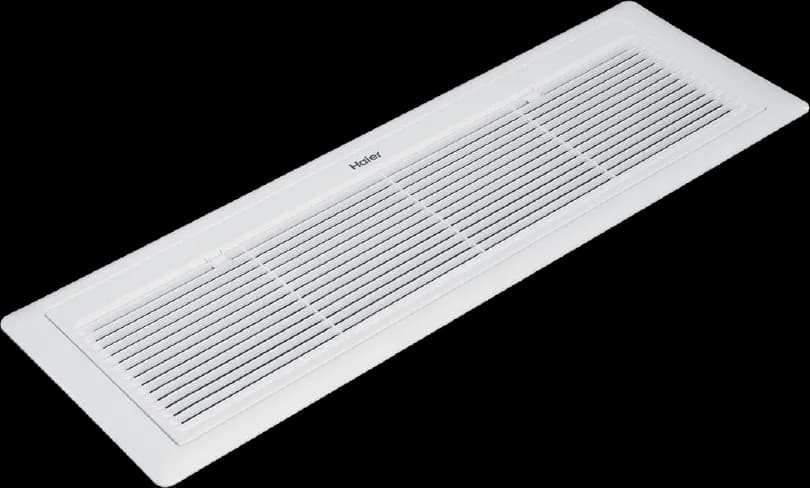

Otel odaları, yatak odaları ve küçük ofisler gibi kısa kanal bağlantısının yeterli olduğu mekânlar için uygundur. PNLSD/PNLSDB hava yönlendirme paneli kullanıldığında kanatçıklar yukarı-aşağı yönde 30–80°, yatay yönde yaklaşık 90° salınımla üç boyutlu üfleme sağlıyor; uzun kanal hattı gerekiyorsa orta-yüksek statik basınçlı tipe geçilmeli.
Öne Çıkan Özellikler
- 185 mm gövde yüksekliği, 420 mm derinlik
- 0/15/30 Pa kademeli statik basınç
- Arkadan veya alttan dönüş havası seçeneği
- 700 mm basma yüksekliğinde dahili drenaj pompası
- Yedi fan hızlı fırçasız DC fan motoru
- PNLSD/PNLSDB panelle 3 boyutlu hava yönlendirme
Sigma Düşük Statik Basınçlı İnce Kanal Tipi İç Ünite Teknik Verileri
| Özellik | SGM015SDPROX | SGM022SDPROX | SGM028SDPROX | SGM036SDPROX | SGM045SDPROX | SGM056SDPROX | SGM071SDPROX |
|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi (kW) | 1,5 | 2,2 | 2,8 | 3,6 | 4,5 | 5,6 | 7,1 |
| Isıtma kapasitesi (kW) | 1,7 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 |
| Güç beslemesi (Ph/V/Hz) | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 |
| Hava akımı (yüksekten düşüğe) (m³/h) | 430/370/310 | 480/420/360 | 480/420/360 | 550/430/370 | 600/540/460 | 800/690/580 | 930/850/750 |
| Ses basınç seviyesi (yüksekten düşüğe) (dB(A)) | 26/22/19 | 27/23/20 | 27/23/20 | 30/27/24 | 32/29/26 | 33/30/27 | 36/33/30 |
| Ses gücü seviyesi (yüksekten düşüğe) (dB(A)) | 40/36/33 | 41/37/34 | 41/37/34 | 44/41/38 | 46/43/40 | 47/44/41 | 50/47/43 |
| Gövde boyutları (G/D/Y) (mm) | 850/420/185 | 850/420/185 | 850/420/185 | 850/420/185 | 850/420/185 | 1170/420/185 | 1170/420/185 |
| Gövde net / sevkiyat ağırlığı (kg) | 16,5/21,5 | 17,5/22,5 | 17,5/22,5 | 17,5/22,5 | 18,5/23,5 | 22,2/28,2 | 24/30 |
| Sıvı borusu çapı (mm) | 6,35 | 6,35 | 6,35 | 6,35 | 6,35 | 6,35 | 9,52 |
| Gaz borusu çapı (mm) | 9,52 | 9,52 | 9,52 | 12,7 | 12,7 | 12,7 | 15,88 |
| Statik basınç (katalogdaki kademeler) (Pa) | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 |
| Drenaj pompası | standart | standart | standart | standart | standart | standart | standart |
| Panel modeli | PNLSD | PNLSD | PNLSD | PNLSD | PNLSD | PNLSDB | PNLSDB |
| Çıkış paneli boyutları (G/D/Y) (mm) | 890/190/100 | 890/190/100 | 890/190/100 | 890/190/100 | 890/190/100 | 1210/190/100 | 1210/190/100 |
| Giriş paneli boyutları (G/D/Y) (mm) | 890/290,5/32,4 | 890/290,5/32,4 | 890/290,5/32,4 | 890/290,5/32,4 | 890/290,5/32,4 | 1210/290,5/32,4 | 1210/290,5/32,4 |
| Panel net / sevkiyat ağırlığı (kg) | 4/5 | 4/5 | 4/5 | 4/5 | 4/5 | 5/6 | 5/6 |
Model adları, ürün kodları, teknik veriler ve görseller İklimsa (Sigma Türkiye distribütörü) kaynağından alınmıştır (2026-10-01 tarihli katalog). Sigma markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun. Bazı ürün görselleri Sigma'nın yetkili satıcı kanalında yayımlanan tanıtım görselleridir.
