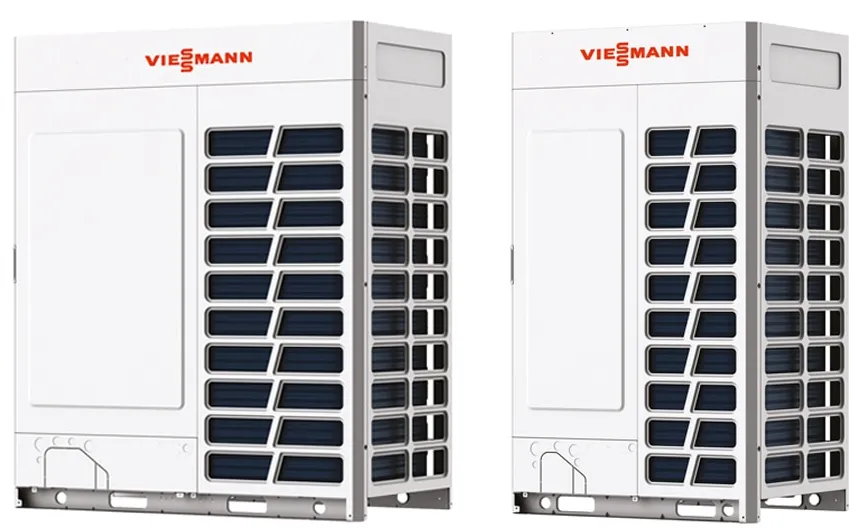

Viessmann Vitoclima 335-S All DC Inverter Dış Ünite
Vitoclima 335-S All DC Inverter, tek modülde 34 HP'ye, birleşik sistemde 136 HP'ye çıkan modüler VRF dış ünitesi; büyük ofis, otel ve AVM projeleri için.
Viessmann Vitoclima 335-S All DC Inverter Dış Ünite Nedir, Nerede Kullanılır?
Vitoclima 335-S All DC Inverter, Viessmann'ın modüler ısı pompası VRF dış ünite ailesidir; sistemdeki bütün iç üniteler aynı anda ya soğutma ya ısıtma yapar. Üretici sayfasına göre tek modül 34 HP'ye, birleşik sistem 136 HP'ye kadar çıkıyor. Ürün bilgi formundaki en büyük OVT modülü 95 kW nominal soğutma ve 106,5 kW nominal ısıtma kapasitesinde.
Borulamada toplam 1000 m, dış üniteden en uzak iç üniteye 220 m ve 260 m eşdeğer uzunluk tanımlı. Kullanım kılavuzundaki kombinasyon tablosuna göre 8 HP modüle 13, 26 HP modüle 43 iç ünite bağlanabiliyor; iç ünite toplamı dış ünite kapasitesinin %50–130'u arasında tutulmalı ve birleşik sistemlerde üst sınır 64 iç ünite. Kılavuz dış hava çalışma aralığını soğutmada −5…+50 °C, ısıtmada −20…+27 °C olarak veriyor.

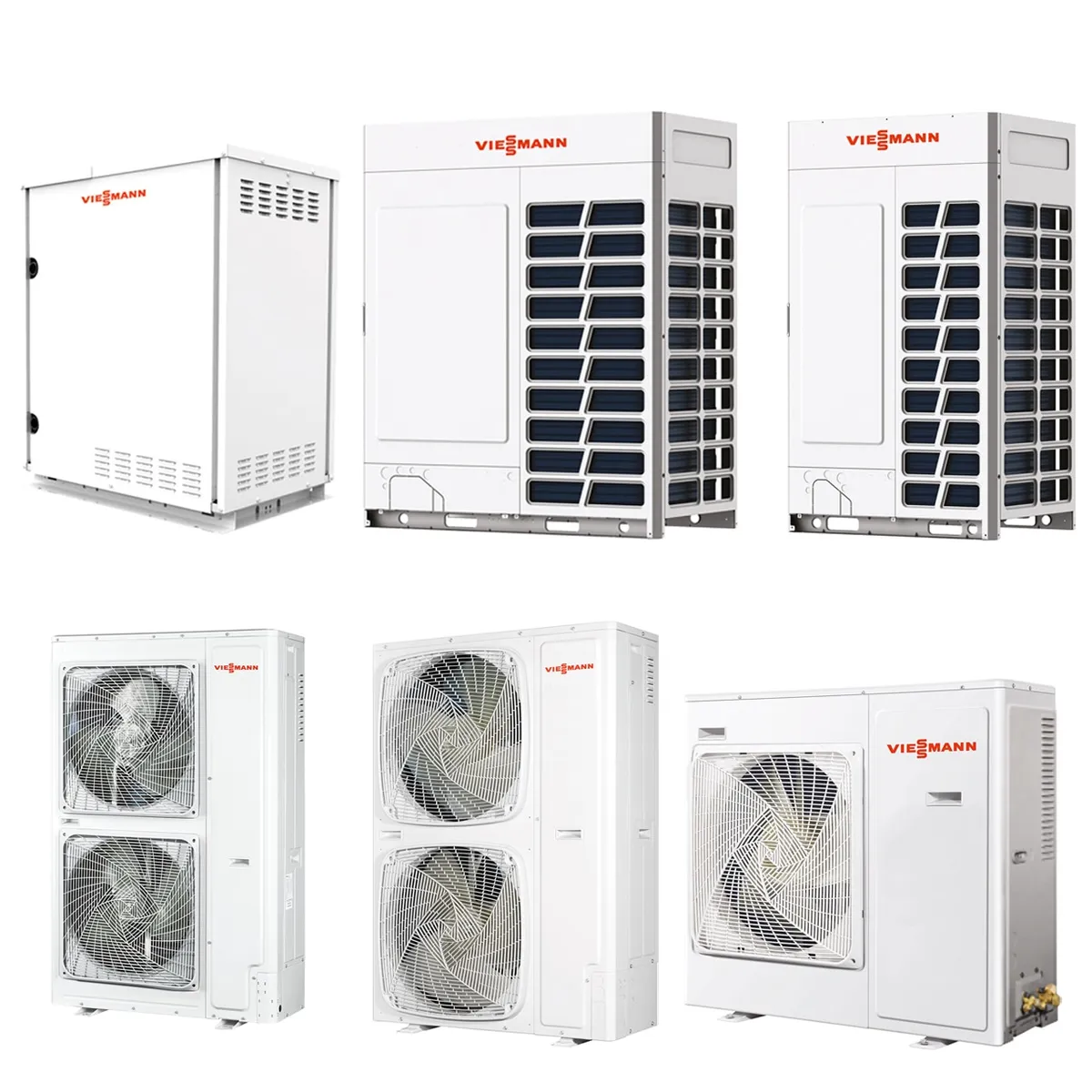

Ürün bilgi formlarında aynı ailenin üç kod serisi yer alıyor: OVT (25,2–95 kW), OVH ve OV (25,2–73,5 kW). Seçimde nominal kapasite kadar mevsimsel verime de bakılmalı; OVT serisinde ηs,c 25,2 kW modülde %314 iken 90 kW modülde %270'e iniyor. Büyük yüklerde tek büyük modül ile birden fazla küçük modülün kombinasyonu bu açıdan karşılaştırılabilir.
Öne Çıkan Özellikler
- Tek modülde 34 HP, birleşik sistemde 136 HP'ye kadar kapasite

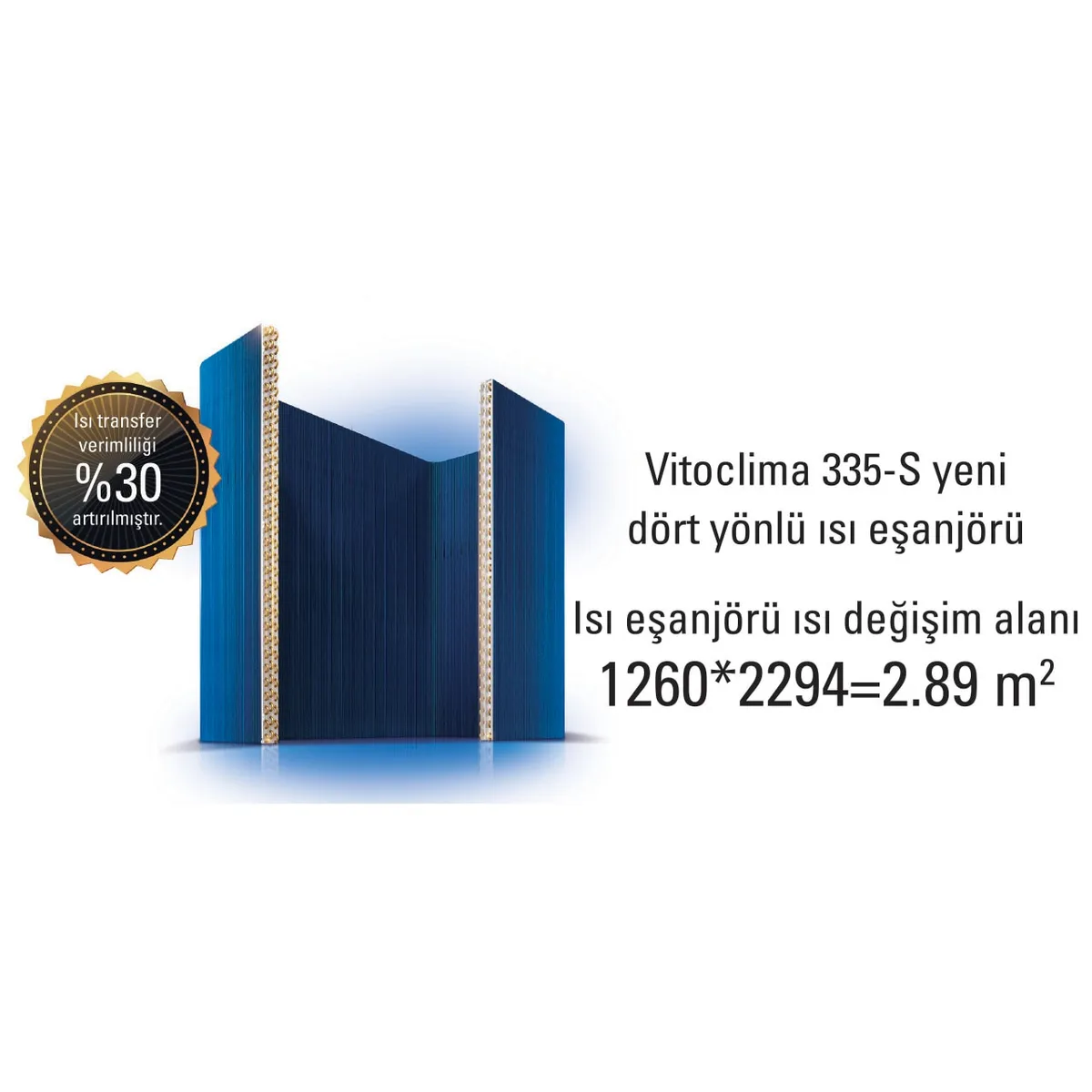

- DC inverter kompresör, DC fan motorları ve dört taraflı ısı eşanjörü
- Toplam 1000 m, eşdeğer 260 m, en uzak iç üniteye 220 m boru

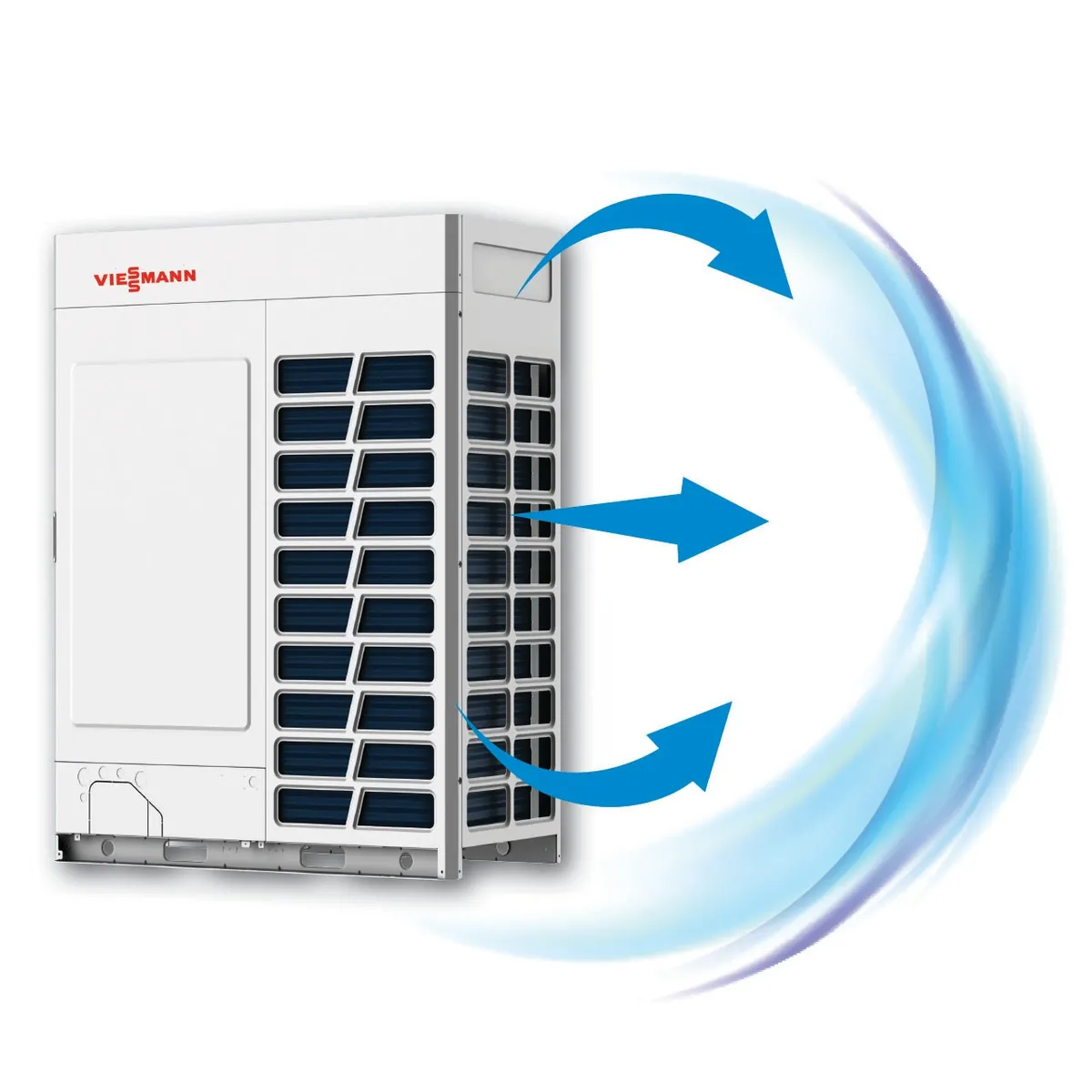

- İç ünitelerde otomatik adresleme ve akıllı defrost
- ±0,5 °C hassas sıcaklık kontrolü
- Dış ünite PCB'si üzerinden sessiz gece işletimi (üreticiye göre 10 dB(A)'ya varan düşüş)
Viessmann Vitoclima 335-S All DC Inverter Dış Ünite Teknik Verileri
OVT dış üniteler — ErP verileri (25,2–56 kW)
| Özellik | OVT5252T1 | OVT5280T1 | OVT5335T1 | OVT5400T1 | OVT5450T1 | OVT5504T1 | OVT5560T1 |
|---|---|---|---|---|---|---|---|
| Ölçüm kombinasyonu (iç üniteler) | 4 × DVHD5056M2 | 4 × DVHD5071M2 | 6 × DVHD5056M2 | 2 × DVHD5056M2 + 4 × DVHD5071M2 | 2 × DVHD5071M2 + 4 × DVHD5080M2 | 4 × DVHD5056M2 + 4 × DVHD5071M2 | 4 × DVHD5056M2 + 4 × DVHD5080M2 |
| Nominal soğutma kapasitesi (Prated,c) (kW) | 25,20 | 28,00 | 33,50 | 40,00 | 45,00 | 50,40 | 56,00 |
| Mevsimsel soğutma verimi (ηs,c) (%) | 314 | 310 | 308 | 307 | 307 | 302 | 279 |
| EERd (Tj = 35 °C) | 4,58 | 4,13 | 3,94 | 3,85 | 3,78 | 3,40 | 3,55 |
| Nominal ısıtma kapasitesi (Prated,h) (kW) | 27,00 | 31,50 | 37,50 | 45,00 | 50,00 | 56,50 | 63,00 |
| Mevsimsel ısıtma verimi (ηs,h) (%) | 186,2 | 184,2 | 174,2 | 178,6 | 179 | 187 | 174,2 |
| COPd (Tj = −7 °C) | 2,65 | 2,70 | 2,73 | 2,62 | 2,62 | 2,70 | 2,70 |
| Bivalent sıcaklık (Tbiv) (°C) | -10 | -10 | -10 | -10 | -10 | -10 | -10 |
| Dış ünite hava debisi (m³/h) | 11000 | 11000 | 13500 | 13500 | 13500 | 13500 | 17000 |
OVT dış üniteler — ErP verileri (61,5–95 kW)
| Özellik | OVT5615T1 | OVT5680T1 | OVT5735T1 | OVT5800T1 | OVT5850T1 | OVT5900T1 | OVT5950T1 |
|---|---|---|---|---|---|---|---|
| Ölçüm kombinasyonu (iç üniteler) | 2 × DVHD5071M2 + 6 × DVHD5080M2 | 2 × DVHD5071M2 + 6 × DVHD5090M2 | 4 × DVHD5080M2 + 4 × DVHD5112M2 | 4 × DVHD5090M2 + 4 × DVHD5112M2 | 2 × DVHD5090M2 + 6 × DVHD5112M2 | 8 × DVHD5112M2 | 6 × DVHD5112M2 + 2 × DVHD5140M2 |
| Nominal soğutma kapasitesi (Prated,c) (kW) | 61,50 | 68,00 | 73,50 | 80,00 | 85,00 | 90,00 | 95,00 |
| Mevsimsel soğutma verimi (ηs,c) (%) | — | 277 | 274 | 273 | 271 | 270 | — |
| EERd (Tj = 35 °C) | 3,42 | 3,35 | 3,10 | 3,00 | 2,88 | 2,81 | 2,69 |
| Nominal ısıtma kapasitesi (Prated,h) (kW) | 69,00 | 75,00 | 82,50 | 90,00 | 95,00 | 100,00 | 106,50 |
| Mevsimsel ısıtma verimi (ηs,h) (%) | 173,4 | 171,8 | 166,2 | 166,2 | 166,2 | 163,8 | — |
| COPd (Tj = −7 °C) | 2,62 | 2,58 | 2,50 | 2,50 | 2,50 | 2,50 | 2,41 |
| Bivalent sıcaklık (Tbiv) (°C) | -10 | -10 | -10 | -10 | -10 | -10 | -10 |
| Dış ünite hava debisi (m³/h) | 18000 | 18000 | 19000 | 19000 | 26000 | 26000 | 27000 |
OVH dış üniteler — ErP verileri (25,2–73,5 kW)
| Özellik | OVH5252T1 | OVH5280T1 | OVH5335T1 | OVH5400T1 | OVH5450T1 | OVH5504T1 | OVH5560T1 | OVH5615T1 | OVH5680T1 | OVH5735T1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Ölçüm kombinasyonu (iç üniteler) | 2 × DVHD5056M1 + 2 × DVHD5071M1 | 4 × DVHD5071M1 | 6 × DVHD5056M1 | 1 × DVHD5056M1 + 5 × DVHD5071M1 | 3 × DVHD5071M1 + 3 × DVHD5080M1 | 4 × DVHD5056M1 + 4 × DVHD5071M1 | 8 × DVHD5071M1 | 2 × DVHD5071M1 + 6 × DVHD5080M1 | 4 × DVHD5080M1 + 4 × DVHD5090M1 | 7 × DVHD5090M1 + 1 × DVHD5112M1 |
| Nominal soğutma kapasitesi (Prated,c) (kW) | 25,2 | 28,0 | 33,5 | 40,0 | 45,0 | 50,4 | 56,0 | 61,5 | 68,0 | 73,5 |
| Mevsimsel soğutma verimi (ηs,c) (%) | 287 | 281 | 265 | 261 | 251 | 268 | 267 | 259 | 230 | 203 |
| EERd (Tj = 35 °C) | 4,04 | 3,80 | 3,30 | 3,40 | 3,40 | 3,23 | 3,37 | 3,05 | 3,00 | 2,70 |
| Nominal ısıtma kapasitesi (Prated,h) (kW) | 25,2 | 28,0 | 33,5 | 40,0 | 45,0 | 50,4 | 56,0 | 61,5 | 68,0 | 73,5 |
| Mevsimsel ısıtma verimi (ηs,h) (%) | 173 | 169 | 169 | 162 | 159 | 163 | 165 | 165 | 164 | 137 |
| COPd (Tj = −7 °C) | 2,60 | 2,45 | 2,70 | 2,90 | 2,70 | 2,80 | 2,70 | 2,50 | 2,40 | 2,00 |
| Bivalent sıcaklık (Tbiv) (°C) | -7 | -7 | -7 | -7 | -7 | -7 | -7 | -7 | -7 | -7 |
| Dış ünite hava debisi (m³/h) | 11000 | 11000 | 12000 | 13500 | 13500 | 17000 | 17000 | 18000 | 18000 | 19000 |
| Dış ünite ses gücü seviyesi (LWA) (dB) | 81 | 82 | 88 | 88 | 88 | 88 | 88 | 90 | 90 | 90 |
OV5224T1–OV5730T1 elektrik verileri (kullanım kılavuzu)
| Özellik | OV5224T1 | OV5280T1 | OV5335T1 | OV5400T1 | OV5450T1 | OV5504T1 | OV5560T1 | OV5615T1 | OV5680T1 | OV5730T1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Güç kaynağı | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz | 3N~, 380–415 V, 50/60 Hz |
| Maksimum yük akımı (A) | 20,3 | 21,8 | 23,3 | 27,7 | 32,4 | 36,1 | 42,4 | 48,1 | 49,1 | 55,8 |
| Devre kesici (A) | 25 | 25 | 32 | 40 | 40 | 50 | 63 | 63 | 63 | 63 |
| Modül başına devre kesici (A) | 25 | 25 | 32 | 40 | 40 | 50 | 63 | 63 | 63 | 63 |
| Kaçak akım koruması | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı | 30 mA, 0,1 sn altı |
| Elektrik kablosu en küçük kesit (mm²) | 6 | 6 | 10 | 10 | 10 | 16 | 16 | 25 | 25 | 25 |
| Topraklama kablosu en küçük kesit (mm²) | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 10 | 10 | 10 |
Tek modül bağlantı sınırları ve soğutucu şarjı (kullanım kılavuzu)
| Özellik | 8 HP | 10 HP | 12 HP | 14 HP | 16 HP | 18 HP | 20 HP | 22 HP | 24 HP | 26 HP |
|---|---|---|---|---|---|---|---|---|---|---|
| Modül kapasitesi (kW) | 25,2 | 28 | 33,5 | 40 | 45 | 50,4 | 56 | 61,5 | 68 | 73,5 |
| Bağlanabilir en fazla iç ünite | 13 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 40 | 43 |
| Önerilen en fazla iç ünite | 8 | 10 | 11 | 13 | 15 | 17 | 18 | 20 | 22 | 24 |
| Toplam iç ünite kapasitesi aralığı (kW) | 12,6–32,8 | 14–36,4 | 16,8–43,6 | 20–52 | 22,5–58,5 | 25,2–65,5 | 28–72,8 | 30,8–80 | 34–88,4 | 36,8–95,6 |
| Fabrika soğutucu şarjı (W1) (kg) | 8,5 | 8,5 | 8,5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Montajda dış üniteye eklenen şarj (W2) (kg) | 0 | 0 | 0 | 0 | 0 | 0,5 | 4 | 4,5 | 4,5 | 5 |
Model adları, ürün kodları, teknik veriler ve görseller Viessmann Türkiye kaynağından alınmıştır (2026-10-01 tarihli katalog). Viessmann markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
