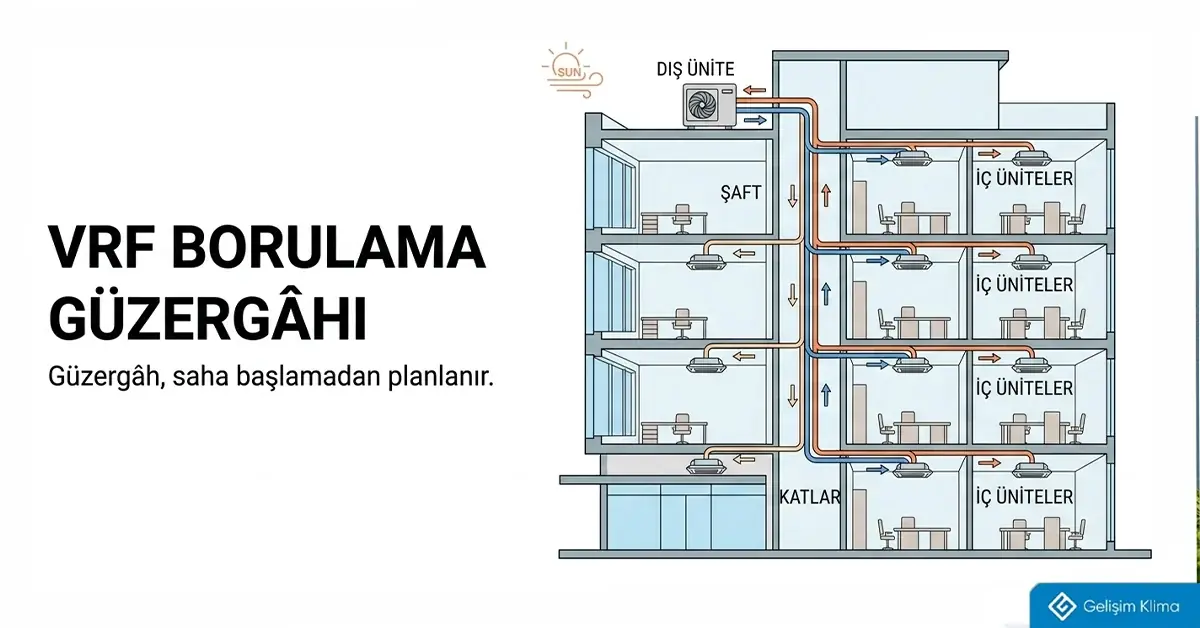

VRF borulama güzergâhı, iç ve dış üniteler yerleştirildikten sonra boruların sahada “uygun bir yerden geçirilmesi” şeklinde belirlenmemelidir. Dış ünite konumu, iç üniteler, şaftlar, kat geçişleri, asma tavan alanı, branşman noktaları ve diğer tesisatlarla çakışmalar proje aşamasında birlikte değerlendirilmelidir.
Doğru güzergâh her zaman en kısa rota da değildir. Teknik olarak kısa görünen bir hat servis erişimini zorlaştırabilir, mimariyle çakışabilir veya diğer mekanik ve elektrik tesisatlarının alanını kullanabilir.
Ayrıca boru çapları, izin verilen uzunluklar, kot farkları ve branşman koşulları bütün VRF sistemleri için sabit değildir. Kesin teknik sınırlar seçilen üretici, ürün serisi ve sistem konfigürasyonuna göre doğrulanmalıdır.
VRF Borulama Güzergâhı Neden Proje Aşamasında Belirlenmelidir?
VRF sisteminde soğutucu akışkan boruları, dış ünite veya dış ünite grubunu binadaki iç ünitelerle fiziksel olarak birbirine bağlayan ana sistem altyapılarından biridir.
Bu nedenle boru hattı yalnız montaj sürecinin bir parçası değildir. Borulama güzergâhı şu kararlarla doğrudan ilişkilidir:
- Dış ünite konumu
- İç ünite yerleşimleri
- Katlar arası geçişler
- Şaft kullanımı
- Asma tavan içerisindeki tesisat yoğunluğu
- Branşman yapısı
- Mimari müdahale ihtiyacı
- Servis erişimi
İç ve dış üniteleri planda yerleştirip borunun sahada daha sonra çözüleceğini varsaymak, projelendirme yerine saha revizyonu üretir. Bu nedenle güzergâh kararı VRF klima projelendirme aşamasının parçası olmalıdır.

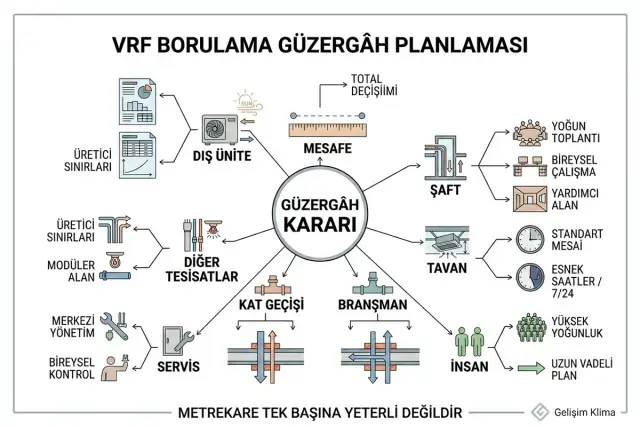

VRF Borulama Güzergâhını Hangi Veriler Belirler?
Tek bir ideal boru rotası yoktur. Güzergâh, binanın ve seçilen sistemin teknik koşullarına göre oluşturulur.
Dış Ünite Konumu
Boru hattının başlangıç noktalarından biri dış ünitedir. Çatı, teras, teknik balkon veya farklı bir teknik alan seçilmesi, binaya giriş noktasını ve düşey dağıtım rotasını değiştirebilir.
İç Ünite Yerleşimleri
İç ünitelerin kat içerisindeki dağılımı yatay borulama ihtiyacını ve branşman noktalarını etkiler.
Kat Sayısı ve Düşey Dağıtım
Çok katlı yapılarda boruların katlar arasında nasıl taşınacağı proje başlangıcında çözülmelidir.
Şaftlar
Mevcut veya projede oluşturulacak şaftların konumu, kullanılabilir alanı ve erişilebilirliği düşey güzergâh için önemlidir.
Asma Tavan Alanı
Yatay dağıtımın önemli bölümü asma tavan içerisinden yapılacaksa diğer tesisatların kapladığı alan da hesaba katılmalıdır.
Branşman Noktaları
Sistemin hangi noktada hangi iç ünite veya iç ünite grubuna ayrılacağı, seçilen VRF topolojisinin ve üretici sisteminin parçasıdır.
Servis ve Erişim
Borulama ve bağlantı noktaları yalnız ilk montajın yapılabileceği değil, gerekli kontrollerin ve servis erişiminin sağlanabileceği alanlarda planlanmalıdır.
Üretici Teknik Sınırları
Boru çapları, toplam veya eşdeğer uzunluklar, branşman sonrası mesafeler ve kot farkları seçilen ürün ailesine göre doğrulanmalıdır.
Dış Ünite Konumu Borulama Kararını Nasıl Etkiler?
Dış ünitenin yeri yalnız hava sirkülasyonu ve servis erişimi açısından önemli değildir. Aynı zamanda binaya girecek soğutucu akışkan borularının başlangıç noktasını belirler.
Dış ünitenin farklı bir çatı veya teras noktasına taşınması şu unsurları değiştirebilir:
- Boru hattının binaya giriş noktası
- Şafta ulaşmak için gereken yatay güzergâh
- Düşey borulama miktarı
- Katlardaki branşman dağılımı
Bu nedenle dış ünitenin yalnız ses veya mimari görünüm gerekçesiyle mümkün olduğunca uzağa taşınması otomatik olarak doğru proje kararı değildir. Dış ünite konumu ile borulama sistemi birlikte değerlendirilmelidir.

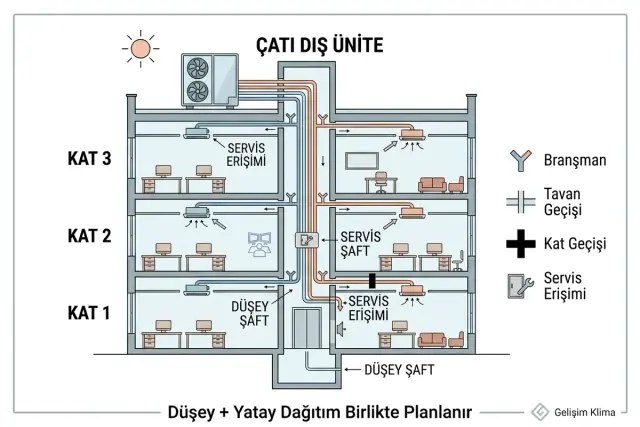

VRF Borulamasında Şaft Neden Önemlidir?
Çok katlı yapılarda tesisat şaftı, soğutucu akışkan borularının katlar arasında düzenli biçimde taşınmasını sağlayabilecek temel düşey güzergâhlardan biridir.
Ancak binada bir şaft bulunması tek başına yeterli değildir. Şaft için şu soruların cevaplanması gerekir:
- Gerçek kullanılabilir alan yeterli mi?
- Şaft diğer mekanik veya elektrik tesisatlarıyla dolu mu?
- Boruların katlara dağıtılabileceği geçiş noktaları var mı?
- Montaj sırasında erişim mümkün mü?
- Gerekli kontrol ve müdahale noktalarına erişilebiliyor mu?
Yeni yapılarda şaftın VRF borulamasıyla birlikte planlanması önemli bir avantaj sağlar. Mevcut yapılarda ise mevcut şaftın gerçek durumunun saha keşfinde kontrol edilmesi gerekir.
Asma Tavan Güzergâhında Neler Kontrol Edilir?
Asma tavan boşluğu, mimari planda boş görünen bir hacim değildir. Aynı alanı çok sayıda disiplin paylaşabilir.
VRF boruları planlanırken şu sistemlerle olası çakışmalar kontrol edilmelidir:
- İç üniteler
- Drenaj hatları
- Havalandırma kanalları
- Yangın tesisatı
- Aydınlatma elemanları
- Elektrik tavaları ve kablo güzergâhları
- Sprinkler hatları
- Diğer mekanik tesisatlar
- Taşıyıcı ve mimari elemanlar
Özellikle kanallı veya kaset tipi iç ünitelerin bulunduğu alanlarda cihaz yüksekliği, servis kapağı ve diğer tesisatlar borulama için kullanılabilir tavan alanını azaltabilir.
Bu nedenle asma tavan kapatılmadan önce güzergâh ve diğer disiplinlerle koordinasyon tamamlanmalıdır.
Branşman Noktaları Neden Projede Belirlenmelidir?
VRF sisteminde ana boru hattının iç ünitelere dağıtılması için kullanılan branşman yapısı, sistem topolojisinin teknik parçasıdır.
Branşmanların nerede kullanılacağı ve hangi kapasite grubuna hizmet edeceği şu verilere göre belirlenir:
- Dış ünite sistemi
- İç ünite kapasiteleri
- Borulama yapısı
- Üreticinin izin verdiği kombinasyonlar
Bu nedenle branşman noktaları yalnız borunun ayrılması gereken en uygun fiziksel yer olarak seçilmemelidir. Seçilen üreticinin teknik dokümanı ve sistem tasarımıyla uyumlu olmalıdır.
Markadan bağımsız sabit branşman sayısı veya tek bir bağlantı kuralı kullanmak doğru değildir.
VRF Borulama Güzergâhı Neden Yalnız En Kısa Yol Değildir?
En kısa güzergâh her zaman en doğru güzergâh değildir.
Kağıt üzerinde iki nokta arasındaki en kısa hat şu sorunlardan birini oluşturabilir:
- Servis erişimi olmayan bir alandan geçebilir.
- Havalandırma veya yangın tesisatıyla çakışabilir.
- Mimari yüzeylerde gereksiz müdahale gerektirebilir.
- Kapalı ve erişilemez bağlantı noktaları oluşturabilir.
- Şaft ve kat geçişlerinin verimli kullanılmasını engelleyebilir.
Doğru güzergâh; teknik uygunluk, erişim, mimari koordinasyon ve uygulama koşulları arasında denge kurmalıdır.
Bu durum boru uzunluğunun önemsiz olduğu anlamına gelmez. Seçilen güzergâhın ürünün izin verdiği teknik sınırlar içinde kalması gerekir.
Boru Uzunluğu ve Kot Farkları Nasıl Değerlendirilir?
VRF sistemleri için bütün markalarda ve bütün kapasite gruplarında geçerli tek bir maksimum boru uzunluğu veya kot farkı değeri yoktur.
Proje sırasında seçilen üreticinin ve ürün serisinin teknik dokümanlarında şu başlıklar kontrol edilmelidir:
- Toplam borulama sınırları
- En uzak iç üniteye olan güzergâh
- Eşdeğer boru uzunlukları
- Branşman sonrası izin verilen güzergâhlar
- İç ve dış üniteler arasındaki kot farkları
- İç üniteler arasındaki olası kot sınırlamaları
- Boru çapı seçim tabloları
Üretici dokümanlarında bu değerlerin cihaz kapasitesi, sistem kombinasyonu ve branşman yapısına göre farklılaşması, tek bir VRF borulama ezberi kullanılmaması gerektiğini gösterir.
Bu nedenle internetten alınan “VRF borusu maksimum şu kadar metre olur” şeklindeki tek değerler, belirli ürün konfigürasyonu doğrulanmadan proje kriteri olarak kullanılmamalıdır.
VRF Boru Çapı Nasıl Belirlenir?
VRF boru çapı bütün sistem boyunca kullanılan tek bir sabit ölçü değildir. Dış ünite kapasitesi, bağlı iç ünite grupları, borunun sistem içerisindeki konumu ve seçilen üreticinin seçim tabloları boru çapını etkileyebilir.
Bu nedenle ana hat, branşman sonrası hat veya belirli iç ünite bağlantıları için gereken çaplar ilgili üreticinin proje ve kurulum dokümanlarına göre belirlenmelidir.
Proje sahibinin veya uygulama ekibinin marka ve sistem konfigürasyonundan bağımsız genel boru çapı tablolarını kullanması doğru yaklaşım değildir.
Mevcut Yapılarda Borulama Güzergâhı Neden Daha Zordur?
Yeni bir yapıda şaftlar ve tavan boşlukları proje aşamasında oluşturulabilir. Mevcut binada ise borulama, halihazırdaki mimari ve teknik altyapıya uyum sağlamak zorundadır.
Başlıca kısıtlar şunlar olabilir:
- Kapalı veya erişilemez asma tavanlar
- Mevcut şaftların diğer tesisatlarla dolu olması
- Yeni kat geçişlerine ilişkin mimari veya yapısal sınırlamalar
- Dekorasyonun korunması
- Binanın kullanımda olması
- Çalışmaların etaplı yapılması gerekliliği
Bu nedenle renovasyon projelerinde güzergâhın yalnız plandan değil, gerçek saha koşullarından da doğrulanması gerekebilir.
Mevcut yapılardaki şaft, borulama ve diğer uygulama kısıtlarını Mevcut Bir Binaya VRF Klima Uygulanabilir mi? rehberinde daha ayrıntılı inceleyebilirsiniz.
VRF Borulama Planında Diğer Disiplinlerle Koordinasyon Neden Önemlidir?
VRF borulama güzergâhı binadaki tek teknik tesisat değildir. Aynı şaft ve tavan hacimlerinde elektrik, yangın, havalandırma, drenaj ve farklı mekanik tesisatlar da bulunabilir.
Koordinasyon yapılmadığında saha sırasında şu sorunlar ortaya çıkabilir:
- Borunun planlanan noktadan geçirilememesi
- Başka tesisatların yerinin değiştirilmesi
- Tavan kotunun değişmesi
- Yeni geçiş veya mimari müdahale ihtiyacı
- Ek boru metrajı
- İş programının uzaması
Bu nedenle güzergâh tasarımı yalnız VRF projesinin kendi içinde değil, diğer disiplinlerle birlikte kontrol edilmelidir. Bu koordinasyonun proje içindeki yerini VRF klima projesi nasıl hazırlanır? rehberinde görebilirsiniz.
VRF Borulama Güzergâhında Servis Erişimi Neden Önemlidir?
Boru hattının büyük bölümü uygulama tamamlandığında tavan veya şaft içerisinde görünmez hale gelebilir. Bu durum güzergâhın tamamen erişilemez olabileceği anlamına gelmemelidir.
Özellikle bağlantı, branşman veya kontrol gerektirebilecek noktaların konumu proje sırasında değerlendirilmelidir.
İlk montajın kolay yapılabilmesi tek kriter değildir. Sistemin kullanım süresi boyunca gerekli kontrollerin gerçekleştirilebilmesi de uygulama kalitesinin parçasıdır. Borulama, montaj, test ve devreye alma kapsamını anahtar teslim VRF klima uygulaması sayfasında inceleyebilirsiniz.
VRF Borulama Güzergâhında Sık Yapılan Hatalar
Dış Ünite Yerini Borulamadan Bağımsız Belirlemek
Dış ünite konumu boru hattının başlangıç noktasını ve düşey-yatay dağılımını doğrudan etkiler.
Şaftı Projenin Sonunda Düşünmek
Çok katlı yapılarda kullanılabilir düşey güzergâhın geç belirlenmesi saha revizyonlarına neden olabilir.
Diğer Tesisatları Hesaba Katmamak
Asma tavan ve şaft alanlarının yalnız VRF sistemine ait olduğu varsayılmamalıdır.
Servis Erişimini Unutmak
Bağlantı noktalarının tamamen kapalı ve ulaşılamaz alanlarda bırakılması ileride erişim sorunları oluşturabilir.
Güzergâhı Saha Başladıktan Sonra Oluşturmak
Uygulama sırasında sürekli rota değiştirmek ek metraj, mimari müdahale ve iş programı sorunları oluşturabilir.
En Kısa Rotayı Otomatik Olarak En İyi Rota Kabul Etmek
Kısa bir güzergâh teknik koordinasyon, servis veya mimari açıdan uygun olmayabilir.
Marka ve Modelden Bağımsız Teknik Sınırlar Kullanmak
Boru uzunluğu, çap, branşman ve kot değerleri ilgili ürün serisinin üretici dokümanından doğrulanmalıdır.
VRF Borulama Güzergâhı İçin Hızlı Kontrol Tablosu
Kontrol Alanı
Neden Önemlidir?
Dış ünite
Boru sisteminin başlangıç noktasını ve binaya giriş güzergâhını belirler.
İç üniteler
Kat içi dağılım ve branşman ihtiyacını oluşturur.
Şaft
Katlar arası düşey dağılımı etkiler.
Asma tavan
Yatay güzergâhın gerçek kullanılabilir alanını belirler.
Branşman
Sistem topolojisinin ve üretici kombinasyonunun parçasıdır.
Diğer tesisatlar
Çakışma ve saha revizyonu riskini etkiler.
Servis erişimi
Bağlantı ve kontrol noktalarının ulaşılabilirliğini etkiler.
Boru uzunluğu
Ürün teknik sınırları içinde doğrulanmalıdır.
Kot farkı
Seçilen sistemin teknik limitleriyle karşılaştırılmalıdır.
Proje Sahibi Borulama Güzergâhı İçin Hangi Soruları Sormalı?
- Dış üniteden binaya giriş hangi noktadan yapılacak?
- Katlar arasında hangi şaft veya düşey güzergâh kullanılacak?
- Şaftın gerçek kullanılabilir alanı kontrol edildi mi?
- Asma tavanda diğer tesisatlarla çakışma analizi yapıldı mı?
- Branşman noktaları proje üzerinde belirlendi mi?
- Servis gerektirebilecek bağlantı noktalarına erişilebiliyor mu?
- Toplam ve kritik boru uzunlukları üretici teknik sınırlarıyla doğrulandı mı?
- Kot farkları seçilen sistem için uygun mu?
- Güzergâh değişirse sistem tasarımının yeniden kontrol edilmesi gerekiyor mu?
Sık Sorulan Sorular
VRF boruları en fazla kaç metre olabilir?
Bütün VRF sistemleri için geçerli tek bir maksimum uzunluk yoktur. İzin verilen toplam, eşdeğer ve branşman sonrası boru uzunlukları seçilen üretici, seri ve sistem konfigürasyonuna göre doğrulanmalıdır.
VRF boru çapı nasıl belirlenir?
Boru çapları dış ünite kapasitesi, bağlı iç üniteler, sistemin ilgili boru bölümü ve üretici seçim tablolarına göre değişebilir. Evrensel tek bir çap kullanılmaz.
VRF boruları asma tavandan geçirilebilir mi?
Uygun alan ve proje koşulları varsa geçirilebilir. Diğer mekanik tesisatlar, servis erişimi ve tavan yüksekliği birlikte kontrol edilmelidir.
VRF boruları tesisat şaftından geçirilmek zorunda mı?
Hayır. Şaft çok katlı yapılarda düzenli bir çözüm olabilir ancak bina koşullarına göre farklı teknik güzergâhlar değerlendirilebilir.
VRF borulamasında en kısa yol seçilmeli mi?
Yalnız mesafeye göre karar verilmemelidir. Servis erişimi, diğer tesisatlar, mimari koşullar ve üretici teknik sınırları birlikte değerlendirilmelidir.
Mevcut binada yeni VRF boru hattı yapılabilir mi?
Uygun olabilir. Ancak kullanılabilir şaft, tavan alanı, kat geçişleri ve mimari müdahale imkânları saha keşfinde kontrol edilmelidir.
VRF Borulama Güzergâhını Uygulamadan Önce Netleştirin
VRF borulama güzergâhı; dış ünite, iç üniteler, şaftlar, kat geçişleri, asma tavan alanı ve diğer tesisatlarla birlikte proje başlangıcında değerlendirilmelidir.
