VRF dış ünitesi, yalnız cihazın fiziksel olarak sığdığı bir noktaya yerleştirilmemelidir. Alanın hava giriş ve çıkışına izin vermesi, servis erişimi sağlaması, yapısal olarak uygun olması ve ses, titreşim ile borulama koşullarının proje kapsamında değerlendirilmesi gerekir.
Özellikle çatı, teras, teknik balkon veya çevresi duvarlarla sınırlı alanlarda parapetler, diğer dış üniteler ve mimari elemanlar hava hareketini etkileyebilir. Bu nedenle dış ünite çevresinde bırakılması gereken servis ve hava boşlukları tek bir sabit ölçüyle değil, seçilen üretici, ürün serisi ve yerleşim düzenine göre belirlenir.
Bu rehber, VRF dış ünite alanı belirlenirken yalnız cihaz ölçülerine değil, projenin bütünü açısından hangi kriterlere bakılması gerektiğini açıklar.
VRF Dış Ünitesi İçin Yer Seçimi Neden Proje Aşamasında Yapılmalıdır?
Dış ünite konumu yalnız montaj ekibinin saha sonunda vereceği bir karar değildir. Seçilen konum; borulama güzergâhını, şaft ve kat geçişlerini, servis erişimini, taşıma planını, ses etkisini ve uygulama programını doğrudan etkileyebilir.
Örneğin dış ünitenin projede düşünülen noktadan sonradan başka bir alana taşınması, yalnız cihazın yerini değiştirmez. Boru güzergâhının, geçiş noktalarının ve bazı durumlarda diğer uygulama kararlarının yeniden değerlendirilmesini gerektirebilir.
Bu nedenle dış ünite alanı, kapasite ve sistem seçimiyle birlikte VRF klima projelendirme aşamasında değerlendirilmelidir.
Dış Ünite Alanı Belirlenirken Hangi Kriterler Kontrol Edilir?
Bir alanın VRF dış ünitesi için uygun olup olmadığı değerlendirilirken yalnız cihazın genişliği ve yüksekliği ölçülmez. Proje özelinde aşağıdaki başlıkların birlikte kontrol edilmesi gerekir:
- Hava giriş alanı
- Hava çıkış alanı
- Çevredeki duvar, parapet ve diğer engeller
- Diğer dış ünitelerin konumu
- Servis ve bakım erişimi
- Taşıma ve montaj güzergâhı
- Montaj yüzeyinin ve taşıyıcı alanın uygunluğu
- Ses ve titreşim etkisi
- Soğutucu akışkan borulama güzergâhı
- Güvenli çalışma ve erişim alanı
- Mimari görünüm ve çevredeki kullanım alanları
Bu kriterlerden yalnız birinin uygun olması yeterli değildir. Amaç dış ünitenin yalnız monte edilebildiği değil, çalışma ve servis koşullarının da sürdürülebileceği bir alan oluşturmaktır.
Hava Sirkülasyonu Dış Ünite Yerleşimini Neden Etkiler?
VRF dış ünitesi çevresindeki havayı kullanarak ısı transferi gerçekleştirir. Bu nedenle cihazın hava giriş ve çıkışının serbest olması, dış ünite yerleşiminin temel koşullarından biridir.
Hava girişinin veya atış yönünün duvar, parapet, mimari kaplama, başka bir cihaz ya da benzeri engeller tarafından kısıtlanması cihaz çevresindeki çalışma koşullarını olumsuz etkileyebilir.
Bu nedenle dış ünite alanı değerlendirilirken yalnız boş metrekareye değil, havanın alana nasıl ulaştığına ve cihazdan çıkan havanın alandan nasıl uzaklaşabildiğine bakılmalıdır.
Sıcak Havanın Tekrar Dış Üniteye Dönmesi Neden İstenmez?
Dış üniteden atılan hava uygun şekilde uzaklaşamaz ve tekrar cihazın hava girişine yönelirse cihaz çevresindeki çalışma şartları değişebilir. Bu durum özellikle çevresi kapalı, parapetli veya yoğun cihaz gruplarının bulunduğu alanlarda dikkate alınmalıdır.
Gerçek etkinin büyüklüğü cihaz modeli, yük durumu, dış ortam ve yerleşim geometrisine göre değişeceği için genel bir performans kaybı yüzdesi vermek doğru değildir. Esas amaç, üreticinin belirlediği hava giriş ve çıkış koşullarını sağlamaktır.
Parapet, Duvar ve Dar Alanlar Neden Önemlidir?
Bir çatının veya teknik balkonun toplam alanı yeterli görünebilir; ancak cihaz çevresindeki engeller hava hareketini sınırlayabilir.
Özellikle şu alanlar ayrıca değerlendirilmelidir:
- Yüksek parapetli çatılar
- Birden fazla tarafı duvarla çevrili teknik alanlar
- Dar teknik balkonlar
- Üstü kapalı teraslar
- Diğer mekanik ekipmanların yoğun olduğu alanlar
Burada yalnız duvarın dış üniteye yatay mesafesine bakmak yeterli değildir. Engel yüksekliği, hava giriş ve atış yönü ile diğer cihazların yerleşimi birlikte değerlendirilmelidir.
VRF Dış Ünitesi İçin Ne Kadar Alan Gerekir?
VRF dış üniteleri için bütün marka ve modellerde geçerli tek bir servis mesafesi veya alan değeri yoktur.
Gerekli alan şu değişkenlere göre farklılaşabilir:
- Üretici ve ürün serisi
- Dış ünitenin kapasitesi ve fiziksel yapısı
- Dış ünite adedi
- Ünitelerin yan yana veya karşılıklı dizilmesi
- Çevredeki duvar ve parapetler
- Hava emiş ve atış yönleri
- Servis yapılacak yüzeyler
- Kurulum geometrisi
Bu nedenle “dış ünitenin arkasında her zaman şu kadar santimetre bırakılır” gibi genel kurallar yerine seçilen ürünün güncel kurulum dokümanı esas alınmalıdır.

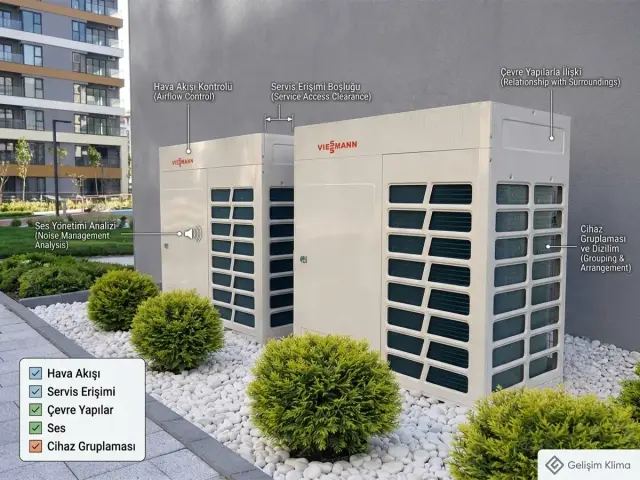

Birden Fazla VRF Dış Ünitesi Nasıl Yerleştirilir?
Büyük ticari yapılarda birden fazla dış ünitenin veya sistem grubunun aynı teknik alanda bulunması gerekebilir. Bu durumda yalnız bütün cihazların alana sığıp sığmadığı kontrol edilmemelidir.
Ünitelerin hava atışlarının birbirini nasıl etkilediği, servis koridorları, boru bağlantı alanları ve gelecekte cihazlara müdahale edilip edilemeyeceği birlikte değerlendirilmelidir.
Proje yalnız ilk montaj günü için hazırlanmaz. Bir dış ünitenin ileride servis edilmesi, önemli bir komponentine erişilmesi veya gerektiğinde sahadan çıkarılması gerekebilir. Bu nedenle cihaz gruplaması uzun vadeli erişilebilirliğin de parçasıdır.
Servis ve Bakım Erişimi Neden Dış Ünite Alanının Parçasıdır?
Dış üniteyi bir noktaya taşımak ve VRF montajını tamamlamak, alanın servis açısından uygun olduğu anlamına gelmez.
Yerleşim değerlendirilirken şu soruların cevaplanması gerekir:
- Teknik ekip cihazın servis yapılacak yüzeylerine güvenli biçimde ulaşabiliyor mu?
- Servis kapakları açılabiliyor mu?
- Parça değişimi için gerekli çalışma alanı bulunuyor mu?
- Cihaz veya büyük bir komponent gerektiğinde taşınabiliyor mu?
- Çatı veya teknik alanda güvenli çalışma koşulları sağlanabiliyor mu?
Servis alanı kullanılmayan veya boşa bırakılmış bir metrekare değildir. Sistemin kullanım ömrü boyunca erişilebilir kalmasının bir parçasıdır.
VRF Dış Ünitesi Ses Yapar mı?
VRF dış üniteleri fan, kompresör ve soğutucu akışkan devresinin çalışması nedeniyle işletme sesi üretir. Ancak gerçek ses etkisi yalnız katalogdaki tek bir dB değerine bakılarak değerlendirilemez.
Ses değerlendirmesinde şu unsurlar önemlidir:
- Dış ünite modeli ve kapasitesi
- Çalışma yükü ve fan devri
- Aynı alandaki cihaz sayısı
- Yakındaki pencere, teras ve kullanım alanları
- Mesafe
- Duvar ve diğer yüzeylerden oluşabilecek yansımalar
- Gece ve gündüz kullanım senaryosu
- Yakındaki hassas kullanım alanları
Bu nedenle bütün VRF dış ünitelerine uygulanabilecek tek bir ses değeri üzerinden karar verilmemelidir. Ses verileri ilgili ürün, yerleşim noktası ve çalışma koşullarıyla birlikte değerlendirilmelidir.
Dış Ünite Konumunda Hangi Kullanım Alanlarına Özellikle Dikkat Edilmelidir?
Oteller
Misafir odaları, oda pencereleri, kullanılan teraslar ve gece çalışma koşulları dikkate alınmalıdır.
Ofisler
Çalışma alanları, yönetici odaları, toplantı alanları ve ortak teraslarla dış ünite konumu arasındaki ilişki değerlendirilmelidir.
Konut ve Villalar
Yatak odaları, bahçe veya teras kullanımı ile yakın komşu yapılar dikkate alınmalıdır. Dış ünitenin yalnız görünmeyeceği bir noktaya taşınması teknik uygunluk anlamına gelmez.
Ticari Alanlar
Müşteri girişleri, açık kullanım alanları, komşu işletmeler ve binanın yoğun kullanılan bölümleri yerleşim kararında dikkate alınmalıdır.
Titreşim Neden Sesten Ayrı Değerlendirilmelidir?
Ses ve titreşim aynı problem değildir. Fan ve kompresör gibi hareketli bileşenler çalışırken oluşan mekanik hareketlerin yapı elemanlarına aktarılması, dış ünite yerleşiminin ayrıca değerlendirilmesi gereken bir yönüdür.
Titreşim üzerinde cihazın kendisi kadar montaj yüzeyi, taşıyıcı konstrüksiyon, sabitleme biçimi ve boru bağlantıları da etkili olabilir.
Bu nedenle dış ünitenin yeterli dayanım ve uygun montaj koşulları sağlayan bir yüzey üzerinde bulunması gerekir. Kesin kaide ölçüsü, sabitleme yöntemi veya titreşim elemanı seçimi kullanılan cihaz ve proje koşullarına göre belirlenmelidir.
VRF Dış Ünitesi Çatıya Konulabilir mi?
Evet, birçok projede çatı dış üniteler için uygun bir alan olabilir. Ancak çatıda boş yer bulunması tek başına yeterli değildir.
Çatı yerleşiminde şu başlıklar kontrol edilmelidir:
- Hava giriş ve çıkışı
- Parapet yüksekliği ve diğer engeller
- Taşıyıcı ve montaj yüzeyinin uygunluğu
- Dış ünitenin çatıya nasıl taşınacağı
- Servis için güvenli erişim
- Borulama güzergâhı
- Yakındaki kullanım alanları açısından ses
- Çatıdaki diğer mekanik ekipmanlarla ilişkisi
Yapısal taşıma kapasitesi gibi konular gerektiğinde ilgili proje veya yapı disiplinleri tarafından ayrıca değerlendirilmelidir.
Teknik Balkon veya Teras VRF Dış Ünitesi İçin Uygun mudur?
Teknik balkon veya teras uygun bir dış ünite alanı olabilir. Ancak karar yalnız balkonun en ve boy ölçülerine göre verilmemelidir.
Ön cephedeki açıklık, yan duvarlar, parapet yüksekliği, üst örtü, diğer cihazlar, servis ulaşımı ve yakın kullanım alanları birlikte değerlendirilmelidir.
Özellikle yarı kapalı teknik balkonlarda fiziksel hacmin yeterli görünmesi, gerekli hava dolaşımının sağlandığını otomatik olarak göstermez.
VRF Dış Ünitesi Kapalı Bir Alana Konulabilir mi?
Dış ünite yerleşiminde gerekli hava giriş ve çıkış koşullarının sağlanması esastır. Bu nedenle kapalı veya yarı kapalı teknik hacimler için proje ve ürün koşulları görülmeden kesin bir uygunluk kararı verilmemelidir.
Seçilen ürünün üretici gereklilikleri, hacmin geometrisi ve gerekli mühendislik çözümü birlikte değerlendirilmelidir. Kapalı bir alana dış ünite yerleştirip sonradan ilave fan kullanmak, tek başına uygun bir proje çözümü olarak kabul edilmemelidir.
Dış Ünite Yerleşimi Borulama Güzergâhını Nasıl Etkiler?
Dış ünite konumu, iç ünitelerle kurulacak boru güzergâhının başlangıç noktalarından biridir. Düşey ve yatay geçişler, kullanılacak şaftlar, kat farklılıkları, branşman noktaları ve mimari geçişler dış ünite yeriyle birlikte değerlendirilmelidir.
Bu nedenle cihazı yalnız ses veya görünüm nedeniyle binadan mümkün olduğunca uzağa taşımak otomatik olarak doğru çözüm değildir. Seçilen konumun soğutucu akışkan borulaması ve ürünün teknik sınırları açısından da uygun olması gerekir.
Kesin boru uzunluğu ve kot sınırları marka, model ve sistem konfigürasyonuna göre değiştiği için dış ünite yeri belirlenirken ilgili üretici dokümanı esas alınmalıdır.
Mimari Görünüm ile Teknik İhtiyaç Nasıl Dengelenir?
Özellikle otel, ofis, villa ve prestijli ticari yapılarda dış ünitelerin görünürlüğünün azaltılması mimari açıdan doğal bir taleptir. Ancak cihazı gizlemek amacıyla yapılan uygulamalar hava hareketini ve servis erişimini bozmamalıdır.
Proje koşullarına göre teknik alan, çatı yerleşimi, uygun mimari ekranlama veya servis koridorları değerlendirilebilir. Dekoratif panel, kaplama veya benzeri elemanların tasarımı dış ünitenin hava giriş ve çıkış koşullarından bağımsız yapılmamalıdır.
Buradaki hedef cihazı yalnız görünmez yapmak değil, mimari beklenti ile sistemin teknik ihtiyaçlarını birlikte karşılamaktır.
Mevcut Binalarda Dış Ünite Yeri Neden Daha Kritik Olabilir?
Yeni yapılarda dış ünite alanı, şaft ve servis güzergâhları proje sürecinde oluşturulabilir. Mevcut yapılarda ise kullanılabilecek çatı, teras, cephe ve teknik alanlar büyük ölçüde önceden belirlenmiştir.
Mevcut şaftlar, komşu kullanımlar, taşıma rotaları, mimari müdahale sınırları ve kullanılabilir dış alanlar sistem ve ürün seçimini dahi etkileyebilir.
Renovasyon koşullarının bütününü Mevcut Bir Binaya VRF Klima Uygulanabilir mi? rehberinde inceleyebilirsiniz.
Dış Ünite Alanı Keşifte Nasıl Kontrol Edilir?
Dış ünite yerleşimi yalnız mimari plandaki boş bir alan üzerinden değerlendirilmemelidir. Özellikle mevcut yapılarda gerçek saha koşullarının yerinde görülmesi gerekebilir.
VRF keşfi sırasında genel olarak şu başlıklar incelenir:
- Kullanılabilir alan ve cihaz yerleşim ihtiyacı
- Duvar, parapet ve diğer fiziksel engeller
- Hava giriş ve çıkış yönleri
- Servis erişimi
- Cihazların sahaya taşınacağı güzergâh
- Yakındaki oda, pencere, teras ve diğer kullanım alanları
- Dış ünite adedi ve gruplaması
- Borulama için kullanılabilecek güzergâhlar
- Mimari ve yapısal saha koşulları
Keşfin amacı yalnız cihazın nereye konacağını işaretlemek değil, seçilen alanın sistemin diğer proje kararlarıyla uyumlu olup olmadığını belirlemektir.
VRF Dış Ünite Yerleşimi İçin Hızlı Kontrol Tablosu
Kontrol
Yanlış Yaklaşım
Doğru Yaklaşım
Alan
Cihaz fiziksel olarak sığıyor
Hava ve servis alanını birlikte kontrol etmek
Hava
Çevrede biraz boşluk bulunması
Hava giriş ve atış yönünü değerlendirmek
Duvar ve parapet
Yalnız yatay mesafeye bakmak
Engellerin yüksekliğini ve geometrisini değerlendirmek
Ses
Yalnız katalog dB değerine bakmak
Model, konum ve çevreyi birlikte değerlendirmek
Titreşim
Montaj sonunda çözmek
Montaj yüzeyini proje aşamasında değerlendirmek
Servis
Cihaz monte edilebiliyor
Cihaz ileride servis edilebiliyor
Borulama
En uzak noktaya taşımak
Dış ünite konumunu sistem bütünüyle değerlendirmek
Mimari
Cihaz tamamen gizlensin
Görünüm ile hava hareketini birlikte çözmek
Taşıma
Montaj günü karar vermek
Taşıma rotasını proje aşamasında planlamak
VRF Dış Ünite Yerleşiminde Sık Yapılan Hatalar
Yalnız Cihaz Ölçülerine Bakmak
Cihazın fiziksel ölçüsü kadar servis ve hava alanı da hesaba katılmalıdır.
Hava Atışının Önünü Kapatmak
Parapet, duvar veya mimari kaplamaların cihazın hava hareketine etkisi değerlendirilmelidir.
Çok Sayıda Dış Üniteyi Yalnız Alana Göre Dizmek
Dış ünitelerin birbirleriyle olan hava ilişkisi ve servis koridorları dikkate alınmalıdır.
Servis Alanı Bırakmamak
Yalnız ilk montajın yapılabilmesi değil, ileride bakım ve parça değişiminin nasıl yapılacağı da düşünülmelidir.
Gürültüyü Yalnız Katalog Değerine Göre Değerlendirmek
Cihazın gerçek konumu, yakın kullanım alanları ve aynı noktadaki cihaz sayısı ses değerlendirmesinin parçasıdır.
Borulama Kararından Bağımsız Yer Seçmek
Dış ünite sistem tasarımından kopuk biçimde konumlandırılmamalıdır.
Mimari Gizleme Elemanlarını Sonradan Eklemek
Dış ünite çevresine sonradan eklenen kaplama ve paneller hava giriş-çıkış koşullarını değiştirebilir. Mimari çözüm VRF projesiyle koordineli ilerlemelidir.
Proje Sahibi Dış Ünite Yeri İçin Hangi Soruları Sormalı?
- Seçilen alan ürünün servis ve hava boşluğu gerekliliklerini karşılıyor mu?
- Hava giriş veya çıkışının önünde parapet, duvar ya da başka bir engel bulunuyor mu?
- Birden fazla dış ünite birbirinin hava hareketini etkileyebilir mi?
- Cihazlara servis için güvenli erişim sağlanabiliyor mu?
- Yakındaki kullanım alanları açısından ses koşulları değerlendirildi mi?
- Montaj yüzeyi ve taşıyıcı alan titreşim açısından uygun mu?
- Dış ünite konumu borulama güzergâhıyla birlikte değerlendirildi mi?
- Cihazların sahaya nasıl taşınacağı proje aşamasında planlandı mı?
Sık Sorulan Sorular
VRF dış ünitesi çatıya konur mu?
Evet. Hava sirkülasyonu, servis erişimi, taşıma, borulama ve yapısal koşullar uygunsa çatı dış ünite alanı olarak değerlendirilebilir. Kesin uygunluk saha ve ürün koşullarına göre belirlenmelidir.
VRF dış ünitesi için kaç santimetre boşluk gerekir?
Bütün VRF dış üniteleri için geçerli tek bir evrensel mesafe yoktur. Minimum servis ve hava boşlukları seçilen üretici, ürün serisi ve cihazların yerleşim düzenine göre belirlenir.
VRF dış ünitesi balkona konur mu?
Teknik balkon veya teras uygun olabilir. Ancak hava giriş ve çıkışı, çevredeki duvarlar, parapet, servis erişimi ve yakın kullanım alanları açısından ayrıca kontrol edilmelidir.
VRF dış ünitesi ses yapar mı?
Evet. Fan ve kompresör gibi çalışan bileşenler nedeniyle işletme sesi oluşur. Ses etkisi model, kapasite, çalışma yükü, cihaz adedi ve dış ünitenin bulunduğu noktaya göre değerlendirilmelidir.
Dış ünitenin önünü dekoratif panelle kapatabilir miyiz?
Mimari elemanlar dış ünitenin hava giriş ve çıkışını veya servis erişimini kısıtlamamalıdır. Çözüm seçilen cihazın üretici gereklilikleri ve proje koşullarına göre değerlendirilmelidir.
VRF Dış Ünite Alanınızı Proje Aşamasında Değerlendirin
Dış ünite adedi, kullanılabilir alan, hava sirkülasyonu, servis erişimi, ses koşulları ve borulama güzergâhı birbirinden bağımsız kararlar değildir. Dış ünitenin yalnız fiziksel olarak yerleştirilebildiği değil, VRF sisteminin teknik ihtiyaçlarını karşılayan bir noktada konumlandırılması gerekir.
