VRF projesi veya teklif sürecini başlatmak için bütün mekanik projenin tamamlanmış olması gerekmez. İlk değerlendirme; yapının türü, yaklaşık alanı, kat sayısı, mahal kullanımları, mimari planlar ve mevcut saha bilgileri üzerinden başlayabilir.
Paylaşılan bilgiler ne kadar açık ve güncelse kapasite, zonlama, iç-dış ünite yerleşimi ve uygulama koşullarının değerlendirilmesi de o kadar sağlıklı yapılabilir. Özellikle mevcut yapılarda fotoğraflar ve saha bilgileri, mimari çizimde görünmeyen kısıtların erken fark edilmesine yardımcı olur.
Bu rehber, VRF proje keşfi veya teklif talebi göndermeden önce hangi dosya ve bilgilerin hazırlanmasının faydalı olduğunu açıklar.
İlk VRF Değerlendirmesi İçin Minimum Hangi Bilgiler Gerekir?
İlk görüşmede müşteriden eksiksiz bir proje dosyası beklenmesi gerekmez. Ön değerlendirmeyi başlatmak için temel yapı ve kullanım bilgilerinin bulunması çoğu durumda yeterlidir.
İlk aşamada mümkünse şu bilgiler paylaşılmalıdır:
- Yapının kullanım türü
- Projenin bulunduğu şehir veya lokasyon
- Yaklaşık toplam kullanım alanı
- Kat sayısı
- İklimlendirilecek mahal veya oda sayısı
- Mahallerin kullanım amaçları
- Yapının yeni bina mı mevcut bina mı olduğu
- Varsa mimari kat planları
- Mevcut yapıya ait güncel fotoğraflar
- Dış üniteler için düşünülen alan
- Projenin hedeflenen uygulama zamanı
Bu bilgiler kesin cihaz seçimini tek başına oluşturmaz. Ancak projenin ölçeğinin, yapı tipinin ve hangi konuların keşifte ayrıca incelenmesi gerektiğinin anlaşılmasını sağlar.
Mimari Plan VRF Projesi İçin Neden Önemlidir?

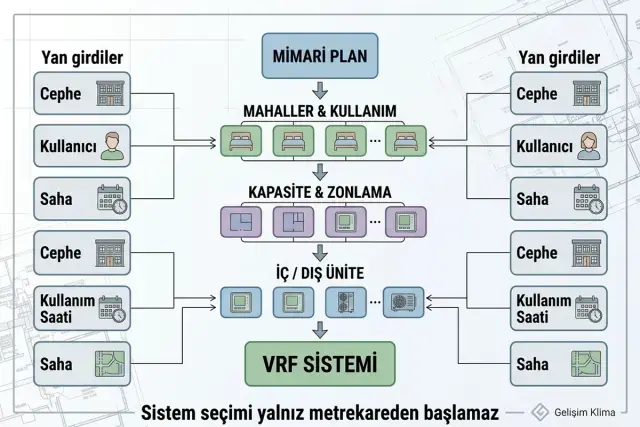

Mimari plan, VRF projelendirmesinde yalnız toplam metrekareyi görmek için kullanılmaz. Katların, mahallerin ve teknik alanların birbiriyle ilişkisini değerlendirmeye yardımcı olur.
Plan üzerinden genel olarak şu başlıklar incelenebilir:
- Mahal isimleri ve kullanımları
- Yaklaşık ölçüler ve alanlar
- Katlar arası ilişki
- İç üniteler için aday yerleşim noktaları
- Koridor ve dolaşım alanları
- Mevcut veya planlanan şaftlar
- Asma tavan bulunan alanlar
- Dış ünite alanıyla iç üniteler arasındaki ilişki
- Boru ve tesisat güzergâhı açısından olası geçişler
Mimari çizim aynı zamanda kapasite ve zonlama kararlarının yalnız toplam bina alanından değil, mahal bazında değerlendirilmesine imkân verir.
VRF Projesi İçin DWG Dosyası Şart mı?
İlk ön değerlendirme için DWG dosyasının mutlaka hazır olması gerekmez.
Projenin mevcut durumuna göre şu kaynaklar başlangıç için faydalı olabilir:
- PDF mimari plan
- Okunaklı kat planı
- Ölçülü çizim
- Mevcut yapıya ait fotoğraflar
- Temel mahal ve alan listesi
Detaylı projelendirme aşamasında kullanılacak çizim formatı ve ihtiyaç duyulan teknik dosyalar ayrıca belirlenebilir.
Bu nedenle elinizde yalnız PDF bulunması proje değerlendirmesinin başlatılamayacağı anlamına gelmez. Esas konu, paylaşılan çizimin mahalleri ve mevcut yapıyı yeterince anlaşılır biçimde göstermesidir.
Mahal Kullanım Bilgileri Neden Gereklidir?
Aynı büyüklükteki bütün odalar aynı iklimlendirme ihtiyacına sahip değildir.
Örneğin aynı büyüklükteki bir toplantı odası, açık ofis, restoran alanı veya yatak odası aynı kullanım süresine, kişi yoğunluğuna ve iç yüke sahip olmayabilir.
Bu nedenle her mahal için mümkün olduğunca şu bilgiler verilmelidir:
- Mahal adı
- Kullanım amacı
- Yaklaşık kullanım saatleri
- Beklenen kişi sayısı
- Özel ekipman veya yüksek iç yük bulunup bulunmadığı
- Bağımsız sıcaklık kontrolü ihtiyacı
Bu bilgiler kapasite seçimi kadar zonlama kararının da temel girdileridir.
Kullanıcı Sayıları Neden Önemlidir?
İnsan yoğunluğu mahallerin ısı yükünü etkileyen proje girdilerinden biridir. Bu nedenle sürekli az sayıda kişinin bulunduğu bir ofis ile kısa süre içinde yoğun kullanılan bir toplantı salonunun aynı şekilde değerlendirilmesi doğru değildir.
Kullanıcı sayısı özellikle şu alanlarda önem kazanabilir:
- Toplantı salonları
- Ofisler
- Restoran ve sosyal alanlar
- Otel ortak alanları
- Eğitim veya toplantı mekânları
Kapasitenin hangi diğer bilgiler üzerinden belirlendiğini VRF Klima Kapasitesi Nasıl Belirlenir? rehberinde inceleyebilirsiniz.
Cephe ve Cam Bilgileri Neden Paylaşılmalıdır?
Binanın cephe yönleri ve cam yüzeyleri, mahallerin güneş ve dış ortam etkilerini değiştirebilir.
Örneğin aynı kattaki farklı cephelere bakan iki mahal aynı büyüklükte olsa bile gün içerisinde farklı yük davranışları gösterebilir.
Bu nedenle mümkünse mimari planda şu bilgilerin anlaşılır olması faydalıdır:
- Cephe yönleri
- Geniş cam yüzeyler
- Cephe boyunca uzanan vitrinler
- Çatıya veya terasa komşu alanlar
Bu bilgiler yalnız kapasite hesabını değil, farklı mahallerin aynı kontrol grubu içerisinde değerlendirilip değerlendirilemeyeceğini de etkileyebilir.
Dış Ünite Alanı Hakkında Hangi Bilgiler Paylaşılmalıdır?
VRF dış ünitesi için yalnız “çatıda yer var” bilgisi yeterli olmayabilir.
İlk değerlendirmede dış ünite için düşünülen alanla ilgili mümkünse şu bilgiler paylaşılmalıdır:
- Çatı, teras, teknik balkon veya zemin alanı olduğu
- Alanı gösteren fotoğraflar
- Yaklaşık ölçüler
- Duvar ve parapetler
- Çevrede bulunan diğer mekanik ekipmanlar
- Alana ulaşım ve taşıma koşulları
- Yakındaki pencere, oda veya kullanılan teraslar
- Binaya giriş ve borulama açısından olası bağlantı noktaları
Dış ünitenin fiziksel olarak sığması tek başına teknik uygunluk anlamına gelmez. Hava dolaşımı, servis erişimi, ses, taşıma ve borulama koşulları projelendirme sırasında birlikte değerlendirilmelidir.
Mevcut Bir Binada Hangi Ek Bilgiler Gerekir?
Mevcut bina projelerinde yalnız orijinal mimari plan yeterli olmayabilir. Yapı yıllar içerisinde değişmiş, yeni bölmeler eklenmiş veya mevcut tesisat alanları farklı şekilde kullanılmış olabilir.
Bu nedenle mevcut yapılarda ayrıca şu bilgiler faydalıdır:
- Mevcut klima sisteminin türü ve durumu
- Mevcut iç ve dış ünite konumları
- Şaftların güncel durumu
- Asma tavan veya tavan içi boşluklar
- Mevcut boru ve tesisat güzergâhları
- Drenaj noktaları
- Elektrik altyapısına ilişkin mevcut bilgiler
- Dekorasyona yapılabilecek müdahale sınırları
- Binanın çalışma saatleri
- Uygulamanın bina kullanımdayken yapılıp yapılmayacağı
- Saha erişimi veya çalışma saatleriyle ilgili kısıtlar
Fotoğraflar bu aşamada oldukça yardımcı olabilir. Ancak tavan içi alan, şaft, dış ünite erişimi veya mevcut tesisatın gerçek durumu yalnız fotoğraftan kesin olarak değerlendirilemiyorsa yerinde keşif gerekebilir.
Renovasyon koşullarını daha ayrıntılı görmek için Mevcut Bir Binaya VRF Klima Uygulanabilir mi? rehberini inceleyebilirsiniz.
VRF Teklifi İçin Hangi Bilgiler Gereklidir?
Ön değerlendirme sonrasında teklif kapsamının netleşebilmesi için yalnız cihaz kapasitesinin değil, satın alma ve uygulama beklentilerinin de anlaşılması gerekir.
Teklif öncesinde mümkünse şu konular netleştirilmelidir:
- Varsa marka veya ürün tercihi
- İstenen iç ünite tipleri
- Talebin yalnız ürün tedariği mi yoksa proje ve uygulamayı da kapsayan daha geniş bir VRF işi mi olduğu
- Uygulama için hedeflenen tarih
- Binanın kullanımda olup olmadığı
- Oda veya zon bazlı kontrol beklentileri
- Merkezi kumanda talebi olup olmadığı
- Mevcut cihaz veya altyapının kullanılıp kullanılmayacağı
- Elektrik ve drenaj gibi diğer disiplinlerin kapsam ve sorumlulukları
- Vinç, iskele, karot veya mimari müdahale gibi saha ihtiyaçları
Bu bilgilerin erken aşamada konuşulması, farklı tekliflerin aynı kapsam üzerinden karşılaştırılmasını kolaylaştırır. Cihaz, marka, kumanda, malzeme ve dahil-hariç kalemlerin nasıl ele alındığını VRF klima satışı ve ürün tedariği sayfasında inceleyebilirsiniz.
Elektrik ve Drenaj Bilgileri Nasıl Paylaşılmalıdır?
VRF sisteminin ihtiyaç duyduğu elektrik ve drenaj koşulları proje değerlendirmesinin parçalarıdır ancak uygulama sorumlulukları ayrı disiplinlerde olabilir.
Gelişim Klima seçilen VRF sistemi için gerekli elektrik ihtiyaç bilgilerini ilgili ekiple paylaşır. Elektrik tesisatı, kablolama ve diğer elektrik uygulamaları ilgili elektrikçi tarafından gerçekleştirilir.
Drenaj tesisatı ise ilgili tesisatçı tarafından uygulanır; Gelişim Klima drenaj çözümünün VRF sistemiyle uyumunu kontrol eder.
Bu nedenle mevcut yapıdaki elektrik ve drenaj koşullarına ilişkin bilgi veya fotoğrafların paylaşılması proje koordinasyonunu kolaylaştırabilir, ancak bu işlerin tamamının VRF uygulama kapsamına dahil olduğu varsayılmamalıdır. Montaj, test, devreye alma ve diğer saha sorumluluklarının kapsamını anahtar teslim VRF uygulaması sayfasında görebilirsiniz.
Bütün Bilgiler Hazır Değilse VRF Keşfi Yapılabilir mi?
Evet. Bütün dosyaların eksiksiz hazırlanmış olması keşif veya ön değerlendirme talebi göndermek için zorunlu değildir.
Elinizde yalnız mimari plan, temel yapı bilgileri ve birkaç saha fotoğrafı varsa süreç bunlarla başlayabilir. Eksik teknik bilgiler keşif ve projelendirme sırasında ayrıca netleştirilebilir.
Özellikle mevcut yapılarda planla saha arasında fark bulunabileceği için keşfin amaçlarından biri zaten eksik veya belirsiz proje bilgilerini yerinde doğrulamaktır.
Önemli olan mevcut bilgilerin olabildiğince doğru paylaşılması ve bilinmeyen noktaların kesinmiş gibi varsayılmamasıdır.
VRF Projesi Göndermeden Önce Kontrol Listesi
Bilgi / Dosya
İlk Değerlendirmedeki Faydası
Mimari plan
Mahaller, ölçüler ve yerleşim ilişkisini gösterir.
Yapı türü
Kullanım senaryosunun anlaşılmasını sağlar.
Yaklaşık alan
Proje ölçeği hakkında ilk bilgi verir.
Kat sayısı
Düşey dağıtım ve saha yapısını anlamaya yardımcı olur.
Mahal kullanımları
Kapasite ve zonlama kararlarını destekler.
Kullanıcı bilgileri
Mahallerin yük ve kullanım profilinin anlaşılmasına yardımcı olur.
Cephe / cam bilgisi
Isı yükü ve zonlama değerlendirmesini destekler.
Dış ünite alanı
Yerleşim ve borulama seçeneklerini etkiler.
Saha fotoğrafları
Mevcut fiziksel koşulların ön değerlendirmesini kolaylaştırır.
Yeni / mevcut bina bilgisi
Uygulama ve keşif yaklaşımını değiştirir.
Uygulama zamanı
Teklif ve saha planlamasını etkiler.
Özel kullanım beklentileri
Kontrol ve sistem seçiminde dikkate alınır.
Proje Dosyası Gönderirken 10 Maddelik Hızlı Checklist
- Mimari plan mevcut mu?
- Yapının kullanım türü belli mi?
- Yaklaşık toplam alan ve kat sayısı biliniyor mu?
- İklimlendirilecek mahaller işaretlendi mi?
- Mahallerin kullanım amaçları biliniyor mu?
- Yaklaşık kullanıcı sayıları paylaşılabilir mi?
- Dış ünite için düşünülen alan belli mi?
- Mevcut yapıda güncel fotoğraflar var mı?
- Yeni bina mı, renovasyon mu olduğu belirtildi mi?
- Uygulama zamanı ve özel kontrol beklentileri paylaşıldı mı?
Sık Sorulan Sorular
VRF teklif almak için mimari proje şart mı?
Mimari plan değerlendirmeyi önemli ölçüde kolaylaştırır ancak ilk görüşmenin başlaması için bütün proje dosyalarının eksiksiz olması zorunlu değildir. Mevcut bilgiler ve saha fotoğrafları üzerinden ön değerlendirme başlatılabilir.
DWG dosyası olmadan VRF projesi değerlendirilebilir mi?
İlk değerlendirmede okunaklı PDF veya başka bir mimari plan formatı yeterli olabilir. Detaylı projelendirme için gerekli dosya formatları süreç içerisinde ayrıca belirlenebilir.
Sadece bina fotoğraflarıyla teklif alınabilir mi?
Fotoğraflar ön değerlendirmeye yardımcı olabilir ancak alan, kapasite, şaft, borulama ve diğer teknik koşulların tamamını tek başına göstermeyebilir. Ek bilgi veya yerinde keşif gerekebilir.
Mahal isimlerini paylaşmak neden önemli?
Ofis, toplantı odası, restoran veya yatak odası aynı büyüklükte olsa bile farklı kullanım ve yük profillerine sahip olabilir.
Dış ünite alanı teklif öncesinde belli olmalı mı?
Mümkünse aday alanın bilinmesi faydalıdır. Dış ünite yeri borulama, servis erişimi, ses, taşıma ve sistem yerleşimini etkileyebilir.
Mevcut binada keşif neden daha önemlidir?
Eski çizimler binanın güncel durumunu göstermeyebilir. Şaft, tavan, mevcut tesisatlar ve mimari müdahale sınırları sahada doğrulanabilir.
Tüm bilgiler hazır değilse ücretsiz keşif talep edilebilir mi?
Evet. Mevcut dosya ve temel yapı bilgileriyle süreç başlatılabilir; eksik bilgiler keşif ve proje değerlendirmesinde netleştirilebilir.
VRF Projenizi Ön Değerlendirme İçin Gönderin
Mimari planınızı, yapının kullanım bilgilerini ve varsa mevcut saha fotoğraflarını paylaşın. VRF sisteminin kapasite, zonlama, iç-dış ünite yerleşimi ve uygulama koşulları ücretsiz proje keşfi kapsamında değerlendirilsin.
