Bosch AF2-4CC — Dört Yöne Üflemeli Kompakt Kaset
Bosch AF2-4CC, 60×60 cm grid tavan modülüne oturan 1,5–6,3 kW dört yöne üflemeli kompakt VRF kaseti; radar sensörlü boş oda optimizasyonuyla.
Bosch AF2-4CC — Dört Yöne Üflemeli Kompakt Kaset Nedir, Nerede Kullanılır?

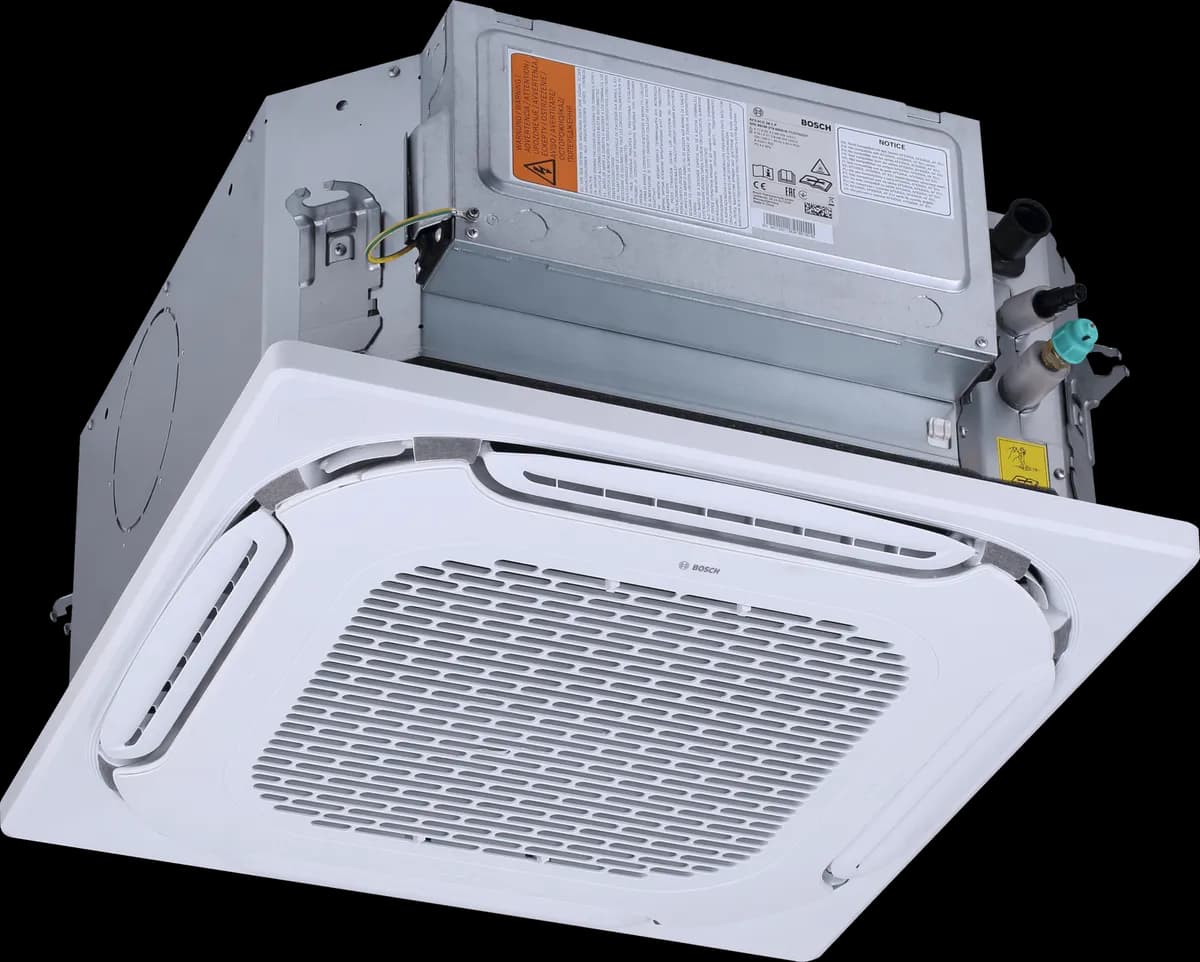

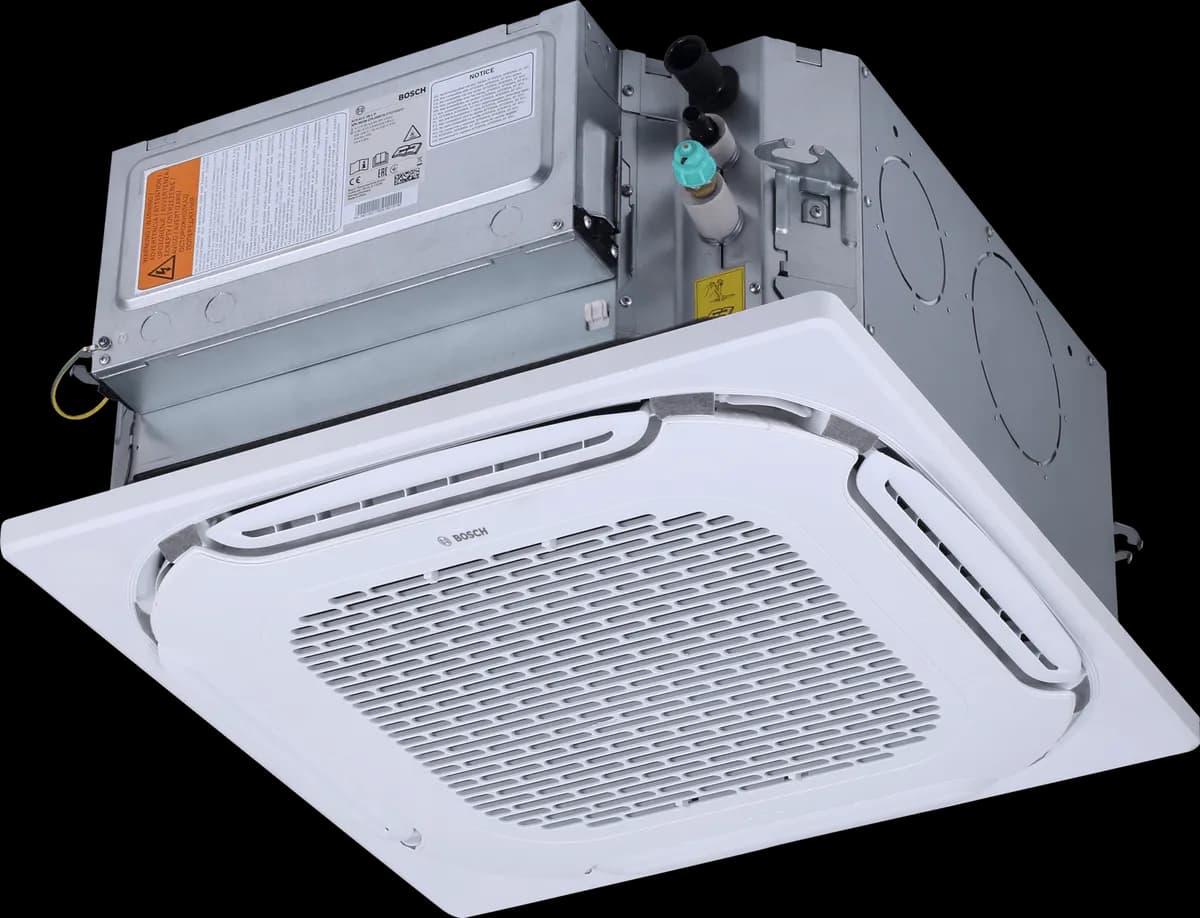

AF2-4CC, 60 × 60 cm modüllü asma tavanlar için boyutlandırılmış dört yönlü kompakt kasettir: tek bir tavan modülü sökülerek yerine monte ediliyor. Gövde 575 × 235 × 575 mm, AF2-P 4CC dekoratif paneli 620 × 620 mm. 1,5 ile 6,3 kW arasında yedi kapasite bulunduğundan küçük toplantı odalarından açık ofis bölümlerine kadar aynı ürün ailesiyle kademelendirme yapılabiliyor.
Panelden 360° hava üflemesi yapılıyor ve kanatların klape motorları ayrı ayrı kontrol edilebiliyor; böylece bir masaya ya da kapıya doğru esen kanat tek başına ayarlanabiliyor. Radar sensörü odada kimse olmadığını algıladığında oda sıcaklığı otomatik olarak ayarlanıyor; bu ayarın sınırları oda kumandasından tanımlanıyor.
Kaynak tablosunda modeller arasında yalnızca kapasite, fan güç tüketimi ve ağırlık değişiyor; gövde ve panel ölçüsü tüm seride aynı. Bu, aynı tavan gridinde farklı kapasiteli üniteleri görsel bütünlüğü bozmadan kullanmayı kolaylaştırır.
Öne Çıkan Özellikler
- 60 × 60 cm grid tavanlara tek modül sökülerek montaj
- 360° hava üflemesiyle odada eşit sıcaklık dağılımı
- Radar sensörüyle boş oda optimizasyonu; ayar sınırları oda kumandasından
- Kanat klape motorlarının ayrı ayrı kontrolü
Bosch AF2-4CC — Dört Yöne Üflemeli Kompakt Kaset Teknik Verileri
| Özellik | AF2-4CC 15-1 P | AF2-4CC 22-1 P | AF2-4CC 28-1 P | AF2-4CC 36-1 P | AF2-4CC 45-1 P | AF2-4CC 56-1 P | AF2-4CC 63-1 P |
|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi (kW) | 1,5 | 2,2 | 2,8 | 3,6 | 4,5 | 5,6 | 6,3 |
| Isıtma kapasitesi (kW) | — | 2,4 | 3,2 | 4,0 | 5,0 | 6,3 | 7,1 |
| Soğutma güç tüketimi (kW) | 0,01 | 0,01 | 0,02 | 0,02 | 0,03 | 0,04 | 0,05 |
| Hava debisi, 0 Pa (yüksek / düşük fan) (m³/h) | 450 / 295 | 450 / 295 | 510 / 340 | 530 / 345 | 640 / 425 | 810 / 535 | 905 / 605 |
| Ses basıncı, 0 Pa (yüksek / düşük fan) (dB(A)) | 29 / 25 | 29 / 25 | 30 / 25 | 31 / 25,5 | 36,5 / 26,5 | 39 / 32 | 43 / 33,5 |
| Ses gücü, 0 Pa (yüksek / düşük fan) (dB(A)) | 40 / 38 | 40 / 38 | 42 / 38 | 42 / 38 | 44 / 41 | 48 / 41 | 51 / 42 |
| Net ölçüler (G × Y × D) (mm) | 575 × 235 × 575 | 575 × 235 × 575 | 575 × 235 × 575 | 575 × 235 × 575 | 575 × 235 × 575 | 575 × 235 × 575 | 575 × 235 × 575 |
| Net ağırlık (kg) | 12,14 | 12,136 | 12,136 | 13,136 | 13,136 | 14,14 | 14,14 |
| Drenaj bağlantısı dış çapı (mm) | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Minimum devre akımı (MCA) (A) | 0,46 | 0,46 | 0,54 | 0,54 | 0,61 | 0,65 | 0,81 |
| Maksimum sigorta (MFA) (A) | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Soğutucu akışkan | R410A / R32 | R410A / R32 | R410A / R32 | R410A / R32 | R410A / R32 | R410A / R32 | R410A / R32 |
Dekoratif panel
| Özellik | AF2-P 4CC |
|---|---|
| Net ölçüler (G × Y × D) (mm) | 620 × 65 × 620 |
| Net ağırlık (kg) | 1,52 |
Model adları, ürün kodları, teknik veriler ve görseller Bosch Ticari ve Endüstriyel Çözümler kaynağından alınmıştır (2026-10-01 tarihli katalog). Bosch markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
Bosch Ürün Ailesinden Diğer Modeller
AF2-4CR — Dairesel Atışlı Kaset
2,8 – 14 kW
AF2-4CR xx-1 P
360° hava çıkışlı ince tavan ünitesi.
Detaylı bilgi

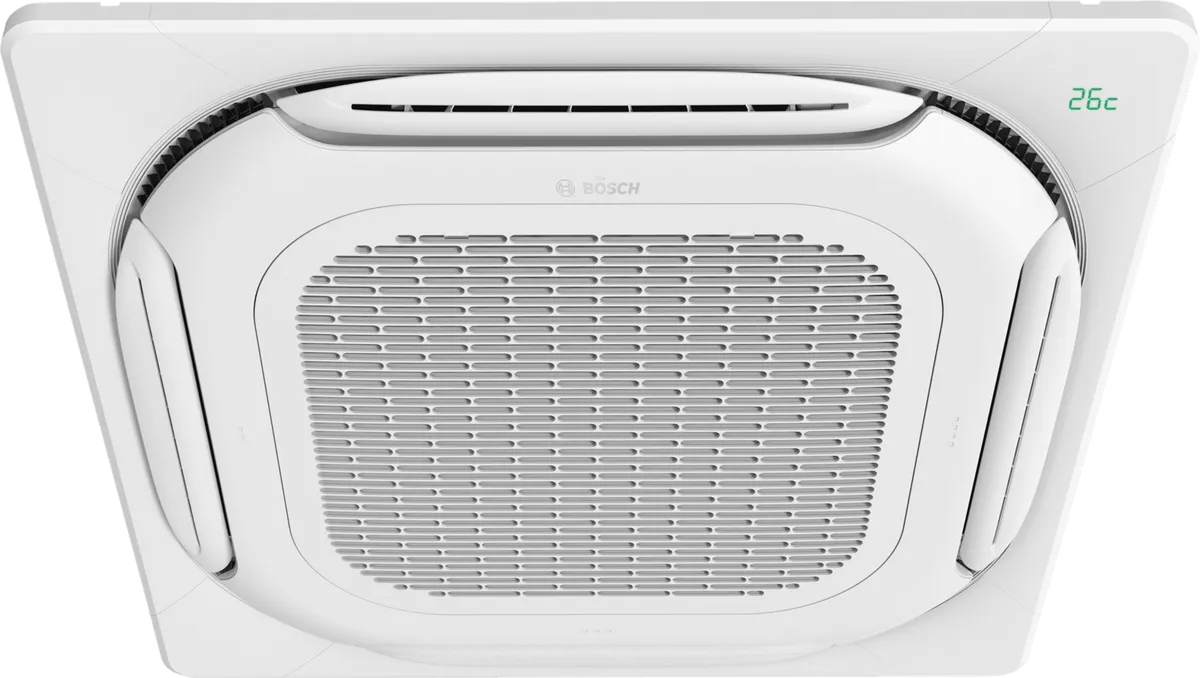

AF2-4CS — Dairesel Atışlı Kaset (Air Dry)
4,5 – 14 kW
AF2-4CS xx-1 P
Yüksek nemli mekânlar için artırılmış gizli soğutma.
Detaylı bilgi

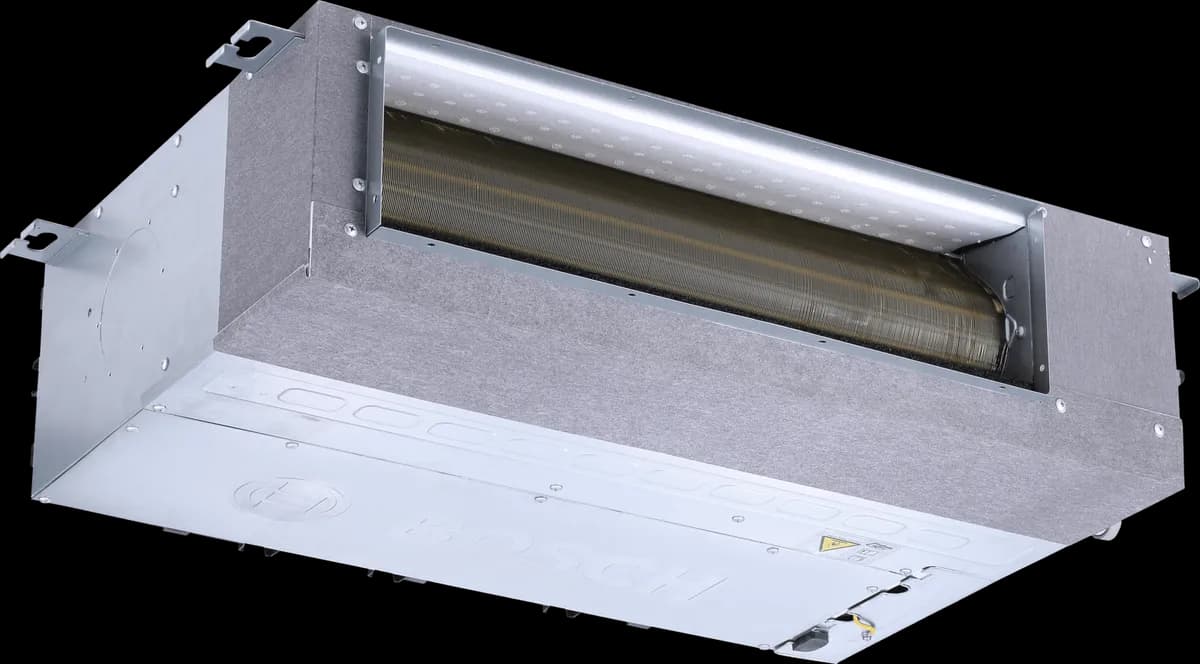

AF2-DL — Düşük Statik Basınçlı Gizli Tavan
1,5 – 11,2 kW
AF2-DL xx-1 P
Tüm modellerde 199 mm gövde yüksekliği.
Detaylı bilgi

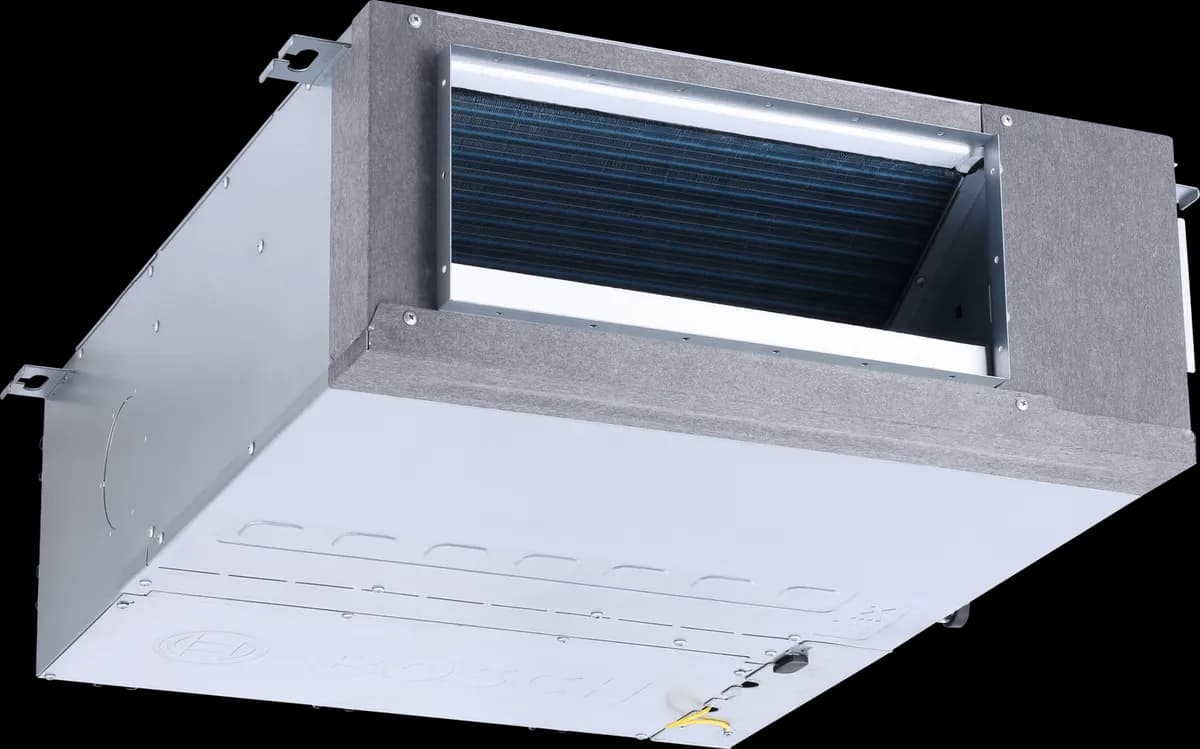

AF2-DM — Orta Statik Basınçlı Gizli Tavan
