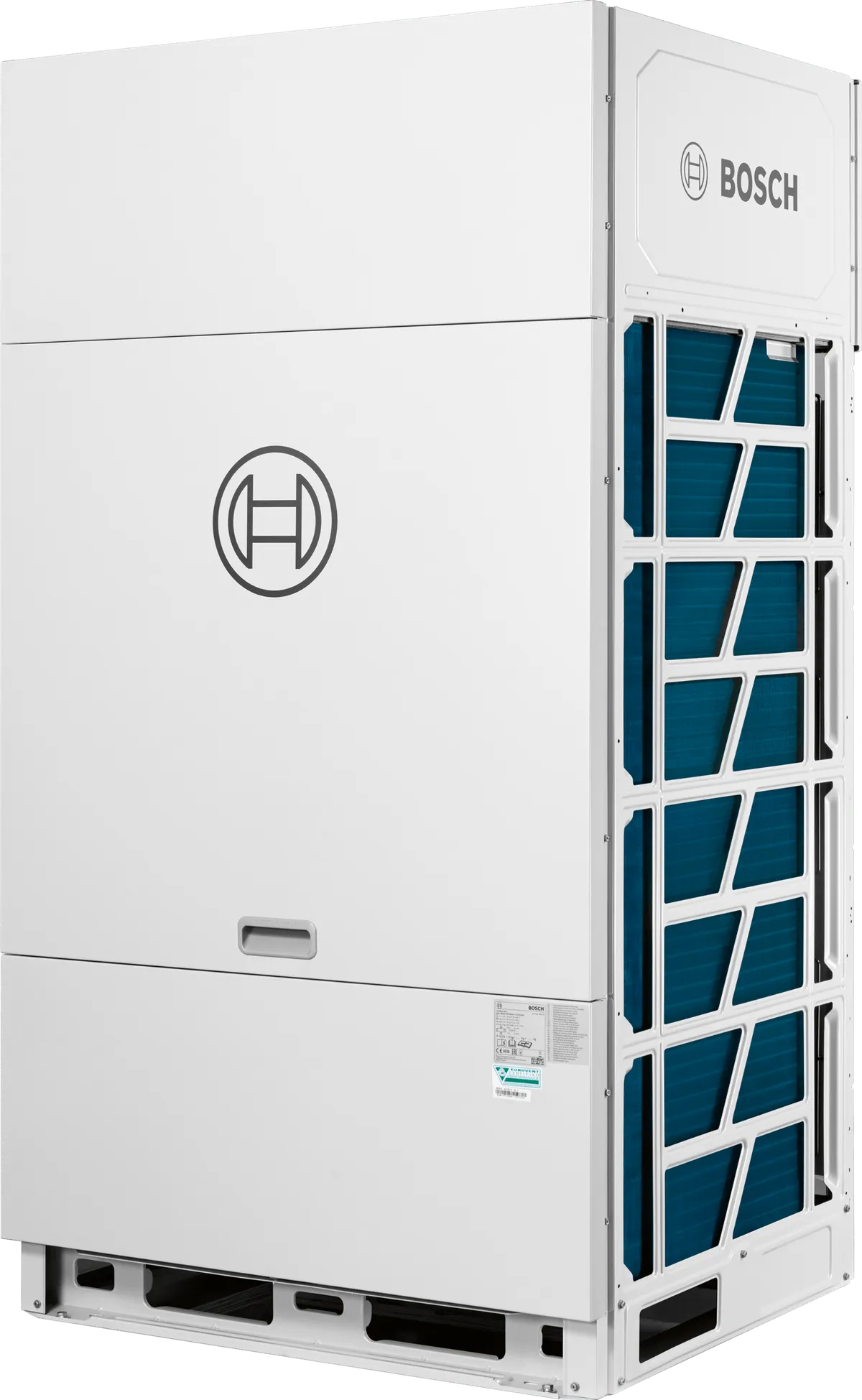

Bosch AF5301A / AF5301A C
Bosch AF5301A, 25–90 kW arasında 13 kapasitede VRF dış ünitesi; C modelleri üç üniteye kadar kaskadla 270 kW'a çıkar. Büyük ticari binalar için.
Bosch AF5301A / AF5301A C Nedir, Nerede Kullanılır?
AF5301A serisi üç farklı gövdede 25,2 ile 90 kW arasında 13 kapasite sunuyor: 25–45 kW modeller 940 mm, 50–67 kW modeller 1340 mm, 73–90 kW modeller 1880 mm genişliğinde; yükseklik 1760, derinlik 825 mm. Seri iki kola ayrılıyor: AF5301A tek başına çalışan, kaskad edilemeyen üniteler; AF5301A C ise üç dış üniteye kadar birleştirilerek 270 kW sistem kapasitesine ulaşabiliyor.
Kompresör buhar enjeksiyonlu scroll tipte; Bosch soğutmada +55 °C'ye, ısıtmada −30 °C'ye kadar çalışma aralığı veriyor. Bağlı iç ünite kapasite oranı %50–200 aralığında tutulabiliyor ve kaynak tablosuna göre tek dış üniteye modele bağlı olarak 21 ile 64 arasında iç ünite bağlanabiliyor. İki kablolu, polaritesiz Super Link haberleşmesi farklı kablolama topolojilerine izin veriyor.
Ürün kataloğunda toplam bakır boru uzunluğu 1100 m, iç ve dış ünite arasındaki seviye farkı 110 m olarak veriliyor; bu değerler çok katlı otel, hastane ve ofis bloklarında dış üniteleri çatıda toplamayı kolaylaştırır. Seçimde kaskad ihtiyacı, gövde genişliği ve kısmi yük verimi (SEER/SCOP) birlikte değerlendirilmeli.
Öne Çıkan Özellikler
- Üç gövdede 90 kW'a kadar 13 kapasite; C serisinde 270 kW'a kadar kaskad
- Soğutmada +55 °C'ye, ısıtmada −30 °C'ye kadar çalışma aralığı
- Buhar enjeksiyonlu scroll kompresör ve sıcaklıkları otomatik ayarlayan akıllı enerji yönetimi
- İki kablolu, polaritesiz Super Link haberleşmesi; iç ünitenin enerjisi kesilse de sistem çalışır
- Otomatik yedekleme, acil durum modu ve tamamen kapalı elektronik kontrol kutusu
- Toz ve kar için kendi kendini temizleme fonksiyonları
Bosch AF5301A / AF5301A C Teknik Verileri
25–45 kW modeller
| Özellik | AF5301A 25-3 | AF5301A 28-3 | AF5301A 33-3 | AF5301A 40-3 | AF5301A 45-3 |
|---|---|---|---|---|---|
| Soğutma kapasitesi (kW) | 25,2 | 28 | 33,5 | 40 | 45 |
| Isıtma kapasitesi (kW) | 25,2 | 28,0 | 33,5 | 40,0 | 45,0 |
| Soğutma güç tüketimi (kW) | 7,8 | 8,7 | 11,5 | 13,8 | 17,9 |
| Isıtma güç tüketimi (kW) | 6,4 | 7,3 | 9,4 | 11,1 | 12,5 |
| SEER | 7,4 | 7,3 | 7,2 | 6,9 | 6,7 |
| SCOP | 4,5 | 4,4 | 4,5 | 4,5 | 4,4 |
| Bağlanabilir iç ünite sayısı (maks.) (adet) | 21 | 24 | 28 | 34 | 39 |
| Bağlanabilir iç ünite kapasite oranı (%) | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 |
| Kompresör tipi | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör |
| Fan hava debisi (m³/h) | 12600 | 12600 | 13500 | 15600 | 15600 |
| Ses basınç seviyesi (dB(A)) | 58 | 58 | 61 | 63 | 65 |
| Ses güç seviyesi (dB(A)) | 83,0 | 84,0 | 85,0 | 86,0 | 86,0 |
| Net ölçüler (G × Y × D) (mm) | 940 × 1760 × 825 | 940 × 1760 × 825 | 940 × 1760 × 825 | 940 × 1760 × 825 | 940 × 1760 × 825 |
| Net ağırlık (kg) | 195 | 195 | 195 | 218 | 218 |
| Soğutucu akışkan | R410A | R410A | R410A | R410A | R410A |
| Soğutucu akışkan miktarı (kg) | 7 | 7 | 7 | 8 | 8 |
| Güç kaynağı (V / faz / Hz) | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 |
50–90 kW modeller
| Özellik | AF5301A 50-3 | AF5301A 56-3 | AF5301A 62-3 | AF5301A 67-3 | AF5301A 73-3 | AF5301A 79-3 | AF5301A 85-3 | AF5301A 90-3 |
|---|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi (kW) | 50 | 56 | 61,5 | 67 | 73 | 78,5 | 85 | 90 |
| Isıtma kapasitesi (kW) | 50,0 | 56,0 | 61,5 | 67,0 | 73,0 | 78,5 | 85,0 | 90,0 |
| Soğutma güç tüketimi (kW) | 17,9 | 21,6 | 25,3 | 30,7 | 34,8 | 32 | 37 | 41,9 |
| Isıtma güç tüketimi (kW) | 13,2 | 15,3 | 16,9 | 18,9 | 21,9 | 22,6 | 24,6 | 27,3 |
| SEER | 6,9 | 6,7 | 6,8 | 6,5 | 5,8 | 6,4 | 6,3 | 6,1 |
| SCOP | 4,5 | 4,4 | 4,5 | 4,5 | 4,2 | 4,3 | 4,2 | 4,2 |
| Bağlanabilir iç ünite sayısı (maks.) (adet) | 43 | 48 | 53 | 58 | 63 | 64 | 64 | 64 |
| Bağlanabilir iç ünite kapasite oranı (%) | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 | 50 – 200 |
| Kompresör tipi | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör | Scroll kompresör |
| Fan hava debisi (m³/h) | 22000 | 22000 | 21500 | 21500 | 29000 | 28000 | 28000 | 28000 |
| Ses basınç seviyesi (dB(A)) | 65 | 66 | 66 | 67 | 68 | 68 | 68 | 68 |
| Ses güç seviyesi (dB(A)) | 88,0 | 89,0 | 89,0 | 92,0 | 93,0 | 93,0 | 93,0 | 93,0 |
| Net ölçüler (G × Y × D) (mm) | 1340 × 1760 × 825 | 1340 × 1760 × 825 | 1340 × 1760 × 825 | 1340 × 1760 × 825 | 1880 × 1760 × 825 | 1880 × 1760 × 825 | 1880 × 1760 × 825 | 1880 × 1760 × 825 |
| Net ağırlık (kg) | 277 | 277 | 297 | 297 | 344 | 410 | 410 | 410 |
| Soğutucu akışkan | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Soğutucu akışkan miktarı (kg) | 9,3 | 9,3 | 11,96 | 11,96 | 11,96 | 11,96 | 11,96 | 11,96 |
| Güç kaynağı (V / faz / Hz) | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 | 380 / 3 / 50 |
Model adları, ürün kodları, teknik veriler ve görseller Bosch Ticari ve Endüstriyel Çözümler kaynağından alınmıştır (2026-10-01 tarihli katalog). Bosch markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
