Mitsubishi Heavy Isı Geri Kazanımlı Taze Hava Ünitesi (SAF)
Mitsubishi Heavy SAF ısı geri kazanımlı havalandırma ünitesi; 150–1000 m³/h debi ve %75 sıcaklık değişim verimiyle ofis, sınıf ve toplantı odaları için.
Mitsubishi Heavy Isı Geri Kazanımlı Taze Hava Ünitesi (SAF) Nedir, Nerede Kullanılır?
SAF serisi, kirli iç havayı dışarı atarken içeri alınan taze havayı aynı ısı değiştiricide ön ısıtan ya da ön soğutan havalandırma ünitesidir. Altı model 150, 250, 350, 500, 800 ve 1000 m³/h nominal debiye sahiptir. Sıcaklık değişim verimi UHi ve Hi kademelerinde %75, Lo kademesinde %76–79'dur; entalpi değişim verimi soğutmada %62–71, ısıtmada %67–76 aralığındadır.
VRF iç üniteleri mahal havasını şartlandırır ama dış hava ihtiyacını tek başına karşılamaz; SAF bu boşluğu doldurur. Kalabalık toplantı odaları, sınıflar, açık ofisler ve restoranlar, taze hava miktarının yüksek tutulması gereken yerlerdir. Ünite iki adet sirocco fanla çalışır; UHi kademesinde harici statik basınç 80–140 Pa'dır, bu da kanallı dağıtıma imkân verir.
Seçimde mahallin gerekli taze hava debisi (kişi sayısı × kişi başı debi) esas alınır ve en yakın üst model seçilir. Gövde yükseklikleri 270–388 mm, ağırlıklar 25–83 kg'dır. Kumanda üniteyle birlikte gelir; besleme ve egzoz hattında yıkanabilir PS400 eleman koruma filtresi bulunur.
Öne Çıkan Özellikler
- 150–1000 m³/h nominal hava debisi; 6 model
- UHi/Hi kademesinde %75, Lo kademesinde %79'a kadar sıcaklık değişim verimi
- Entalpi değişim verimi soğutmada %62–71, ısıtmada %67–76
- UHi kademesinde 80–140 Pa harici statik basınç; 2 adet sirocco fan
- Galvaniz sac kasa; kumanda dahil; besleme ve egzozda PS400 filtre
Mitsubishi Heavy Isı Geri Kazanımlı Taze Hava Ünitesi (SAF) Teknik Verileri
| Özellik | SAF150E7 | SAF250E7 | SAF350E7 | SAF500E7 | SAF800E7 | SAF1000E7 |
|---|---|---|---|---|---|---|
| Hava debisi (UHi / Hi / Lo) (m³/h) | 150 / 150 / 120 | 250 / 250 / 190 | 350 / 350 / 240 | 500 / 500 / 440 | 800 / 800 / 630 | 1000 / 1000 / 700 |
| Harici statik basınç (UHi / Hi / Lo) (Pa) | 80 / 70 / 25 | 105 / 95 / 45 | 140 / 60 / 45 | 120 / 60 / 35 | 140 / 110 / 55 | 105 / 80 / 75 |
| Sıcaklık değişim verimi (UHi / Hi / Lo) (%) | 75 / 75 / 77 | 75 / 75 / 77 | 75 / 75 / 78 | 75 / 75 / 76 | 75 / 75 / 76 | 75 / 75 / 79 |
| Entalpi değişim verimi, soğutma (UHi / Hi / Lo) (%) | 63 / 63 / 66 | 63 / 63 / 65 | 66 / 66 / 71 | 62 / 62 / 64 | 65 / 65 / 68 | 65 / 65 / 70 |
| Entalpi değişim verimi, ısıtma (UHi / Hi / Lo) (%) | 70 / 70 / 73 | 70 / 70 / 72 | 69 / 69 / 73 | 67 / 67 / 69 | 71 / 71 / 74 | 71 / 71 / 76 |
| Güç tüketimi (W) | 92-107 | 108-123 | 178-185 | 204-225 | 360-378 | 416-432 |
| Çalışma akımı (A) | 0,42-0,45 | 0,49-0,51 | 0,81-0,77 | 0,93-0,94 | 1,64-1,58 | 1,89-1,80 |
| Fan motoru (güç × adet) (W) | 10 × 2 | 20 × 2 | 40 × 2 | 70 × 2 | 180 × 2 | 180 × 2 |

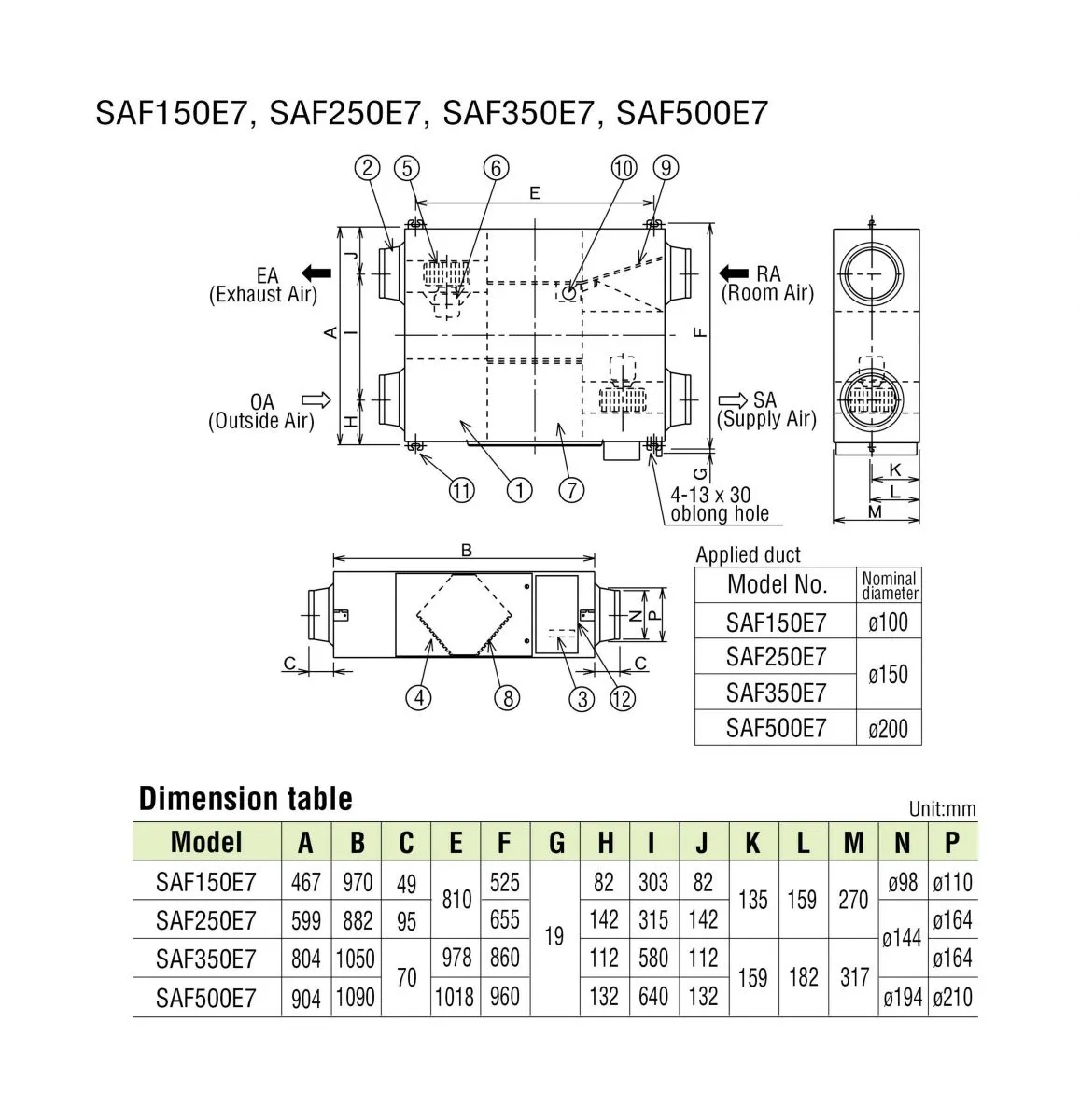

| Boyutlar (Y × G × D) (mm) | 270 × 970 × 467 | 270 × 882 × 599 | 317 × 1050 × 804 | 317 × 1090 × 904 | 388 × 1322 × 884 | 388 × 1322 × 1134 |
| Net ağırlık (kg) | 25 | 29 | 49 | 57 | 71 | 83 |
Model adları, ürün kodları, teknik veriler ve görseller Form MHI Klima Sistemleri (Mitsubishi Heavy Industries'in Türkiye ortak şirketi) kaynağından alınmıştır (2026-10-01 tarihli katalog). Mitsubishi Heavy markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
Mitsubishi Heavy Ürün Ailesinden Diğer Modeller

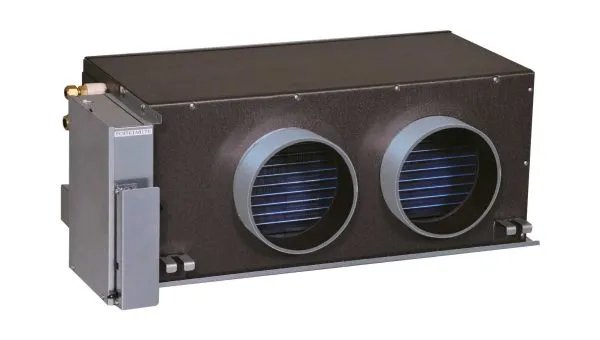

Taze Hava DX Ünitesi (SAF-DX)
2,0 – 6,3 kW
SAF-DX250E6 – SAF-DX1000E6
Taze hava kanalına VRF serpantini.
Detaylı bilgi
%100 Taze Hava Ünitesi (FDU-F)
9,0 – 28,0 kW
FDU650FKXZE1 – FDU2400FKXZE1
Yalnız dış havayı şartlandırır; 200 Pa.
Detaylı bilgi

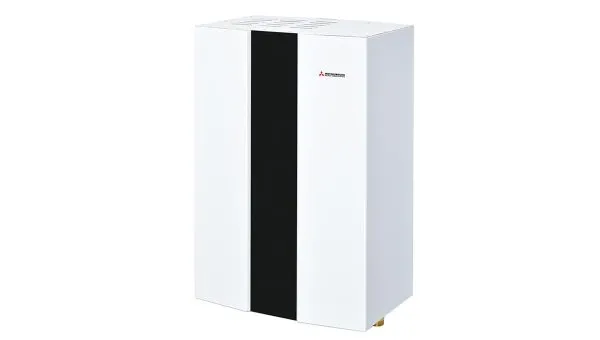

Hidro Modül (HMU)
14 – 28 kW
HMU140KXZE1 · HMU280KXZE1
VRF'ten 7–55 °C su üretir.
Detaylı bilgi

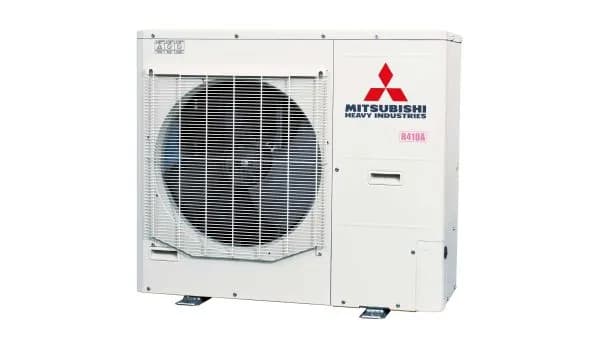

KXZEN1 / KXZES1 Mikro VRF Dış Ünite
