VRF Dış Üniteler — Isı Pompalı

Mitsubishi Heavy KXZEN1 / KXZES1 Mikro VRF Dış Ünite

Mitsubishi Heavy mikro VRF dış ünitesi; 4–6 HP, tek ya da üç faz beslemeyle 10 iç üniteye kadar. Küçük ofis, mağaza ve müstakil konutlar için.

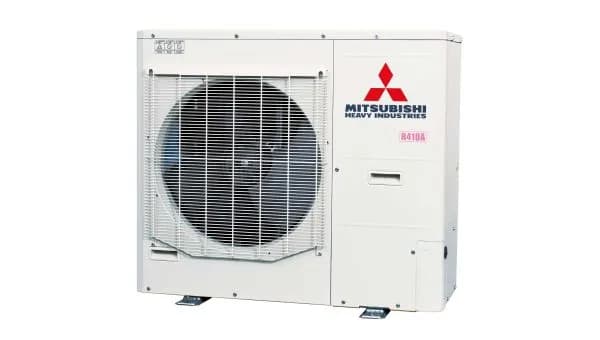

Mitsubishi Heavy KXZEN1 / KXZES1 Mikro VRF Dış Ünite ürün görseli

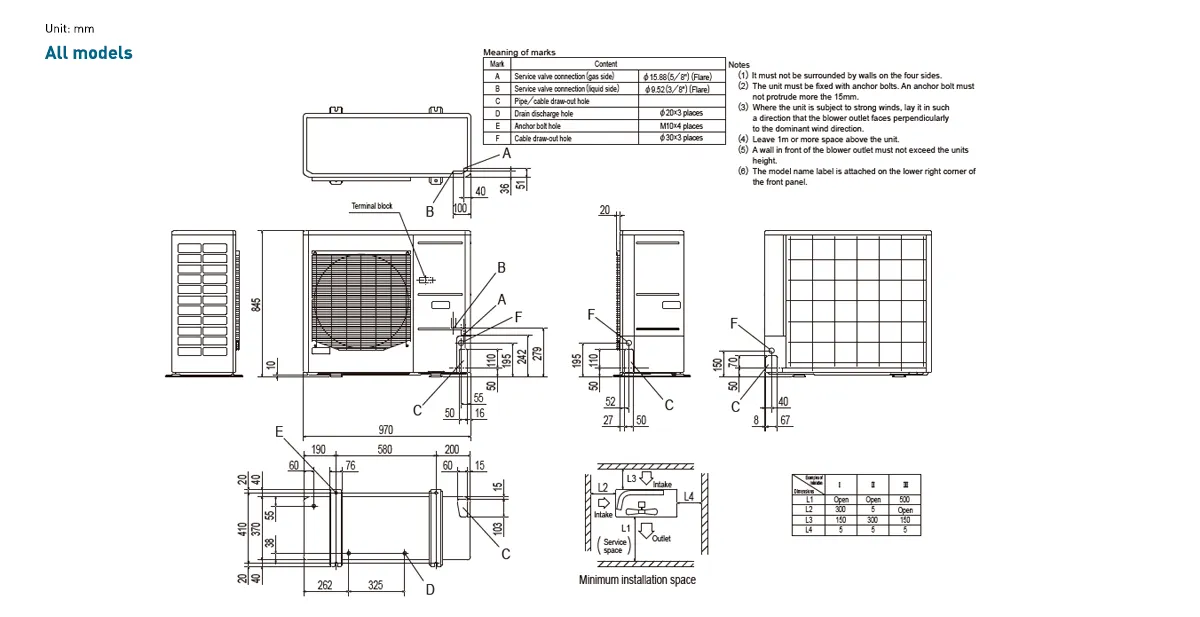

  • KXZEN1 / KXZES1 mikro VRF dış ünite ölçü çizimi
Ürün Hakkında

Mitsubishi Heavy KXZEN1 / KXZES1 Mikro VRF Dış Ünite Nedir, Nerede Kullanılır?

KXZEN1 ve KXZES1, Mitsubishi Heavy KXZ VRF ailesinin en küçük dış üniteleridir. Üç kapasite basamağı vardır: 4 HP (12,1 kW), 5 HP (14,0 kW) ve 6 HP (15,5 kW); her basamakta soğutma ve ısıtma nominal kapasitesi aynıdır. İki kod arasındaki fark elektrik beslemesidir: KXZEN1 tek faz 220–240 V, KXZES1 üç faz 380–415 V ile çalışır. Kapasite, gövde ölçüsü ve boru çapları iki versiyonda aynıdır.

845 × 970 × 370 mm'lik gövde, modüler VRF dış ünitelerine göre çok daha az yer kaplar; tek fazlı versiyon 85 kg, üç fazlı versiyon 87 kg'dır. 4 HP modele 8, 5 ve 6 HP modellere 10 iç ünite bağlanabilir; bağlı iç ünitelerin toplam kapasitesi dış ünitenin %80–150'si aralığında tutulur. Bu yapı, oda oda ayrı kontrol istenen ama büyük bir dış ünite alanı ayrılamayan katlar için uygundur.

Seçimde önce binadaki besleme belirlenir: üç faz yoksa KXZEN1, varsa maksimum akımı 28 A yerine 13,5 A olan KXZES1 tercih edilir. Ardından iç ünite sayısı ve toplam bağlantı oranı kontrol edilir; likit ø9,52 mm ve gaz ø15,88 mm bağlantı çapları da tesisat güzergâhı planlanırken esas alınır.

Öne Çıkan Özellikler

  • 4, 5 ve 6 HP; 12,1–15,5 kW nominal kapasite, soğutma ve ısıtmada aynı değer
  • KXZEN1 tek faz 220–240 V, KXZES1 üç faz 380–415 V besleme
  • 4 HP'de 8, 5–6 HP'de 10 iç ünite; bağlantı oranı %80–150
  • 845 × 970 × 370 mm gövde; R410A soğutucu akışkan, 5,0 kg şarj
  • Soğutma/ısıtma ses seviyesi 53/56 – 54/57 dB(A)
Teknik Özellikler

Mitsubishi Heavy KXZEN1 / KXZES1 Mikro VRF Dış Ünite Teknik Verileri

Mitsubishi Heavy KXZEN1 / KXZES1 Mikro VRF Dış Ünite teknik özellikler
ÖzellikFDC121KXZEN1FDC140KXZEN1FDC155KXZEN1FDC121KXZES1FDC140KXZES1FDC155KXZES1
Nominal kapasite (HP)456456
Soğutma kapasitesi (kW)12,114,015,512,114,015,5
Isıtma kapasitesi (kW)12,114,015,512,114,015,5
Güç tüketimi, soğutma (kW)3,163,965,203,163,965,2
Güç tüketimi, ısıtma (kW)3,093,664,283,093,664,28
Güç kaynağı1 Faz 220-240V, 50Hz1 Faz 220-240V, 50Hz1 Faz 220-240V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)555555
Maks. akım (A)28282813,513,513,5
Boyutlar (Y × G × D) (mm)845 × 970 × 370845 × 970 × 370845 × 970 × 370845 × 970 × 370845 × 970 × 370845 × 970 × 370
Net ağırlık (kg)858585878787
Ses seviyesi (soğutma / ısıtma) (dB(A))53 / 5653 / 5754 / 5753 / 5653 / 5754 / 57
Soğutucu akışkanR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)5,05,05,05,05,05,0
CO₂ eşdeğeri (akışkan şarjı) (ton)10,4410,4410,4410,4410,4410,44
Likit hattı çapı (mm)ø9,52ø9,52ø9,52ø9,52ø9,52ø9,52
Gaz hattı çapı (mm)ø15,88ø15,88ø15,88ø15,88ø15,88ø15,88
Kapasite bağlantı oranı (%)80–15080–15080–15080–15080–15080–150
Bağlanabilir iç ünite sayısı8101081010
Değerler ISO-T1 koşullarındadır — soğutma: iç ortam 27 °C KT / 19 °C YT, dış ortam 35 °C KT; ısıtma: iç ortam 20 °C KT, dış ortam 7 °C KT / 6 °C YT. Ses değerleri yansımasız odada ölçülmüştür. Boru çaplarında köşeli parantez içindeki değer Avrupa uygulamaları içindir. KXZES1'in net ağırlık ve ses değerleri, ürün sayfasında bu iki satır yer değiştirdiği için Form MHI KXZ 2025 kataloğundan alınmıştır.

Model adları, ürün kodları, teknik veriler ve görseller Form MHI Klima Sistemleri (Mitsubishi Heavy Industries'in Türkiye ortak şirketi) kaynağından alınmıştır (2026-10-01 tarihli katalog). Mitsubishi Heavy markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
