Mitsubishi Heavy Orta Statik Basınçlı Kanal Tipi VRF İç Ünite (FDUM)

Mitsubishi Heavy FDUM orta statik basınçlı kanal tipi iç ünite; 2,2–16 kW, 100 Pa'ya kadar harici statik basınçla ofis ve mağaza kanal sistemleri için.

Mitsubishi Heavy Orta Statik Basınçlı Kanal Tipi VRF İç Ünite (FDUM) ürün görseli

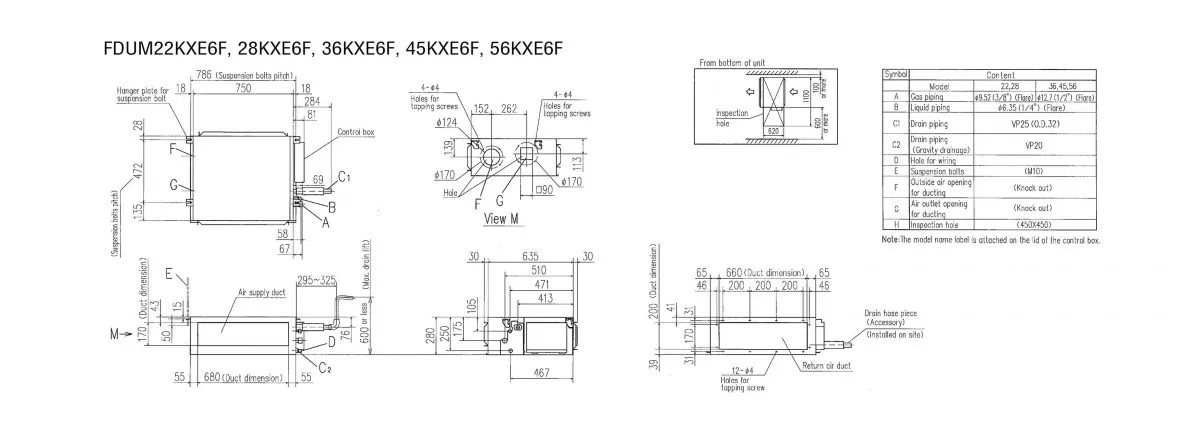

  • FDUM orta statik basınçlı kanal tipi iç ünite ölçü çizimi (FDUM22–56)
Ürün Hakkında

Mitsubishi Heavy Orta Statik Basınçlı Kanal Tipi VRF İç Ünite (FDUM) Nedir, Nerede Kullanılır?

FDUM, üreticinin düşük/orta statik basınçlı kanal tipi olarak sınıflandırdığı, geniş kapasite aralığına sahip gizli montajlı VRF iç ünitesidir. On model 2,2 kW'tan 16,0 kW'a (ısıtmada 2,5–18,0 kW) uzanır ve tüm modellerde harici statik basınç 100 Pa'ya kadar çıkar.

Gövde yüksekliği bütün modellerde 280 mm'dir; genişlik kapasiteye göre üç basamaklıdır: 2,2–5,6 kW için 750 mm, 7,1–9,0 kW için 950 mm, 11,2–16,0 kW için 1370 mm. Aynı tavan kotunda farklı kapasitelerin birlikte kullanıldığı ofis katlarında bu, asma tavan detaylarını tek tip tutmayı kolaylaştırır.

100 Pa, birkaç menfeze dağılan orta uzunlukta bir kanal ağı için yeterli basınçtır; ofis bölmeleri, mağaza satış alanları ve restoran salonları tipik kullanım yerleridir. Seçimde kanal kayıpları hesaplanarak gereken statik basınç doğrulanır. Taze hava girişi mümkündür; filtre kiti (UM-FL1EF / 2EF / 3EF) opsiyoneldir. En yüksek fan kademesinde ses basıncı 37–47 dB(A)'dır.

Öne Çıkan Özellikler

  • 2,2–16,0 kW soğutma, 2,5–18,0 kW ısıtma; 10 model
  • Tüm modellerde 100 Pa'ya kadar harici statik basınç
  • 280 mm gövde yüksekliği; 750, 950 veya 1370 mm genişlik
  • En yüksek kademede 13–48 m³/dk hava debisi
  • Taze hava girişi; opsiyonel filtre kiti UM-FL1EF / UM-FL2EF / UM-FL3EF
  • Kablolu RC-EX3A / RC-E5 / RCH-E3, kablosuz RCN-KIT4-E2 kumanda
Teknik Özellikler

Mitsubishi Heavy Orta Statik Basınçlı Kanal Tipi VRF İç Ünite (FDUM) Teknik Verileri

Mitsubishi Heavy Orta Statik Basınçlı Kanal Tipi VRF İç Ünite (FDUM) teknik özellikler
ÖzellikFDUM22KXE6FFDUM28KXE6FFDUM36KXE6FFDUM45KXE6FFDUM56KXE6FFDUM71KXE6FFDUM90KXE6FFDUM112KXE6FFDUM140KXE6FFDUM160KXE6F
Soğutma kapasitesi (kW)2,22,83,64,55,67,19,011,214,016,0
Isıtma kapasitesi (kW)2,53,24,05,06,38,010,012,516,018,0
Güç tüketimi, soğutma (kW)0,10-0,100,10-0,100,10-0,100,10-0,100,10-0,100,20-0,200,20-0,200,29-0,290,33-0,330,45-0,45
Güç tüketimi, ısıtma (kW)0,10-0,100,10-0,100,10-0,100,10-0,100,10-0,100,20-0,200,20-0,200,29-0,290,33-0,330,45-0,45
Ses basınç seviyesi, soğutma (P-Hi / Hi / Me / Lo) (dB(A))37 / 32 / 29 / 2637 / 32 / 29 / 2637 / 32 / 29 / 2637 / 32 / 29 / 2637 / 32 / 29 / 2638 / 33 / 29 / 2538 / 33 / 29 / 2544 / 38 / 36 / 3045 / 40 / 34 / 2947 / 40 / 35 / 30
Hava debisi (P-Hi / Hi / Me / Lo) (m³/dk)13 / 10 / 9 / 813 / 10 / 9 / 813 / 10 / 9 / 813 / 10 / 9 / 813 / 10 / 9 / 824 / 19 / 15 / 1024 / 19 / 15 / 1036 / 28 / 25 / 1939 / 32 / 26 / 2048 / 35 / 28 / 22
Maks. harici statik basınç (Pa)100100100100100100100100100100
Boyutlar (Y × G × D) (mm)280 × 750 × 635280 × 750 × 635280 × 750 × 635280 × 750 × 635280 × 750 × 635280 × 950 × 635280 × 950 × 635280 × 1370 × 740280 × 1370 × 740280 × 1370 × 740
Net ağırlık (kg)29292929293434545454
Likit hattı çapı (mm)ø6,35ø6,35ø6,35ø6,35ø6,35ø9,52ø9,52ø9,52ø9,52ø9,52
Gaz hattı çapı (mm)ø9,52ø9,52ø12,7ø12,7ø12,7ø15,88ø15,88ø15,88ø15,88ø15,88
Değerler ISO-T1 koşullarındadır — soğutma: iç ortam 27 °C KT / 19 °C YT, dış ortam 35 °C KT; ısıtma: iç ortam 20 °C KT, dış ortam 7 °C KT / 6 °C YT. Ses değerleri yalıtımlı odada ölçülmüştür. Ölçüm koşulunda iç ünitenin harici statik basıncı 10 Pa'dır. P-Hi, Hi, Me ve Lo fan kademeleridir.

Model adları, ürün kodları, teknik veriler ve görseller Form MHI Klima Sistemleri (Mitsubishi Heavy Industries'in Türkiye ortak şirketi) kaynağından alınmıştır (2026-10-01 tarihli katalog). Mitsubishi Heavy markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
