Mitsubishi Heavy Yüksek Statik Basınçlı Kanal Tipi VRF İç Ünite (FDU)
Mitsubishi Heavy FDU yüksek statik basınçlı kanal tipi iç ünite; 4,5–28 kW, 200 Pa'ya kadar statik basınçla uzun kanallı salon ve mağazalar için.
Mitsubishi Heavy Yüksek Statik Basınçlı Kanal Tipi VRF İç Ünite (FDU) Nedir, Nerede Kullanılır?
FDU, uzun ve çok kollu kanal ağlarını beslemek için 200 Pa'ya kadar harici statik basınç sağlayan kanal tipi VRF iç ünitesidir. Seri iki gövde ailesinden oluşur: 4,5–16,0 kW arasındaki yedi KXE6F modeli 280 mm yüksekliktedir (750, 950 veya 1370 mm genişlik); 22,4 ve 28,0 kW'lık FDU224/280KXZE1 ise 379 × 1600 × 893 mm ölçüsünde ve 89 kg'dır.
En büyük iki model, en yüksek fan kademesinde 80 m³/dk hava debisine ulaşır; bu da geniş bir satış alanını, konferans salonunu ya da yüksek tavanlı bir salonu tek iç üniteyle kanal üzerinden beslemeyi mümkün kılar. Küçük modellerde debi 13–48 m³/dk aralığındadır.
Seçimde kanal kayıpları, menfez sayısı ve ses seviyesi birlikte değerlendirilir. 22,4–28,0 kW modellerde en yüksek kademede ses basıncı 52 dB(A)'dır; bu nedenle ünitenin kullanım alanından uzakta, bir teknik hacimde konumlandırılması önerilir. Filtre üniteyle gelmez, sahada temin edilir; taze hava bağlantısı yapılabilir.
Öne Çıkan Özellikler
- 4,5–28,0 kW soğutma, 5,0–31,5 kW ısıtma; 9 model
- Tüm modellerde 200 Pa'ya kadar harici statik basınç

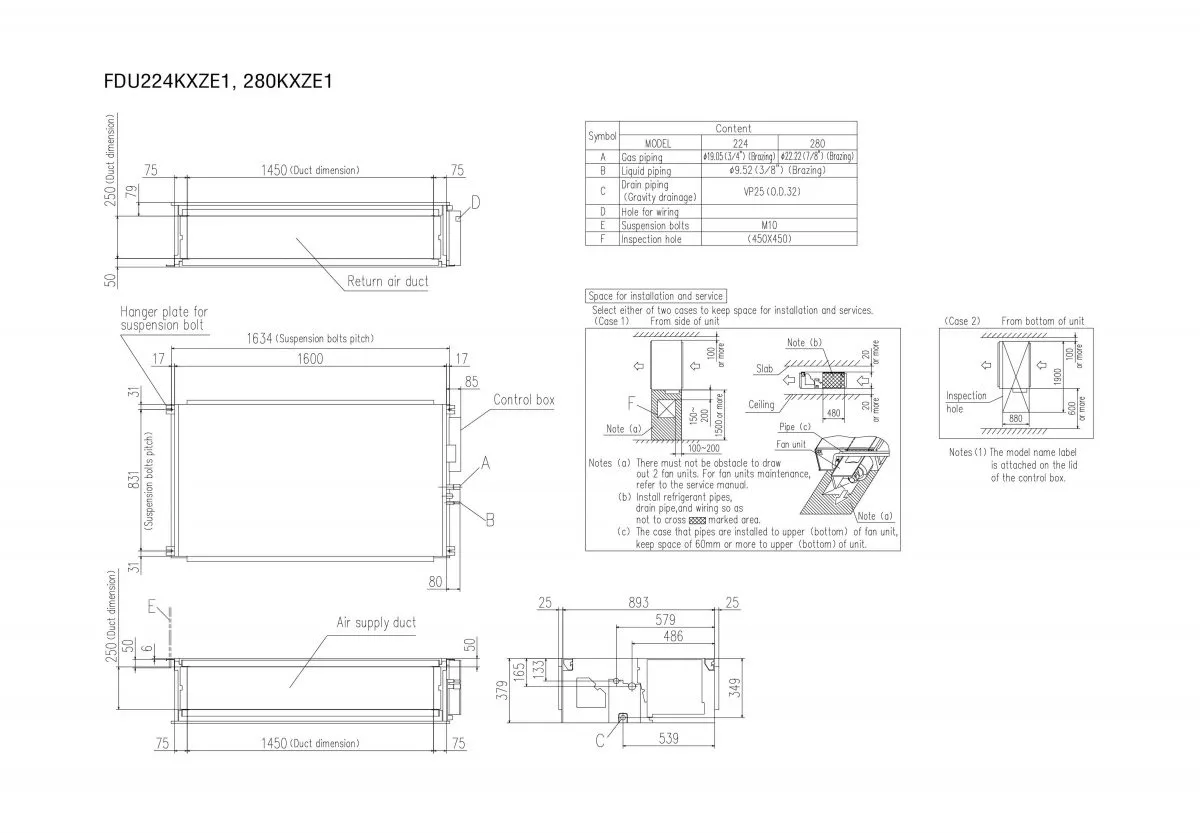

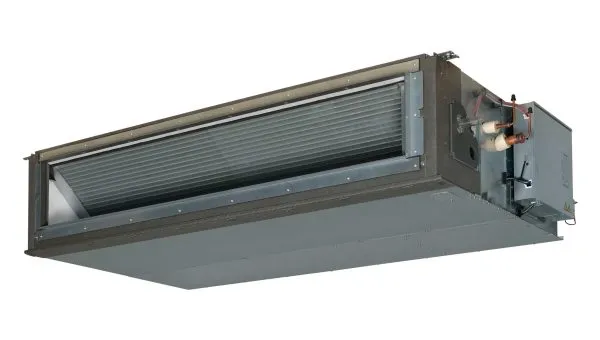

- FDU224/280KXZE1: 379 × 1600 × 893 mm, 80 m³/dk hava debisi
- KXE6F modelleri 280 mm yükseklikte, 29–54 kg
- Filtre sahada temin edilir; taze hava bağlantısı mümkün
- Kablolu RC-EX3A / RC-E5 / RCH-E3, kablosuz RCN-KIT4-E2 kumanda
Mitsubishi Heavy Yüksek Statik Basınçlı Kanal Tipi VRF İç Ünite (FDU) Teknik Verileri
| Özellik | FDU45KXE6F | FDU56KXE6F | FDU71KXE6F | FDU90KXE6F | FDU112KXE6F | FDU140KXE6F | FDU160KXE6F | FDU224KXZE1 | FDU280KXZE1 |
|---|---|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi (kW) | 4,5 | 5,6 | 7,1 | 9,0 | 11,2 | 14,0 | 16,0 | 22,4 | 28,0 |
| Isıtma kapasitesi (kW) | 5,0 | 6,3 | 8,0 | 10,0 | 12,5 | 16,0 | 18,0 | 25,0 | 31,5 |
| Güç tüketimi, soğutma (kW) | 0,10-0,10 | 0,10-0,10 | 0,24-0,25 | 0,24-0,25 | 0,31-0,32 | 0,35-0,36 | 0,42-0,43 | 1,16-1,20 | 1,16-1,20 |
| Güç tüketimi, ısıtma (kW) | 0,10-0,10 | 0,10-0,10 | 0,24-0,25 | 0,24-0,25 | 0,31-0,32 | 0,35-0,36 | 0,42-0,43 | 1,16-1,20 | 1,16-1,20 |
| Ses basınç seviyesi, soğutma (P-Hi / Hi / Me / Lo) (dB(A)) | 37 / 32 / 29 / 26 | 37 / 32 / 29 / 26 | 38 / 33 / 29 / 25 | 38 / 33 / 29 / 25 | 44 / 38 / 36 / 30 | 45 / 40 / 34 / 29 | 47 / 40 / 35 / 30 | 52 / 50 / 47 / 45 | 52 / 50 / 47 / 45 |
| Hava debisi (P-Hi / Hi / Me / Lo) (m³/dk) | 13 / 10 / 9 / 8 | 13 / 10 / 9 / 8 | 24 / 19 / 15 / 10 | 24 / 19 / 15 / 10 | 36 / 28 / 25 / 19 | 39 / 32 / 26 / 20 | 48 / 35 / 28 / 22 | 80 / 72 / 64 / 56 | 80 / 72 / 64 / 56 |
| Maks. harici statik basınç (Pa) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |

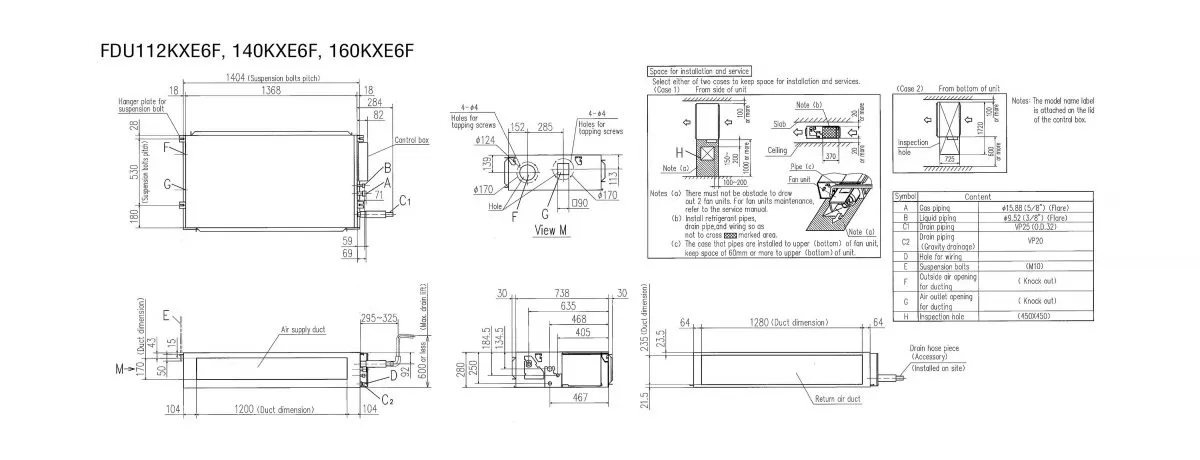

| Boyutlar (Y × G × D) (mm) | 280 × 750 × 635 | 280 × 750 × 635 | 280 × 950 × 635 | 280 × 950 × 635 | 280 × 1370 × 740 | 280 × 1370 × 740 | 280 × 1370 × 740 | 379 × 1600 × 893 | 379 × 1600 × 893 |
| Net ağırlık (kg) | 29 | 29 | 34 | 34 | 54 | 54 | 54 | 89 | 89 |
| Likit hattı çapı (mm) | ø6,35 | ø6,35 | ø9,52 | ø9,52 | ø9,52 | ø9,52 | ø9,52 | ø9,52 | ø9,52 |
| Gaz hattı çapı (mm) | ø12,7 | ø12,7 | ø15,88 | ø15,88 | ø15,88 | ø15,88 | ø15,88 | ø19,05 | ø22,22 |
Model adları, ürün kodları, teknik veriler ve görseller Form MHI Klima Sistemleri (Mitsubishi Heavy Industries'in Türkiye ortak şirketi) kaynağından alınmıştır (2026-10-01 tarihli katalog). Mitsubishi Heavy markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
