DVM S Dış Üniteler

Samsung DVM S Isı Pompalı Dış Ünite

Samsung DVM S, 14–22 HP kapasiteyi aynı 1295 mm genişlikteki gövdede sunan ısı pompalı VRF dış ünitesi; ofis, otel ve AVM gibi büyük yapılar için.

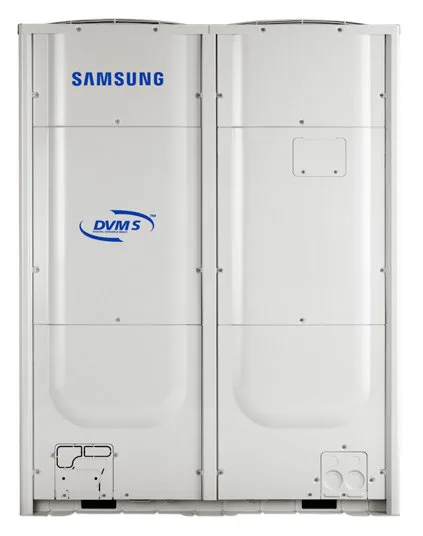

Samsung DVM S Isı Pompalı Dış Ünite ürün görseli
Ürün Hakkında

Samsung DVM S Isı Pompalı Dış Ünite Nedir, Nerede Kullanılır?

DVM S ısı pompalı serisinin büyük gövdeli modelleri 14 HP'den 22 HP'ye kadar beş kapasite adımında sunuluyor; nominal soğutma kapasitesi 40 kW ile 61,6 kW, ısıtma kapasitesi 45 kW ile 69,3 kW arasında. Beş modelin hepsi 1295 x 1695 x 765 mm ölçüsünü paylaştığı için teknik alan planı kapasite büyüdükçe değişmiyor. 14 HP modelde tek, 16 HP ve üzerinde iki scroll kompresör bulunuyor.

Kaynakta boru uzunluğu için 200 (220) m, yükseklik farkı için 110 (40) m değerleri veriliyor; ısıtmada çalışma aralığı -25 °C dış sıcaklığa iniyor (AM180FXVAGH/TK için -20 °C). Bu sınırlar, dış ünitenin çatıda, iç ünitelerin alt katlara yayıldığı çok katlı ofis ve otel projelerinde belirleyicidir.

Seçimde ilk kalem iç ünite toplam kapasitesi ile dış ünite HP'sinin eşleşmesidir. Nominal EER 14 HP'de 4,49 iken 22 HP'de 3,55'e indiği için ihtiyaçtan büyük model seçmek verimi düşürür. Elektrik projesinde 380–415 V üç fazlı besleme ve modele göre 25–44,5 A MCA değerleri esas alınmalıdır.

Öne Çıkan Özellikler

  • 14, 16, 18, 20 ve 22 HP; soğutmada 40–61,6 kW nominal kapasite
  • Beş modelde ortak 1295 x 1695 x 765 mm gövde ölçüsü
  • Inverter scroll kompresör; düşük dış sıcaklıkta ısıtma için flaş enjeksiyon
  • Isıtmada -25 °C dış sıcaklığa kadar çalışma aralığı
  • 380–415 V, 3 fazlı besleme; R410A soğutucu akışkan
Teknik Özellikler

Samsung DVM S Isı Pompalı Dış Ünite Teknik Verileri

Samsung DVM S Isı Pompalı Dış Ünite teknik özellikler
ÖzellikAM140FXVAGH/TKAM160FXVAGH/TKAM180FXVAGH/TKAM200FXVAGH/TKAM220FXVAGH/TK
Kapasite (HP)1416182022
Soğutma kapasitesi (kW)404550,45661,6
Isıtma kapasitesi (kW)4550,456,76369,3
Güç girişi (soğutma) (kW)8,91112,8815,1917,35
Güç girişi (ısıtma) (kW)9,511,511,913,916,7
EER4,494,093,913,693,55
COP4,744,384,764,534,15
KompresörSSC Scroll x 1SSC Scroll x 2SSC Scroll x 2SSC Scroll x 2SSC Scroll x 2
Hava debisi (m³/dk)255255270290290
Harici statik basınç (Pa)78,4578,4578,4578,4578,45
Sıvı hattı çapı (mm)12,712,715,8815,8815,88
Gaz hattı çapı (mm)28,5828,5828,5828,5828,58
Maks. boru uzunluğu (m)200 (220)200 (220)200 (220)200 (220)200 (220)
Maks. yükseklik farkı (m)110 (40)110 (40)110 (40)110 (40)110 (40)
Soğutucu akışkanR410AR410AR410AR410AR410A
Fabrika şarjı (kg)7,77,48,78,48,4
Ses basıncı (dB(A))6163646567
Ses gücü (dB(A))8183868789
Net boyutlar (G x Y x D) (mm)1295 x 1695 x 7651295 x 1695 x 7651295 x 1695 x 7651295 x 1695 x 7651295 x 1695 x 765
Net ağırlık (kg)235278300300300
Çalışma aralığı (soğutma) (°C)-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48-5 ~ 48
Çalışma aralığı (ısıtma) (°C)-25 ~ 24-25 ~ 24-20 ~ 24-25 ~ 24-25 ~ 24
Min. devre akımı (MCA) (A)253239,142,544,5
Maks. sigorta akımı (MFA) (A)3240506363
Güç kaynağı380–415 V, 3 faz, 50 Hz380–415 V, 3 faz, 50 Hz380–415 V, 3 faz, 50 Hz380–415 V, 3 faz, 50 Hz380–415 V, 3 faz, 50 Hz
Boru uzunluğu ve yükseklik farkı değerleri kaynakta parantezli verildiği şekliyle aktarılmıştır.

Model adları, ürün kodları, teknik veriler ve görseller Samsung VRF Sistemleri Türkiye kaynağından alınmıştır (2026-10-01 tarihli katalog). Samsung markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
