Sigma PRO X Isı Pompası VRF Dış Ünite
Sigma PRO X, tek modülde 26 HP'ye, dört modülle 104 HP'ye çıkan ısı pompalı VRF dış ünitesi; ofis, otel ve AVM gibi büyük ticari yapılar için.
Sigma PRO X Isı Pompası VRF Dış Ünite Nedir, Nerede Kullanılır?

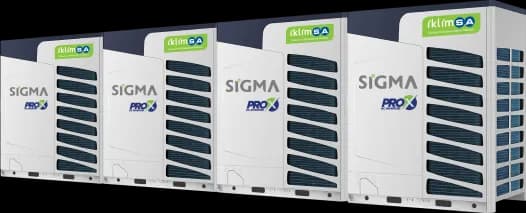

PRO X, Sigma'nın 2 borulu ısı pompası serisidir: 8 ile 26 HP arasında on tek modül bulunuyor ve aynı sistemde en fazla dört modül birleştirilerek 104 HP'ye ulaşılıyor. Sistemdeki bütün iç üniteler aynı modda, yani ya soğutmada ya ısıtmada çalışır; iki modun aynı anda gerektiği yapılar için ayrı bir seri olan PRO X-R vardır.
Katalog tablosuna göre modül başına 13 ile 43 arasında iç ünite bağlanabiliyor ve iç ünite toplamı dış ünite kapasitesinin %50–130'u aralığında tutuluyor. Borulamada toplam 1000 m, en uzak iç üniteye 220 m gerçek (260 m eşdeğer) uzunluk ve standart tasarımda 50 m seviye farkı tanımlı; 110 m'ye kadar olan farklar distribütörle bireysel tasarım gerektiriyor. Fan 110 Pa dış statik basınç verebildiği için ünite kapalı tesisat katlarında kanal bağlantısıyla da kurulabiliyor.
Seçimde nominal kapasitenin yanında mevsimsel verime bakmak gerekir: 8 HP modülde SEER 7,25 iken 26 HP modülde 4,9'a iniyor. Büyük kapasitelerde tek modül ile kombinasyon seçenekleri katalogdaki kombinasyon tablolarından karşılaştırılmalı. Isıtmada çalışma sınırı −23 °C, soğutmada +50 °C dış hava sıcaklığı.
Öne Çıkan Özellikler
- Tek modül 8–26 HP; en fazla dört modülle 104 HP
- Mitsubishi Electric DC inverter scroll kompresör ve kademesiz DC fan motoru
- Otomatik adresleme; ek boru gerektirmeyen otomatik yağ dengeleme
- 110 Pa'ya kadar dış statik basınç ve Ø700 mm fan
- İkiz basınç sensörü ve ikiz EEV ile ±0,5 °C oda sıcaklığı kontrolü
- Gece modu dahil 7 sessiz mod; arızada 8 saate kadar yedekli çalışma
Sigma PRO X Isı Pompası VRF Dış Ünite Teknik Verileri

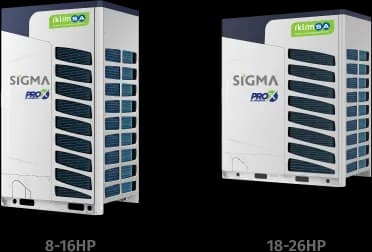

PRO X tek modüller (8–26 HP)
| Özellik | SGM080HPPROX | SGM100HPPROX | SGM120HPPROX | SGM140HPPROX | SGM160HPPROX | SGM180HPPROX | SGM200HPPROX | SGM220HPPROX | SGM240HPPROX | SGM260HPPROX |
|---|---|---|---|---|---|---|---|---|---|---|
| Kapasite aralığı (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 |
| Soğutma kapasitesi (kW) | 25,2 | 28 | 33,5 | 40 | 45 | 50,4 | 56 | 61,5 | 68 | 73,5 |
| Isıtma kapasitesi (kW) | 25,2 | 28 | 33,5 | 40 | 45 | 50,4 | 56 | 61,5 | 68 | 73,5 |
| Güç beslemesi (Ph/V/Hz) | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 |
| Soğutma anma güç girdisi (kW) | 6,24 | 7,37 | 10,15 | 11,94 | 13,24 | 15,60 | 16,62 | 20,16 | 22,67 | 27,22 |
| Soğutma maks. akım (A) | 17,02 | 19,52 | 23,30 | 27,69 | 32,41 | 36,13 | 42,37 | 48,11 | 49,13 | 61,91 |
| Isıtma anma güç girdisi (kW) | 5,73 | 6,51 | 8,59 | 10,00 | 11,25 | 13,19 | 14,66 | 18,64 | 19,43 | 26,25 |
| Isıtma maks. akım (A) | 16,71 | 18,99 | 21,10 | 25,49 | 31,06 | 29,88 | 38,32 | 43,05 | 44,74 | 51,32 |
| EER | 4,04 | 3,80 | 3,30 | 3,35 | 3,40 | 3,23 | 3,37 | 3,05 | 3,00 | 2,70 |
| COP | 4,40 | 4,30 | 3,90 | 4,00 | 4,00 | 3,82 | 3,82 | 3,30 | 3,50 | 2,80 |
| SEER | 7,25 | 7,09 | 6,69 | 6,6 | 6,36 | 6,78 | 6,75 | 6,54 | 5,83 | 4,9 |
| SCOP | 4,41 | 4,31 | 4,31 | 4,12 | 4,05 | 4,15 | 4,2 | 4,21 | 4,17 | 3,5 |
| Mevsimsel soğutma verimi (ηs,c) (%) | 287 | 280,6 | 264,6 | 261 | 251,4 | 268,2 | 267 | 258,6 | 230,2 | 193 |
| Mevsimsel ısıtma verimi (ηs,h) (%) | 173,4 | 169,4 | 169,4 | 161,8 | 159 | 163 | 165 | 165,4 | 163,8 | 137 |
| Hava akımı (yüksek) (m³/h) | 11000 | 11000 | 12000 | 13500 | 13500 | 17000 | 17000 | 18000 | 18000 | 19000 |
| Ses basınç seviyesi (yüksek) (dB(A)) | 56 | 56 | 59 | 59 | 60 | 61 | 61 | 61 | 62 | 62 |
| Ses gücü seviyesi (yüksek) (dB(A)) | 81 | 82 | 88 | 88 | 88 | 88 | 88 | 90 | 90 | 90 |
| Net ağırlık (kg) | 224 | 224 | 224 | 244 | 244 | 287 | 370 | 370 | 370 | 370 |
| Kompresör sayısı | 1INV | 1INV | 1INV | 1INV | 1INV | 1INV | 2INV | 2INV | 2INV | 2INV |
| Soğutucu akışkan şarjı (kg) | 8,5 | 8,5 | 8,5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Sıvı borusu çapı (mm) | 9,52 | 9,52 | 12,7 | 12,7 | 12,7 | 15,88 | 15,88 | 15,88 | 15,88 | 15,88 |
| Gaz borusu çapı (mm) | 19,05 | 22,22 | 25,4 | 25,4 | 28,58 | 28,58 | 28,58 | 28,58 | 28,58 | 28,58 |
| En fazla toplam boru uzunluğu (m) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| En uzak iç üniteye boru (eşdeğer/gerçek) (m) | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 |
| İç-dış ünite seviye farkı, standart (DÜ altta/üstte) (m) | 50/40 | 50/40 | 50/40 | 50/40 | 50/40 | 50/40 | 50/40 | 50/40 | 50/40 | 50/40 |
| İç-dış ünite seviye farkı, en fazla (DÜ altta/üstte) (m) | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 |
| İç üniteler arası seviye farkı, standart (m) | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
| İç üniteler arası seviye farkı, en fazla (m) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Dış statik basınç (Pa) | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
| Bağlanabilir iç ünite oranı (%) | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 | 50~130 |
| En fazla iç ünite sayısı | 13 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 40 | 43 |
| Çalışma aralığı, soğutma (°C) | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 |
| Çalışma aralığı, ısıtma (°C) | -23~21 | -23~21 | -23~21 | -23~21 | -23~21 | -23~21 | -23~21 | -23~21 | -23~21 | -23~21 |
Model adları, ürün kodları, teknik veriler ve görseller İklimsa (Sigma Türkiye distribütörü) kaynağından alınmıştır (2026-10-01 tarihli katalog). Sigma markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun. Bazı ürün görselleri Sigma'nın yetkili satıcı kanalında yayımlanan tanıtım görselleridir.
