Sigma PRO X-R Isı Geri Kazanımlı VRF Dış Ünite
Sigma PRO X-R, aynı sistemde eş zamanlı soğutma ve ısıtma yapan 3 borulu ısı geri kazanımlı VRF dış ünitesi; otel ve karma kullanımlı yapılar için.
Sigma PRO X-R Isı Geri Kazanımlı VRF Dış Ünite Nedir, Nerede Kullanılır?
PRO X-R ısı geri kazanımlı, 3 borulu seridir: dış ünitedeki geri kazanım hattı ve VP kutuları sayesinde bir zon soğutulurken başka bir zon ısıtılabiliyor. Tek modül 8–22 HP aralığında, kombinasyonda üst sınır 88 HP; PRO X ve PRO X-C'deki 24 ve 26 HP'lik modüller bu seride yok.

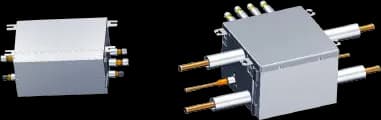

İç ünite gruplarını dış üniteye bağlayan VP kutuları dört modelden oluşuyor: VP1-112C, VP1-180C ve VP1-280C kutuları 11,2 / 18 / 28 kapasite sınırlarına göre seçilip 5 ya da 8 iç ünite besliyor; VP4-450C 45'e kadar kapasite ve 20 iç ünite alıyor. Kutular seri bağlanabiliyor, VP1'in hacmi 0,02 m³ olduğundan tavan içinde az yer kaplıyor.
Cephelere göre farklı yük alan oteller, iç zonu yıl boyu soğutma isteyen ofisler ve konut ile ticari alanın birlikte bulunduğu binalar bu serinin tipik kullanım yeri. Projelendirmede sıvı, emiş gazı ve yüksek basınç gazı olmak üzere üç hat çekildiği ve VP kutularının erişilebilir yerlere konması gerektiği hesaba katılmalı.
Öne Çıkan Özellikler
- 3 borulu ısı geri kazanım: tek sistemde eş zamanlı soğutma ve ısıtma
- Tek modül 8–22 HP, kombinasyonda 88 HP
- Seri bağlanabilen kompakt VP1 (0,02 m³) ve VP4 (0,05 m³) kutuları
- 30 °C'ye kadar iki kademeli aşırı soğutma ve ikiz basınç sensörü
- Otomatik adresleme ve ek boru gerektirmeyen otomatik yağ dengeleme
- Üç katmanlı kanatçık ve dört yönlü ısı eşanjörü
Sigma PRO X-R Isı Geri Kazanımlı VRF Dış Ünite Teknik Verileri
PRO X-R tek modüller (8–22 HP)
| Özellik | SGM080HPPROX-R | SGM100HPPROX-R | SGM120HPPROX-R | SGM140HPPROX-R | SGM160HPPROX-R | SGM180HPPROX-R | SGM200HPPROX-R | SGM220HPPROX-R |
|---|---|---|---|---|---|---|---|---|
| Kapasite aralığı (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| Soğutma kapasitesi (kW) | 22,4 | 28 | 33,5 | 40 | 45 | 50 | 56 | 60 |
| Isıtma kapasitesi (kW) | 22,4 | 28 | 33,5 | 40 | 45 | 50 | 56 | 60 |
| Güç beslemesi (Ph/V/Hz) | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 | 3/380~415/50/60 |
| Soğutma anma güç girdisi (kW) | 5,83 | 7,67 | 9,94 | 12,31 | 13,93 | 16,13 | 20,29 | 22,22 |
| Soğutma maks. akım (A) | 21,14 | 22,79 | 30,06 | 31,71 | 41,45 | 47,07 | 52,85 | 54,50 |
| Isıtma anma güç girdisi (kW) | 5,38 | 6,67 | 8,77 | 10,53 | 11,39 | 13,70 | 15,77 | 17,91 |
| Isıtma maks. akım (A) | 18,99 | 20,64 | 28,74 | 30,39 | 37,49 | 42,11 | 48,55 | 50,21 |
| SEER | 6,12 | 6,68 | 6,46 | 6,37 | 6,86 | 6,48 | 5,78 | 5,63 |
| SCOP | 3,82 | 3,94 | 3,99 | 3,86 | 4,21 | 3,99 | 3,93 | 3,50 |
| Mevsimsel soğutma verimi (ηs,c) (%) | 242 | 264 | 255 | 252 | 271 | 256 | 228,20 | 222,20 |
| Mevsimsel ısıtma verimi (ηs,h) (%) | 150 | 155 | 157 | 151 | 165 | 157 | 154,20 | 137,00 |
| Hava akımı (yüksek) (m³/h) | 12000 | 12000 | 13500 | 13500 | 17000 | 17000 | 19000 | 19000 |
| Dış boyutlar (G/D/Y) (mm) | 980/750/1690 | 980/750/1690 | 980/750/1690 | 980/750/1690 | 1410/750/1690 | 1410/750/1690 | 1410/750/1690 | 1410/750/1690 |
| Net / sevkiyat ağırlığı (kg) | 246/271 | 246/271 | 257/282 | 257/282 | 366/395 | 366/395 | 375/404 | 375/404 |
| Kompresör sayısı | 1INV | 1INV | 1INV | 1INV | 2INV | 2INV | 2INV | 2INV |
| Soğutucu akışkan şarjı (kg) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Sıvı borusu çapı (mm) | 9,52 | 9,52 | 12,7 | 12,7 | 12,7 | 15,88 | 15,88 | 15,88 |
| Gaz (emiş) borusu çapı (mm) | 19,05 | 22,22 | 25,4 | 25,4 | 28,58 | 28,58 | 28,58 | 28,58 |
| Yüksek basınç gaz borusu çapı (mm) | 19,05 | 19,05 | 22,22 | 22,22 | 25,4 | — | — | — |
| En fazla toplam boru uzunluğu (m) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| En uzak iç üniteye boru (eşdeğer/gerçek) (m) | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 | 260/220 |
| İç-dış ünite seviye farkı, standart (DÜ altta/üstte) (m) | 50/40 | 50/40 | 50/40 | 50/40 | — | 50/40 | 50/40 | 50/40 |
| İç-dış ünite seviye farkı, en fazla (DÜ altta/üstte) (m) | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 | 110/90 |
| İç üniteler arası seviye farkı, standart (m) | 18 | 18 | 18 | 18 | — | 18 | 18 | 18 |
| İç üniteler arası seviye farkı, en fazla (m) | 30 | 30 | 30 | 30 | — | 30 | 30 | 30 |
| Dış statik basınç (Pa) | 110 | 110 | 110 | 110 | — | 110 | 110 | 110 |
| Bağlanabilir iç ünite oranı (%) | 50~130 | 50~130 | 50~130 | 50~130 | — | 50~130 | 50~130 | 50~130 |
| En fazla iç ünite sayısı | 13 | 16 | 20 | 24 | — | — | — | — |
| Çalışma aralığı, soğutma (°C) | -5~50 | -5~50 | -5~50 | -5~50 | — | — | — | — |
| Çalışma aralığı, ısıtma (°C) | -23~21 | -23~21 | -23~21 | -23~21 | — | — | — | — |
VP kutuları (ısı geri kazanım dağıtıcıları)
| Özellik | VP1-112C | VP1-180C | VP1-280C | VP4-450C |
|---|---|---|---|---|
| Bağlanabilecek iç ünite kapasitesi | x ≤ 11,2 | 11,2 < x ≤ 18 | 18 < x ≤ 28 | ≤ 45 |
| Güç kaynağı (Ph/V/Hz) | 1/220~240/50/60 | 1/220~240/50/60 | 1/220~240/50/60 | 1/220~240/50/60 |
| En fazla iç ünite sayısı | 5 | 8 | 8 | 20 |
| Boyutlar (mm) | 388×200×277 | 388×200×277 | 388×200×277 | 396×290×411 |
Model adları, ürün kodları, teknik veriler ve görseller İklimsa (Sigma Türkiye distribütörü) kaynağından alınmıştır (2026-10-01 tarihli katalog). Sigma markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun. Bazı ürün görselleri Sigma'nın yetkili satıcı kanalında yayımlanan tanıtım görselleridir.
Sigma Ürün Ailesinden Diğer Modeller

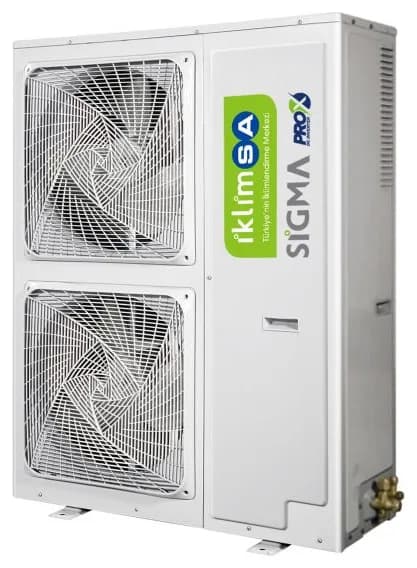

PRO X S Mini VRF Dış Ünite
3 – 12 HP (8 – 31,5 kW)
SGM030SMPROX1 · SGM0x0MMPROX / MTPROX · SGMxxxMTPROX1
Villa, mağaza ve küçük ofisler için tek modüllü mini VRF.
Detaylı bilgi

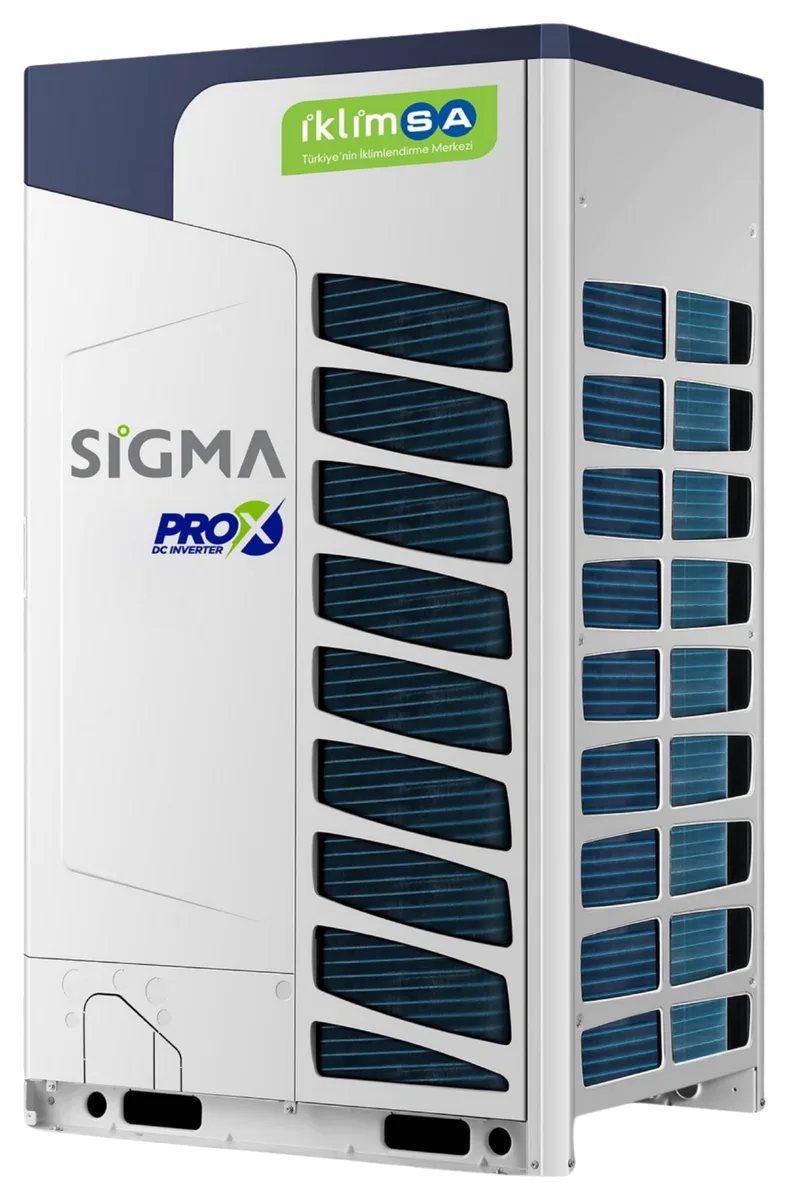

PRO X Isı Pompası VRF Dış Ünite
8 – 26 HP (25,2 – 73,5 kW)
SGMxxxHPPROX
Dört modülle 104 HP'ye kadar birleşebilen modüler dış ünite.
Detaylı bilgiPRO X-C Sürekli Isıtmalı VRF Dış Ünite
8 – 26 HP (25,2 – 73,5 kW)
SGMxxxHPPROX-C
EVI kompresörlü; −27 °C dış havaya kadar ısıtma yapan seri.
Detaylı bilgi

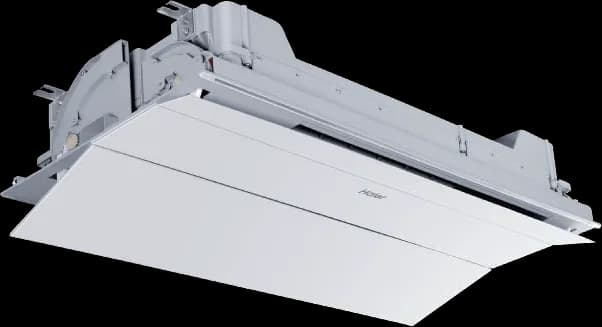

Tek Yöne Üflemeli Kaset Tipi İç Ünite
