VRF klima sistemi, bir veya birden fazla dış ünitenin aynı sistem içerisinde çok sayıda iç üniteyi besleyebildiği, soğutucu akışkan debisinin ihtiyaçlara göre yönetildiği merkezi iklimlendirme çözümüdür. Özellikle farklı bölümlerin farklı saatlerde kullanıldığı ofis, otel, mağaza ve benzeri ticari yapılarda alan bazlı kontrol sağlamak amacıyla değerlendirilir.
Ancak VRF sistemi yalnızca çok sayıda klimayı tek dış ünitede toplamak anlamına gelmez. VRF klima projelendirme sürecinde kapasite hesabı, zonlama, iç ünite seçimi, borulama güzergâhı, dış ünite yerleşimi, drenaj ve elektrik altyapısının birlikte değerlendirilmesi gerekir.
Bu nedenle asıl soru yalnızca “VRF klima sistemi nedir?” değildir. Proje sahibi açısından cevaplanması gereken temel soru, sistemin söz konusu bina ve kullanım senaryosu için uygun olup olmadığıdır.
VRF klima sistemi nedir?
VRF, İngilizce “Variable Refrigerant Flow” ifadesinin kısaltmasıdır. Türkçede değişken debili soğutucu akışkan sistemi olarak açıklanabilir. Sistem, binanın farklı bölümlerindeki ısıtma veya soğutma ihtiyacına göre iç ünitelere gönderilen soğutucu akışkan miktarını yönetir.
Geleneksel bağımsız split klima uygulamalarında her iç ünite veya sınırlı sayıdaki iç ünite için ayrı dış ünite kullanılır. VRF sistemlerinde ise çok sayıda iç ünite, projeye göre oluşturulan ortak bir dış ünite sistemi ve borulama altyapısı üzerinden çalışabilir.
Bir VRF klima projesi genel olarak şu bileşenlerden oluşur:
- Bir veya birden fazla dış ünite,
- Farklı alanlara yerleştirilen iç üniteler,

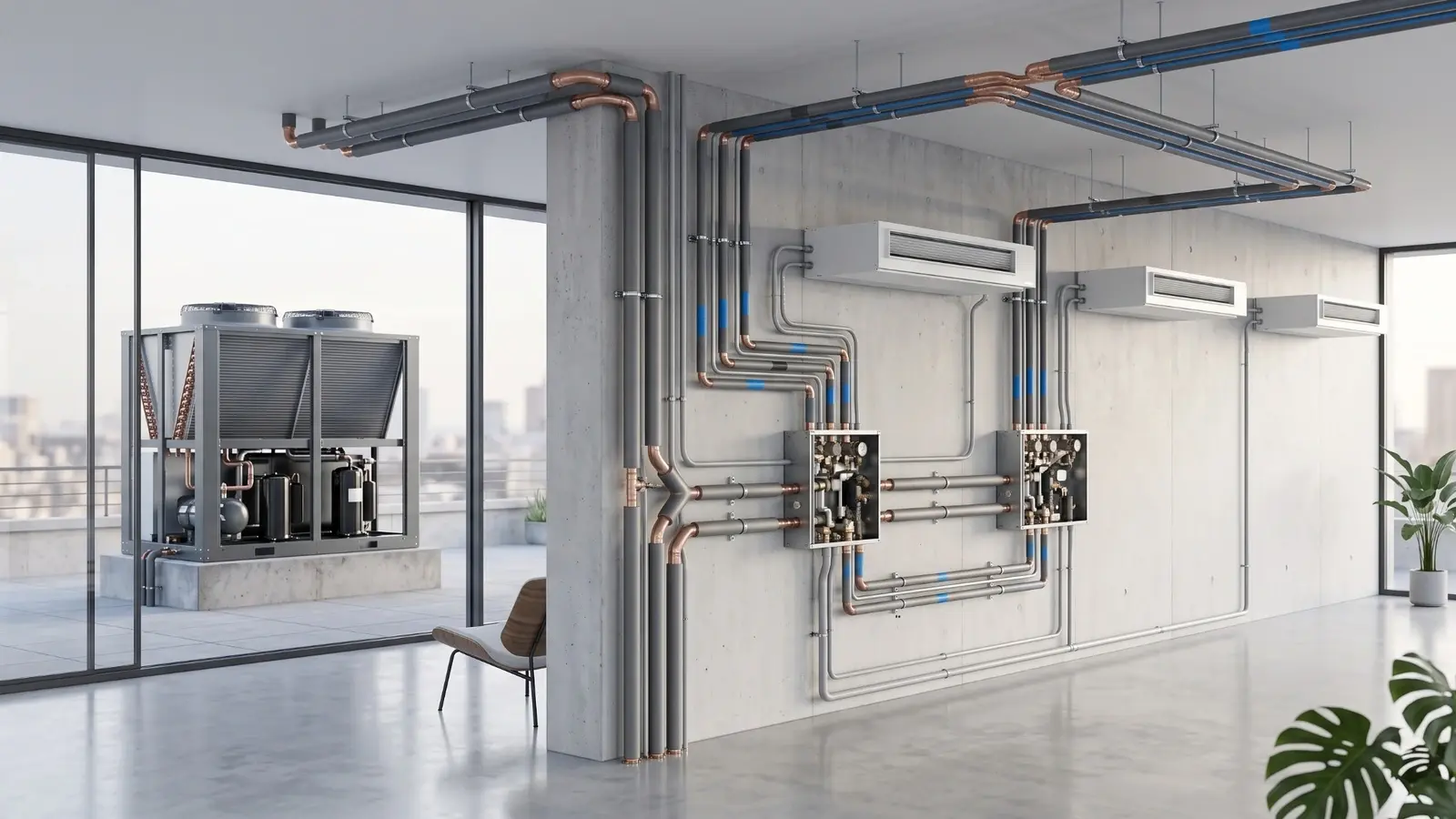

- Soğutucu akışkan boru hattı,
- Drenaj tesisatı,
- Elektrik ve haberleşme bağlantıları,
- Bireysel veya merkezi kontrol ekipmanları,
- Projeye göre gerekli dağıtım ve bağlantı elemanları.
Kullanılacak ekipmanların sayısı, kapasitesi ve yerleşimi bina özelliklerine göre belirlenir. Metrekare bilgisi tek başına doğru sistem seçimi için yeterli değildir.

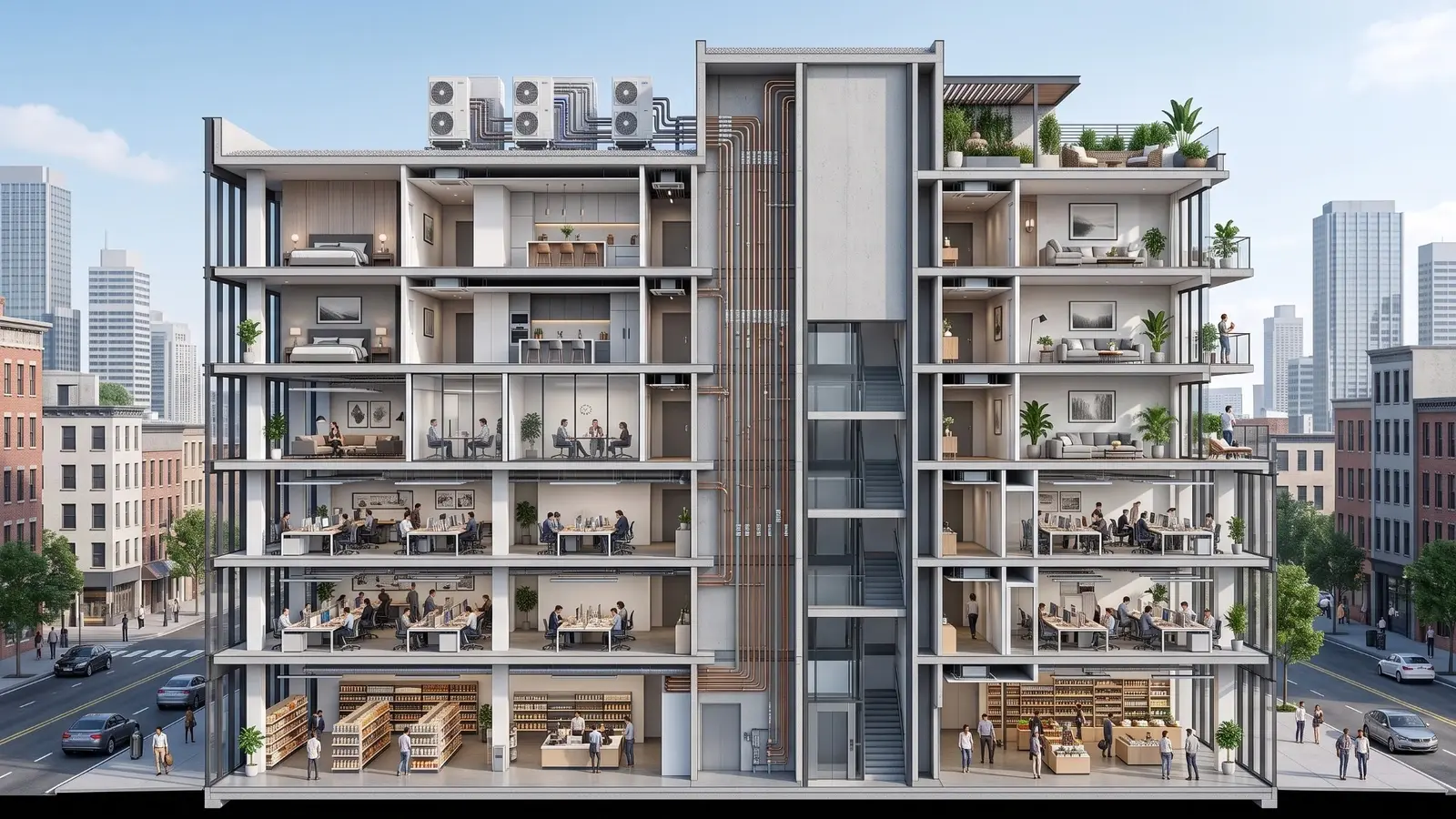

VRF klima sistemi nasıl çalışır?
VRF sisteminde iç üniteler, bulundukları bölgenin sıcaklık ihtiyacını sisteme iletir. Dış ünitede bulunan inverter kontrollü kompresörler, toplam ihtiyaca göre çalışma kapasitesini ayarlar. Soğutucu akışkan, aktif iç ünitelerin talebine göre sistem içerisinde dağıtılır.
Çalışma süreci basitleştirilmiş biçimde şu şekilde ilerler:
- Her iç ünite, bulunduğu alanın sıcaklık ihtiyacını algılar.
- Kontrol sistemi, aktif alanlardan gelen toplam talebi değerlendirir.
- Dış ünite kapasitesini mevcut ihtiyaca göre düzenler.
- Soğutucu akışkan ihtiyaç bulunan iç ünitelere yönlendirilir.
- Her bölüm, proje ve kontrol altyapısının izin verdiği ölçüde bağımsız olarak yönetilir.

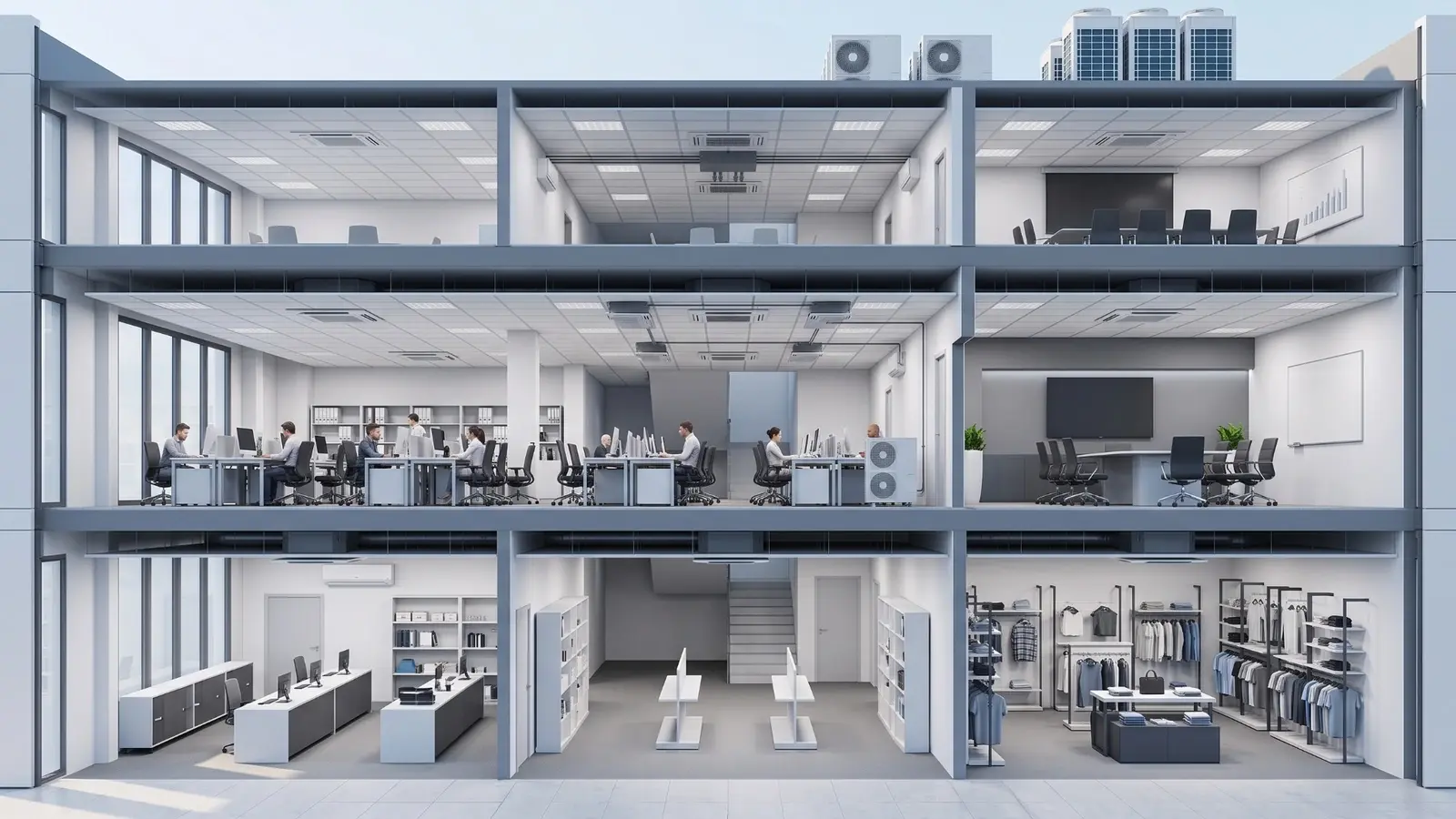

Bu yapı, aynı binada farklı kullanım saatlerine veya farklı ısı yüklerine sahip alanların ayrı ayrı kontrol edilmesini mümkün kılabilir. Örneğin toplantı odası kullanılmadığında kapatılırken sürekli kullanılan çalışma alanlarında iklimlendirme devam edebilir.
Aynı sistem içerisinde eş zamanlı ısıtma ve soğutma ihtiyacı bulunuyorsa kullanılacak VRF sistem türü ayrıca değerlendirilmelidir. Isı pompalı ve ısı geri kazanımlı VRF sistemleri aynı kullanım senaryolarına yönelik değildir.
Sistem türü seçimini ayrıntılı değerlendirmek için ısı pompalı VRF ile ısı geri kazanımlı VRF arasındaki farkları inceleyebilirsiniz.
VRF klima ile bağımsız split klima arasındaki fark nedir?
Split klima ve VRF sistemi aynı temel soğutma çevriminden yararlansa da proje ölçeği, kontrol yapısı ve uygulama biçimi açısından birbirinden ayrılır.
Kriter
VRF klima sistemi
Bağımsız split klima
Uygulama ölçeği
Çok bölümlü ve daha kapsamlı projeler için değerlendirilir.
Tekil odalar ve daha sınırlı ihtiyaçlar için kullanılabilir.
Dış ünite düzeni
Bir dış ünite grubu üzerinden çok sayıda iç ünite çalışabilir.
İç üniteler için bağımsız veya sınırlı bağlantılı dış üniteler gerekir.
Projelendirme ihtiyacı
Kapasite, borulama, zonlama ve kontrol sistemi birlikte hesaplanır.
Uygulama daha sınırlı ve yerel biçimde planlanabilir.
Alan kontrolü
Çok sayıda bölümün ayrı çalışma senaryolarıyla yönetilmesine imkân verebilir.
Her cihaz kendi alanını bağımsız olarak kontrol eder.
İç ünite seçenekleri
Aynı projede farklı iç ünite tipleri birlikte kullanılabilir.
Seçenekler ürün ve sistem yapısına göre daha sınırlı olabilir.
Uygulama kararı
Mühendislik hesabı ve bütüncül proje değerlendirmesi gerektirir.
Daha küçük ve basit ihtiyaçlarda yeterli olabilir.
Bu karşılaştırma, sistemlerden birinin her durumda diğerinden daha iyi olduğu anlamına gelmez. Küçük ve tek bölümlü bir işletmede bağımsız sistemler yeterli olabilirken, çok sayıda bağımsız alanın bulunduğu ticari yapılarda VRF daha uygun bir alternatif haline gelebilir. Kararı daha ayrıntılı karşılaştırmak için VRF mi split mi rehberini inceleyebilirsiniz.
VRF sistemi hangi binalar için uygundur?
VRF klima sistemleri genellikle farklı bölümlerin ayrı ayrı kontrol edilmesi gereken, kullanım saatlerinin değiştiği ve çok sayıda iç ünitenin ortak bir sistem üzerinden yönetilmesinin istendiği yapılarda değerlendirilir.
Ofis ve plaza projeleri
Ofislerde toplantı odaları, açık çalışma alanları, yönetici odaları ve ortak alanlar aynı saatlerde veya aynı yoğunlukta kullanılmayabilir. VRF sistemi, bu bölümlerin ayrı zonlar halinde yönetilmesine yardımcı olabilir.
Otel ve konaklama yapıları
Odaların doluluk durumları, ortak alanların çalışma saatleri ve farklı bölümlerde oluşan ısıtma-soğutma talepleri birbirinden ayrılır. Sistem seçilirken oda bazlı kontrol, ses seviyesi, işletme sürekliliği ve eş zamanlı talepler değerlendirilmelidir.
Mağaza ve ticari alanlar
Mağazalarda ziyaretçi yoğunluğu, vitrin ve cephe yükleri, aydınlatma kaynaklı ısı kazançları ve uzun çalışma saatleri kapasite ihtiyacını etkileyebilir. Tavan yapısı ve iç ünite yerleşimi de sistem seçiminin parçasıdır.
Çok bölümlü ticari yapılar
Birbirinden farklı kullanım senaryolarına sahip odaların, ofislerin veya ticari bölümlerin bulunduğu yapılarda bağımsız kontrol ihtiyacı oluşabilir. Ancak sistemin uygunluğu yalnızca bölüm sayısına bakılarak belirlenmez.
Farklı yapı türlerinde tamamlanan uygulamaları ve kullanılan sistem bilgilerini VRF referans projeleri sayfasında inceleyebilirsiniz.
Bir binanın VRF sistemine uygun olduğunu gösteren kriterler nelerdir?
Proje koşulu
Karar açısından önemi
Birden fazla bağımsız kullanım alanı bulunması
Alanların farklı sıcaklık ve çalışma programlarıyla yönetilmesini gerekli kılabilir.
Katlar veya cepheler arasında yük farkı oluşması
Güneş alan cepheler ile gölgede kalan alanların kapasite ihtiyacı farklılaşabilir.
Değişken çalışma saatleri
Kullanılmayan alanların bağımsız biçimde kapatılabilmesi işletme açısından önem kazanabilir.
Uygun dış ünite alanı bulunması
Dış ünitenin hava sirkülasyonu, servis erişimi, ses ve taşıma koşulları değerlendirilmelidir.
Borulama ve drenaj güzergâhının oluşturulabilmesi
Şaft, asma tavan ve geçiş alanları uygulamanın yapılabilirliğini doğrudan etkiler.
Elektrik altyapısının uygun olması
Sistemin güç ihtiyacı ve bağlantı koşulları proje aşamasında kontrol edilmelidir.
İç ünite yerleşimine uygun mimari alan bulunması
Tavan yüksekliği, asma tavan, dekorasyon ve servis erişimi iç ünite seçimini belirler.
VRF sistemi hangi durumlarda uygun olmayabilir?
VRF sistemleri çok bölümlü ticari yapılar için önemli avantajlar sunabilse de her bina için otomatik olarak doğru çözüm değildir.
Aşağıdaki durumlarda farklı seçeneklerin de değerlendirilmesi gerekebilir:
- İklimlendirme ihtiyacının yalnızca küçük ve tek bir alandan oluşması,
- Dış ünite için yeterli ve güvenli yerleşim alanı bulunmaması,
- Borulama ve drenaj güzergâhlarının oluşturulamaması,
- Yapının elektrik altyapısının gerekli kapasiteyi karşılamaması,
- Projenin ana ihtiyacının özel proses soğutması veya yüksek miktarda taze hava olması,
- Boru uzunluğu ve kot farklarının seçilecek sistemin üretici sınırlarını aşması,
- Bakım ve servis erişimi için yeterli alan bırakılamaması,
- Yatırım kararının yalnızca metrekare veya cihaz fiyatı üzerinden verilmesi.
Bu koşulların bulunması VRF sisteminin kesin olarak uygulanamayacağı anlamına gelmez. Ancak yerinde keşif, mimari inceleme ve mühendislik hesabı yapılmadan sağlıklı karar verilemez.
Isı pompalı ve ısı geri kazanımlı VRF arasındaki temel fark nedir?
Isı pompalı VRF sistemlerinde aynı sisteme bağlı iç üniteler genel olarak aynı çalışma modunda yönetilir. Sistem belirli bir anda ısıtma veya soğutma modunda çalışır.
Isı geri kazanımlı VRF sistemlerinde ise proje yapısına bağlı olarak farklı alanlarda eş zamanlı ısıtma ve soğutma ihtiyacının karşılanması mümkün olabilir. Bu özellik özellikle cephe, kullanım saati veya iç yük farklılıklarının belirgin olduğu yapılarda değerlendirilebilir.
Sistem seçimi yalnızca ilk yatırım maliyetine göre yapılmamalıdır. Binanın kullanım senaryosu, eş zamanlı talepler, zon yapısı ve işletme beklentileri birlikte değerlendirilmelidir.
VRF sistemlerinde hangi iç ünite tipleri kullanılabilir?
VRF projelerinde aynı dış ünite sistemiyle farklı tipte iç üniteler kullanılabilir. İç ünite seçimi yalnızca görünüşe göre değil, kullanım şekli, tavan yapısı, hava dağılımı, ses beklentisi ve bakım erişimine göre yapılmalıdır.
- Kaset tipi iç üniteler: Asma tavan bulunan ve havanın farklı yönlere dağıtılmasının istendiği alanlarda değerlendirilebilir.
- Kanallı tip iç üniteler: Ünitenin gizlenmesinin ve havanın menfezler üzerinden dağıtılmasının istendiği projelerde kullanılabilir.
- Duvar tipi iç üniteler: Tavan altyapısının uygun olmadığı veya daha basit montaj gerektiren alanlarda değerlendirilebilir.
- Tavan tipi iç üniteler: Tavan yapısı ve hava dağılımı ihtiyacına bağlı olarak tercih edilebilir.
Kaset, kanallı, duvar ve tavan tipi seçeneklerin hangi koşullarda değerlendirildiğini VRF iç ünite tipleri seçim rehberinde inceleyebilirsiniz.
VRF klima projesi için hangi bilgiler gerekir?
Sağlıklı bir VRF sistemi seçimi için yalnızca binanın toplam metrekaresinin paylaşılması yeterli değildir. Kapasite ve sistem yapısını etkileyen mimari, kullanım ve saha verilerinin birlikte incelenmesi gerekir.
İlk değerlendirme sırasında aşağıdaki bilgiler istenebilir:
- Mimari kat planları,
- Alanların kullanım amaçları,
- Kat yükseklikleri ve tavan yapısı,
- Cephe yönleri ve cam yüzeyler,
- Alanları kullanacak tahmini kişi sayısı,
- Çalışma günleri ve saatleri,
- Aydınlatma ve ekipmanlardan kaynaklanan iç ısı yükleri,
- Taze hava ihtiyacı ve mevcut mekanik altyapı,
- Dış ünite yerleşimi için ayrılan alan,
- Borulama, şaft ve drenaj güzergâhları,
- Elektrik altyapısına ilişkin bilgiler,
- İleride yapılması planlanan bölüm veya kullanım değişiklikleri.
Bu veriler, yalnız kapasitenin değil; iç ünite tiplerinin, dış ünite grubunun, borulama yapısının ve kontrol senaryosunun belirlenmesine de yardımcı olur. Keşiften uygulama hazırlığına kadar verilen kararları VRF klima projesi nasıl hazırlanır rehberinde adım adım inceleyebilirsiniz.
Isı yükü, cephe, cam alanı ve kullanım yoğunluğunun kapasite kararını nasıl etkilediğini VRF klima kapasitesi belirleme rehberinde inceleyebilirsiniz.
VRF klima sistemlerinin avantajları nelerdir?
VRF sistemlerinin sağlayabileceği avantajlar, doğru projelendirme ve uygulama koşullarına bağlıdır.
- Farklı alanların birbirinden bağımsız kontrol edilebilmesi,
- Değişken kullanım saatlerine uygun çalışma senaryoları oluşturulabilmesi,
- Aynı projede farklı iç ünite tiplerinin kullanılabilmesi,
- Çok sayıda bağımsız dış ünite yerine daha düzenli bir dış ünite organizasyonu kurulabilmesi,
- İhtiyaca göre kademeli kapasite yönetimi yapılabilmesi,
- Proje koşullarına göre bireysel ve merkezi kumanda seçeneklerinin kullanılabilmesi,
- Mimari ve kullanım senaryosuna göre farklı zonların oluşturulabilmesi.
Bu avantajların hiçbiri yalnızca ürün seçimiyle garanti edilemez. Kapasite hesabı, uygulama kalitesi, kontrol senaryosu ve işletme biçimi sistem performansını birlikte etkiler.
VRF klima sistemlerinin sınırlamaları nelerdir?
Sağlıklı bir yatırım kararı için sistemin avantajları kadar uygulama sınırlarının da bilinmesi gerekir.
- Projelendirme hataları birden fazla alanın performansını etkileyebilir.
- Borulama, vakum, sızdırmazlık testi ve devreye alma süreçleri uygulama kalitesine doğrudan bağlıdır.
- Dış ünite yerleşimi yanlış planlandığında hava sirkülasyonu, ses ve servis erişimi sorunları oluşabilir.
- İlk yatırım maliyeti ürün markası, kapasite, ünite sayısı ve uygulama koşullarına göre değişir.
- Bakım için iç ve dış ünitelere erişim alanı bırakılması gerekir.
- Üreticilerin borulama, kot farkı ve bağlantı sınırları proje sırasında kontrol edilmelidir.
- Ortak dış ünite yapısı nedeniyle işletme sürekliliği ve gerekli yedeklilik proje bazında değerlendirilmelidir.
İşletme döneminde filtre, drenaj, dış ünite ve elektrik kontrollerinin neden önemli olduğunu klima bakım rehberinde inceleyebilirsiniz.
VRF sistemi seçerken yalnız cihaz markasına bakmak yeterli midir?
Marka ve ürün modeli önemlidir; ancak doğru VRF sistemi yalnızca katalog üzerinden seçilemez. VRF klima satışı ve ürün tedariği değerlendirilirken kapasite, iç-dış ünite uyumu, garanti koşulları, teslim süresi ve teklif kapsamı birlikte incelenmelidir.
Benzer isimleri nedeniyle sık karıştırılan iki ürün ailesini karşılaştırmak için Mitsubishi Electric ile Mitsubishi Heavy arasındaki farkları inceleyebilirsiniz.
Teklif değerlendirilirken şu başlıklar birlikte incelenmelidir:
- Isı yükü ve kapasite hesabının nasıl yapıldığı,
- İç ve dış ünite seçimlerinin kullanım alanlarıyla uyumu,
- Borulama ve drenaj kapsamı,
- Elektrik bağlantılarının teklif kapsamına dahil olup olmadığı,
- Montaj, test, vakum ve devreye alma süreçleri,
- Ürünlerin garanti ve tedarik koşulları,
- Teklif dışında bırakılan işlerin açıkça belirtilmesi,
- Uygulama takvimi ve saha koordinasyonu,
- Proje tesliminde sağlanacak dokümanlar.
VRF sistemi hakkında sık sorulan sorular
VRF klima merkezi sistem midir?
VRF, çok sayıda iç ünitenin ortak bir dış ünite sistemi üzerinden çalışabildiği merkezi iklimlendirme çözümlerinden biridir. Bununla birlikte her merkezi iklimlendirme sistemi VRF değildir.
VRF klima her binaya uygulanabilir mi?
Hayır. Dış ünite alanı, borulama güzergâhı, drenaj, elektrik altyapısı, kullanım senaryosu ve kapasite ihtiyacı incelenmeden sistemin uygunluğu belirlenemez.
VRF sistemi enerji tasarrufu sağlar mı?
Değişken kapasite yönetimi ve alan bazlı kontrol, uygun projelendirme ve doğru kullanım halinde tüketimin yönetilmesine yardımcı olabilir. Ancak kesin tasarruf oranı bina, kullanım biçimi, iklim koşulları, sistem seçimi ve işletme alışkanlıklarına göre değişir. Sezonsal verim değerleri ve tüketimi etkileyen unsurlar için klimada enerji verimliliği rehberini inceleyebilirsiniz.
Mevcut bir binaya VRF sistemi kurulabilir mi?
Şaft, borulama, drenaj, dış ünite alanı, elektrik altyapısı ve mimari koşullar uygunsa mevcut yapılarda da VRF uygulaması değerlendirilebilir. Renovasyon projelerinde yerinde keşif daha kritik hale gelir.
VRF sisteminde kaç iç ünite kullanılabilir?
Bağlanabilecek iç ünite sayısı seçilen ürün serisine, dış ünite kapasitesine, bağlantı oranlarına, borulama sınırlarına ve üretici teknik koşullarına göre değişir. Proje bilgisi olmadan sabit bir sayı verilmesi doğru değildir.
Projeniz için VRF sistemi uygun mu?
VRF sisteminin uygunluğu yalnızca bina büyüklüğüne veya cihaz fiyatına göre belirlenmez. Kullanım alanları, çalışma saatleri, cephe ve cam yükleri, kişi yoğunluğu, dış ünite konumu, borulama güzergâhı ve elektrik altyapısı birlikte değerlendirilmelidir.
Gelişim Klima, kurumsal ve ticari yapılar için VRF klima projelendirme, ürün tedariği ve anahtar teslim VRF uygulaması kapsamında proje ihtiyaçlarını değerlendirir.
Sistem türleri, kullanım alanları ve ticari uygulama kapsamı için merkezi sistem VRF klima çözümlerini inceleyebilirsiniz.
Mimari planlarınızı, kullanım senaryonuzu ve proje bilgilerinizi paylaşarak yapınızın VRF sistemine uygunluğu için ön değerlendirme talep edebilirsiniz.
