VRF sisteminde servis erişimi, cihazlar monte edildikten sonra düşünülecek bir bakım detayı değildir. Kanallı iç ünitenin revizyon kapağı, kaset ünitenin filtre erişimi, drenaj ve bağlantı noktaları, dış ünitenin servis alanı ve gerektiğinde cihazın sökülüp taşınabilmesi proje aşamasında değerlendirilmelidir.
Bir cihaz ilk montaj sırasında rahatça yerine konulmuş olabilir; ancak asma tavan kapandıktan, mobilyalar yerleştirildikten veya dış ünite çevresi başka ekipmanlarla doldurulduktan sonra aynı cihaza ulaşmak çok daha zor hale gelebilir.
Bu nedenle iyi yerleşim yalnız cihazın çalışabileceği alanı değil, kullanım ömrü boyunca erişilebilir kalacağı alanı da tanımlar. Gerekli servis boşlukları ve erişim detayları ise seçilen üretici ve ürün modelinin teknik dokümanına göre doğrulanmalıdır.
Servis Erişimi Neden Bir Proje Kararıdır?
VRF iç ve dış üniteleri bina tamamlandıktan sonra da erişim gerektirebilecek teknik ekipmanlardır.
Bu erişim şu işlemler için gerekli olabilir:
- Filtreye ulaşmak
- Cihazı kontrol etmek
- Drenaj hattını incelemek
- Elektrik ve kontrol bölümlerine erişmek
- Boru bağlantılarını kontrol etmek
- Gerekli parça müdahalelerini gerçekleştirmek
Dolayısıyla cihazın yalnız montaj sırasında erişilebilir olması yeterli değildir.
Proje üzerinde cihaz konumu belirlenirken aynı anda şu soru da sorulmalıdır:
Bu cihaz tavanlar, duvarlar ve dekorasyon tamamlandıktan sonra nasıl erişilebilir olacak?
Servis edilebilirlik, VRF klima projelendirme aşamasında cihaz yerleşimiyle birlikte değerlendirilmelidir.

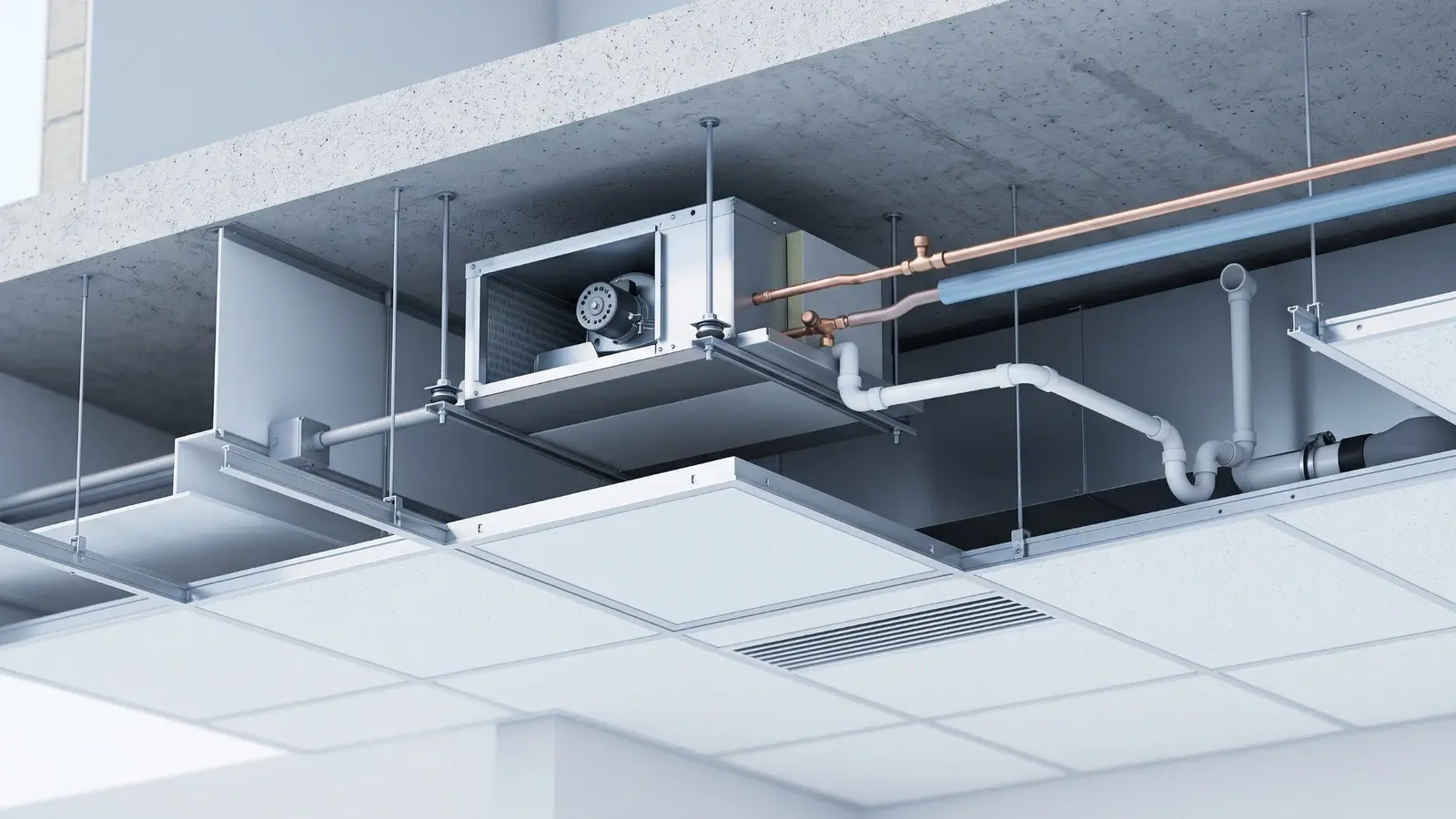

Kanallı İç Ünitede Servis Kapağı Neden Önemlidir?
Kanallı iç üniteler çoğunlukla asma tavan içerisinde gizlendiği için servis erişiminin proje aşamasında çözülmesi özellikle önemlidir.
Cihaz görünmez hale geldiğinde erişim ihtiyacı ortadan kalkmaz.
Yerleşimde şu noktalar değerlendirilmelidir:
- Cihazın servis gerektiren tarafı
- Elektrik ve kontrol kutusuna erişim
- Filtrenin çıkarılabileceği yön
- Drenaj bağlantısı ve ilgili parçalar
- Soğutucu akışkan bağlantılarının konumu
- Asma tavan revizyon açıklığı
- Kanalların servis erişimini kapatıp kapatmadığı
Revizyon kapağının yalnız çizimde bulunması da yeterli değildir. Gerçek tavan uygulamasında doğru noktada ve kullanılabilir durumda kalması gerekir.
Cihazın altında dekoratif tavan elemanı, sabit mobilya veya başka tesisat bulunuyorsa kağıt üzerinde bırakılan erişim alanı pratikte kullanılamaz hale gelebilir.

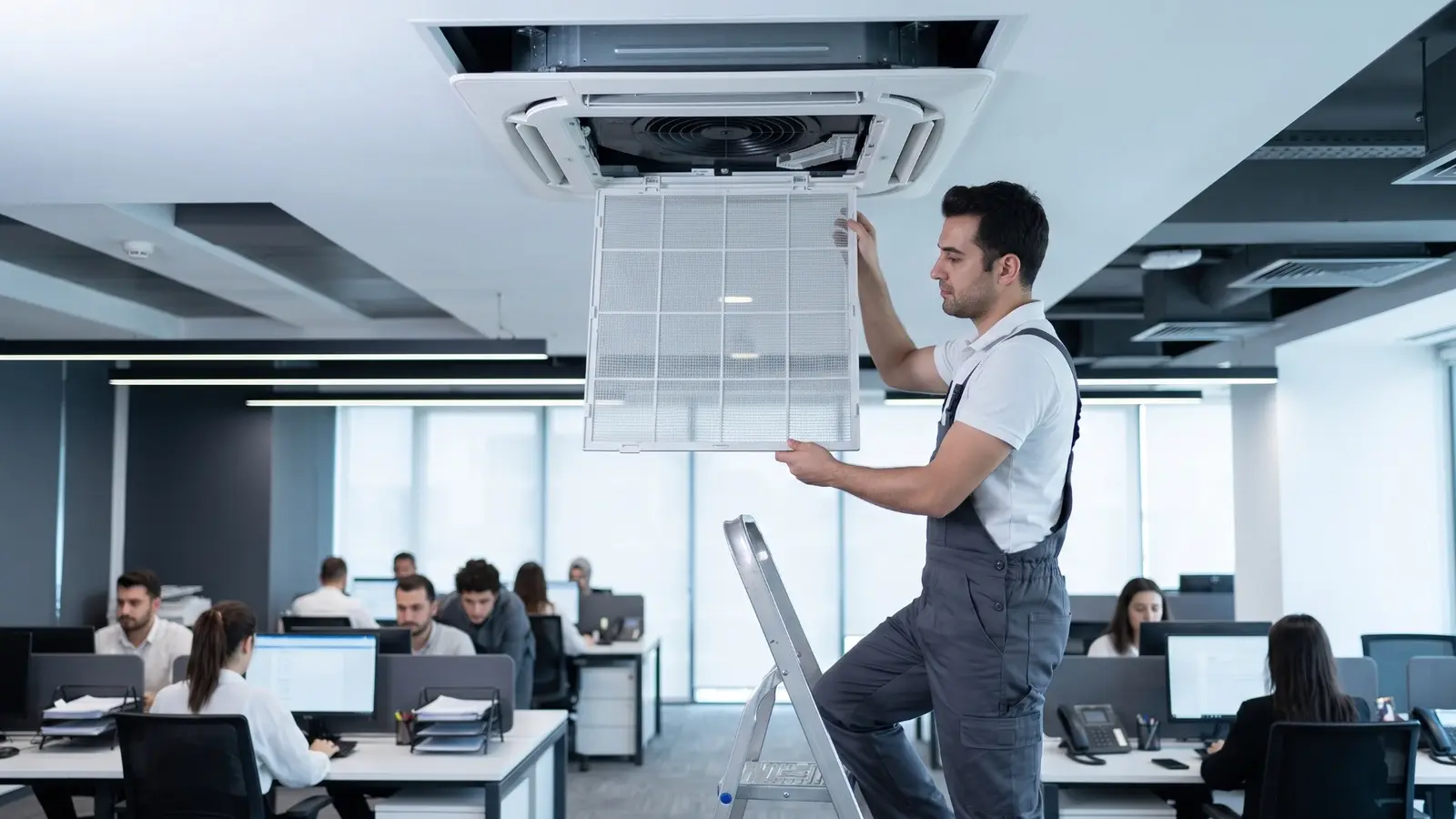

Kaset Tipi İç Ünitede Erişim Nasıl Düşünülmelidir?
Kaset tipi iç üniteler mahal tarafından daha görünür ve erişilebilir görünse de bu, servis erişiminin otomatik olarak çözüldüğü anlamına gelmez.
Kaset ünitenin yerleşiminde şu noktalar kontrol edilmelidir:
- Dekoratif panelin açılabilmesi
- Filtrelerin çıkarılabilmesi
- İç ünitenin teknik bölümlerine ulaşılabilmesi
- Drenajla ilgili noktalara erişim
- Tavan üzerindeki diğer tesisatların müdahaleyi engellememesi
Aydınlatma armatürü, yangın tesisatı, tavan taşıyıcısı veya başka bir mekanik hat cihazın servis yönünü kapatıyorsa montaj yapılabiliyor olması tek başına yeterli değildir.
Filtre Erişimi Neden Tasarım Kriteridir?
Filtre, kullanım süresi boyunca düzenli erişim gerektirebilecek bileşenlerden biridir.
Filtreye ulaşmak için şu işlemler gerekiyorsa erişim tasarımı yeniden değerlendirilmelidir:
- Tavanın sökülmesi
- Sabit mobilyanın kaldırılması
- Kanalın demonte edilmesi
- Başka tesisatların sökülmesi
Özellikle gizli tavan tipi cihazlarda filtrenin hangi yönden çıkarıldığı, revizyon kapağının nerede bulunduğu ve cihaz çevresindeki diğer elemanlar proje aşamasında birlikte ele alınmalıdır.
Filtre erişimi küçük bir operasyon detayı gibi görülebilir; ancak mimari kapanıştan sonra düzeltilebilmesi çok daha fazla müdahale gerektirebilir.
Drenaj ve Bağlantı Noktalarına Neden Ulaşılabilmelidir?
VRF iç ünitesinde yalnız cihaz gövdesinin erişilebilir olması yeterli değildir. Drenaj ve bağlantı noktalarının konumu da önemlidir.
Özellikle şu alanlar dikkate alınmalıdır:
- Drenaj çıkışı
- Drenaj pompası bulunan ürünlerde ilgili servis bölgesi
- Soğutucu akışkan boru bağlantıları
- Elektrik bağlantı kutusu
- Kontrol ve haberleşme bağlantıları
Bu noktaların tamamına aynı açıklıktan ulaşılabileceği şeklinde evrensel bir kural yoktur. Gerekli erişim yapısı seçilen iç ünitenin ürün tasarımına göre belirlenmelidir.
İç Ünite Yerleşimi ile Servis Erişimi Birlikte mi Planlanmalıdır?
Evet. İç ünite için konfor açısından iyi görünen bir nokta servis açısından problemli olabilir.
Örneğin cihaz:
- Hava dağılımı açısından uygun
- Mimari açıdan düzenli
- Borulama açısından ulaşılabilir
olabilir; ancak filtre veya servis tarafı bir duvarın, kirişin ya da sabit mobilyanın arkasında kalabilir.
Bu nedenle iç ünite yerleşiminde hava dağılımı ve mimari görünüm kadar uzun dönem erişilebilirlik de değerlendirilmelidir.
Doğru cihaz konumu = konfor + tesisat + servis erişimi.

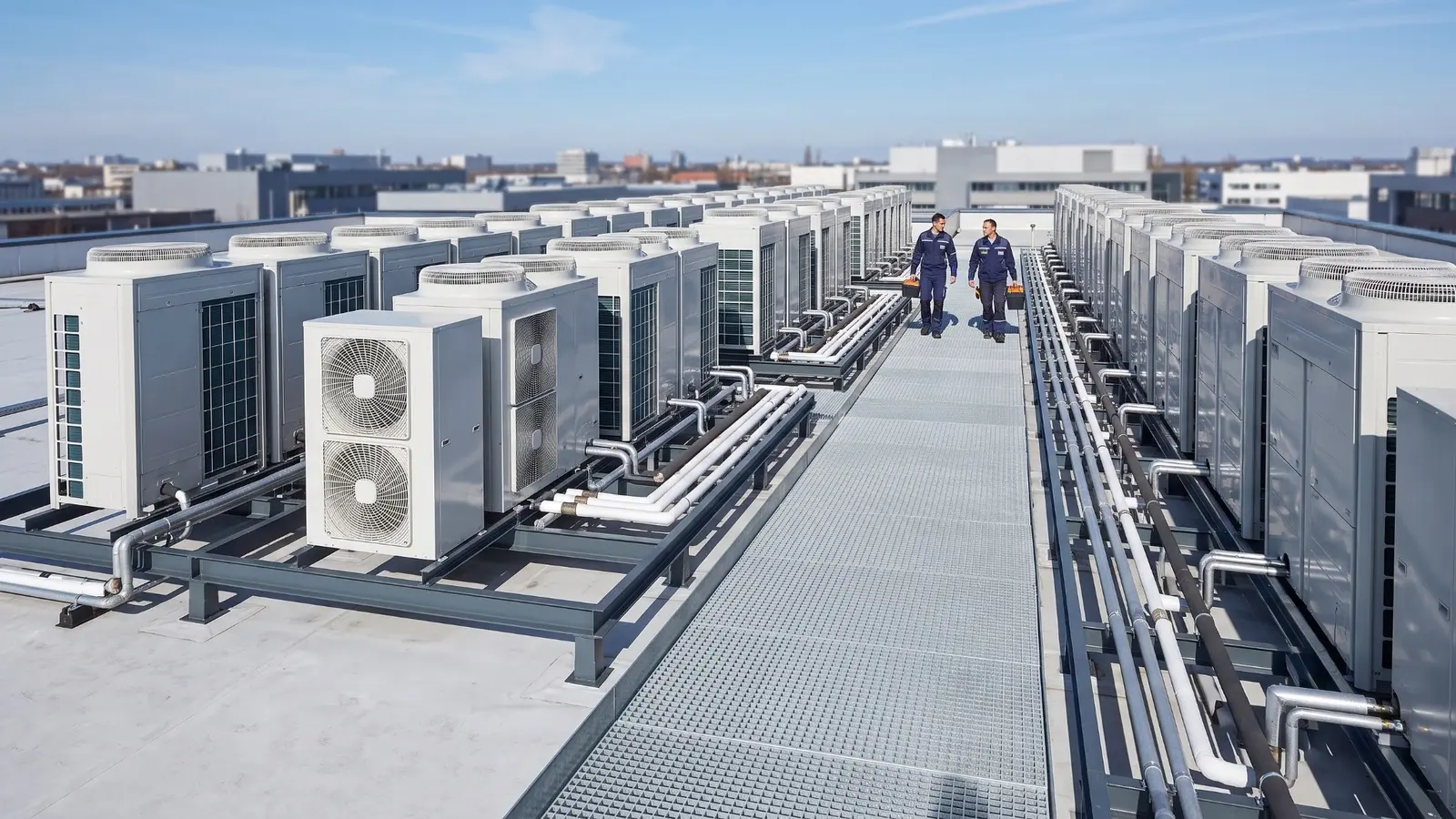

Dış Ünite Servis Alanı Neden Projede Korunmalıdır?
Dış ünitenin yalnız fiziksel olarak çatıya, terasa veya teknik alana sığması yeterli değildir.
Cihaz çevresinde hem hava dolaşımı hem de gerekli servis müdahaleleri için uygun alan korunmalıdır.
Yerleşim sırasında şu sorular sorulmalıdır:
- Cihazın servis tarafına ulaşılabiliyor mu?
- Ön paneller veya teknik kapaklar açılabiliyor mu?
- Yan yana üniteler birbirinin erişimini engelliyor mu?
- Duvar ve parapetler çalışma alanını kısıtlıyor mu?
- Teknik personel cihaza güvenli biçimde ulaşabiliyor mu?
- Gerekli ekipman veya parçaların taşınabileceği rota var mı?
Kesin servis boşlukları marka ve modele göre değiştiği için tek bir santimetre değeri bütün VRF dış ünitelerine uygulanmamalıdır.
Cihaz Değişimi İçin Taşıma İmkânı Neden Düşünülmelidir?
Servis erişimi yalnız bir kapağın açılabilmesi anlamına gelmez.
Uzun vadede bazı büyük parçaların veya cihazın kendisinin değiştirilmesi gerekebileceği de tasarım aşamasında hesaba katılmalıdır.
Özellikle dış ünitelerde şu konular önemlidir:
- Çatı veya teknik alana erişim
- Kapı ve koridor geçişleri
- Merdiven veya yük asansörü imkânı
- Gerekirse kaldırma ekipmanı kullanılabilecek alan
- Cihaz önündeki söküm ve hareket alanı
İlk montajda uygun bir taşıma yöntemiyle yerine konulan bir dış ünitenin çevresinin daha sonra tamamen kapatılması, gelecekteki değişim veya büyük müdahaleleri gereksiz biçimde zorlaştırabilir.
Mevcut bina projelerinde bu nedenle cihazın yalnız yerleşebileceği değil, taşınabileceği ve gerektiğinde çıkarılabileceği fiziksel rota da değerlendirilmelidir.
Asma Tavan Kapanmadan Önce Neler Kontrol Edilmelidir?
Asma tavan kapandıktan sonra erişim hatalarını düzeltmek genellikle daha fazla mimari müdahale gerektirir. Bu nedenle kapanış öncesinde iç ünite ve çevresindeki servis alanlarının saha üzerinde doğrulanması önemlidir.
Kontrol listesinde şu başlıklar bulunabilir:
- İç ünitenin gerçek konumu
- Revizyon kapağının yeri
- Filtre çıkarma yönü
- Drenaj erişimi
- Boru bağlantıları
- Elektrik ve kontrol kutusu erişimi
- Kanalların servis alanını kapatmaması
- Aydınlatma ve yangın tesisatıyla çakışma olmaması
- Diğer mekanik tesisatların erişimi engellememesi
Projede çizilmiş bir revizyon kapağının sahada başka bir tesisatın altında kalması mümkündür. Bu nedenle çizim ile gerçek uygulama kapanıştan önce karşılaştırılmalıdır.
Mevcut Yapılarda Servis Erişimi Neden Daha Zor Olabilir?
Yeni yapılarda cihaz erişimleri mimari ve mekanik tasarımla birlikte oluşturulabilir. Mevcut binalarda ise VRF sistemi mevcut tavan, şaft, mobilya ve dekorasyon koşullarına uyum sağlamak zorundadır.
Özellikle şu kısıtlar görülebilir:
- Kapalı asma tavanlar
- Yetersiz revizyon açıklıkları
- Dolap veya sabit mobilyalar
- Yoğun tavan tesisatı
- Dar teknik balkonlar
- Dış üniteye sınırlı taşıma erişimi
Bu nedenle mevcut yapıda cihaz konumu belirlenirken ilk montaj kolaylığı kadar gelecekteki erişim de saha keşfinde kontrol edilmelidir.
Mevcut yapıdaki tavan, şaft, dış ünite alanı ve uygulama kısıtlarını Mevcut Bir Binaya VRF Klima Uygulanabilir mi? rehberinde inceleyebilirsiniz.
Servis Erişimi Bırakılmazsa Ne Olur?
Yetersiz erişim her zaman cihazın çalışmasını ilk günden engellemez. Sorun çoğu zaman ileride ihtiyaç ortaya çıktığında görünür hale gelir.
Olası sonuçlar şunlardır:
- Filtreye ulaşılamaması
- Kontrol için tavanın açılması gerekmesi
- Dekoratif yüzeylerin sökülmesi
- Mobilyaların taşınması
- Teknik müdahale süresinin uzaması
- Basit bir işlemin daha kapsamlı saha çalışmasına dönüşmesi
- Cihaz veya parçaların sökülmesinin zorlaşması
Bu nedenle servis erişimi yalnız teknik personelin rahatlığı için bırakılan boşluk değildir. Binanın kullanım süresi boyunca gereksiz müdahaleyi azaltan bir tasarım unsurudur.
Servis Erişimi İçin Hızlı Kontrol Tablosu
| Kontrol Alanı | Proje Sorusu |
|---|---|
| Kanallı iç ünite | Servis gerektiren bölgelere revizyon açıklığından ulaşılabiliyor mu? |
| Kaset tipi ünite | Panel, filtre ve teknik bölümlere müdahale mümkün mü? |
| Filtre | Söküm yönü ve çalışma alanı açık mı? |
| Drenaj | Bağlantı veya pompa bölgesine gerektiğinde erişilebiliyor mu? |
| Boru bağlantıları | Tavan kapandıktan sonra tamamen erişilemez hale geliyor mu? |
| Elektrik / kontrol | Kontrol kutusunun servis tarafı açık mı? |
| Dış ünite | Üreticinin servis alanı korunuyor mu? |
| Taşıma | Cihaz veya büyük parçalar gerektiğinde alana girip çıkabilir mi? |
| Asma tavan | Revizyon açıklıkları kapanış öncesinde sahada doğrulandı mı? |
Servis Erişiminde Sık Yapılan Proje Hataları
Cihazın Sığmasını Yeterli Görmek
Fiziksel montaj alanı bulunması, bakım ve servis erişiminin bulunduğu anlamına gelmez.
Revizyon Kapağını Sonradan Düşünmek
Tavan tasarımı tamamlandıktan sonra uygun erişim noktası oluşturmak zorlaşabilir.
Filtre Çıkarma Yönünü Kontrol Etmemek
Filtrenin önündeki duvar, kanal veya başka tesisat rutin erişimi engelleyebilir.
Dış Üniteleri Çok Sıkışık Yerleştirmek
Cihazlar fiziksel olarak sığsa bile üretici servis ve hava dolaşımı gereklilikleri karşılanmayabilir.
Cihazın Nasıl Değiştirileceğini Düşünmemek
Teknik alana ilk montaj yapılabiliyor olması gelecekte cihazın aynı rotadan çıkarılabileceğini garanti etmez.
Asma Tavanı Kontrol Yapılmadan Kapatmak
Proje ile saha uygulamasındaki farklılıklar erişim noktalarının yanlış yerde kalmasına neden olabilir.
Servis Erişimini Bakım Firmasının Sorunu Gibi Görmek
Erişim problemi kullanım başladıktan sonra ortaya çıksa da asıl neden çoğu zaman cihaz yerleşimi ve mimari koordinasyon aşamasındadır.
Proje Sahibi Hangi Soruları Sormalı?
- Kanallı iç üniteye hangi revizyon kapağından ulaşılacak?
- Filtre hangi yönden çıkarılacak?
- Elektrik ve kontrol bölümüne erişim mümkün mü?
- Drenaj ve bağlantı noktaları gerektiğinde kontrol edilebilir mi?
- Kaset tipi cihaz çevresindeki diğer tesisatlar müdahaleyi engelliyor mu?
- Dış ünitenin servis tarafında yeterli çalışma alanı var mı?
- Üreticiye özgü servis boşlukları kontrol edildi mi?
- Cihaza teknik personel güvenli şekilde ulaşabiliyor mu?
- Gerekirse cihaz veya büyük bir parça hangi rotadan çıkarılacak?
- Asma tavan kapanmadan erişim noktaları sahada doğrulanacak mı?
Sık Sorulan Sorular
Kanallı klima için servis kapağı gerekli mi?
Gizli tavan tipi cihazlarda bakım ve servis gerektiren bölümlere uygun erişim sağlanmalıdır. Revizyon açıklığının konumu ve yapısı seçilen ürünün servis yönlerine göre belirlenmelidir.
Servis kapağı için standart bir ölçü var mı?
Bütün VRF iç üniteleri için geçerli tek bir ölçü yoktur. Gerekli açıklık cihaz modeli, servis yönü ve üretici kurulum gerekliliklerine göre belirlenmelidir.
Kaset tipi klima için ayrıca servis erişimi gerekir mi?
Evet. Panel ve filtre erişilebilir görünse bile cihazın teknik bölümlerine ve tavan üzerindeki bağlantılarına yapılabilecek müdahaleler proje sırasında değerlendirilmelidir.
VRF dış ünitesinin çevresinde ne kadar boşluk bırakılmalı?
Evrensel tek bir mesafe kullanılmamalıdır. Dış ünite modeli, yerleşim biçimi, çevredeki engeller ve üreticinin servis ve hava dolaşımı şartları kontrol edilmelidir.
Filtreye ulaşmak neden proje aşamasında düşünülmeli?
Çünkü asma tavan, kanal veya mobilya tamamlandıktan sonra filtre erişiminin düzeltilmesi mimari müdahale gerektirebilir.
Cihaz değişimi de projede düşünülmeli mi?
Özellikle büyük veya ulaşılması zor iç ve dış ünitelerde cihazın ve büyük parçaların teknik alana nasıl girip çıkabileceği değerlendirilmelidir.
Servis erişimi bırakmak bakım hizmeti satın almak anlamına mı gelir?
Hayır. Servis erişimi bir bakım sözleşmesi konusu değil, cihazların kullanım ömrü boyunca erişilebilir kalmasını sağlayan proje kriteridir.
