VRF zonlama, binadaki bütün mahalleri tek bir iklimlendirme alanı gibi değerlendirmek yerine benzer ısıtma-soğutma yüküne, kullanım biçimine ve kontrol ihtiyacına sahip alanların proje içerisinde uygun gruplara ayrılmasıdır. Bir zon tek bir oda veya tek bir iç ünite olmak zorunda değildir; gerçek yapı kullanılan ürün ve kontrol mimarisine göre değişebilir.
Örneğin aynı kattaki güney cepheli bir açık ofis, kuzey cepheli yönetici odası ve kısa süreli yoğun kullanılan toplantı salonu aynı metrekareye sahip olsalar bile aynı yük ve kullanım davranışını göstermeyebilir.
Bu nedenle VRF projelerinde zonlama kararı kat planından veya oda sayısından değil; cephe, mahal yükleri, kullanım saatleri, insan yoğunluğu ve kullanıcıların kontrol beklentilerinden başlamalıdır.
VRF Zonlama Nedir?
VRF sistemlerinde zon, benzer iklimlendirme ve kullanım ihtiyacına sahip bir veya daha fazla mahalin kontrol mantığı içerisinde birlikte değerlendirilmesini ifade eder.
Burada iki önemli ayrım vardır:
- Zon her zaman tek bir oda değildir.
- Zon her zaman tek bir iç ünite anlamına gelmez.
Projenin büyüklüğüne, kullanılan iç ünite yapısına ve kontrol sistemine göre bir mahal kendi başına bağımsız bir zon olabilir veya benzer davranış gösteren bazı alanlar ortak bir kontrol yaklaşımı içerisinde değerlendirilebilir.
Zonlamanın amacı binayı mümkün olduğu kadar fazla parçaya bölmek değildir. Amaç, birbirinden farklı davranan alanları gereksiz biçimde aynı kontrol senaryosuna zorlamamaktır.
Aynı Katta Bulunan Odalar Neden Aynı Zon Olmak Zorunda Değildir?

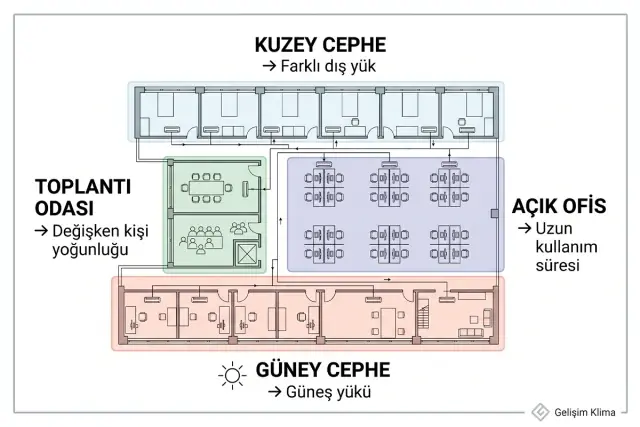

Kat planında birbirine yakın görünen mahaller, gerçek kullanım sırasında tamamen farklı yük profilleri oluşturabilir.
Güney Cepheli Ofis
Güneş kazancı nedeniyle günün belirli saatlerinde daha yüksek soğutma yüküyle karşılaşabilir.
Kuzey Cepheli Ofis
Aynı büyüklükte olsa bile güneş yükü ve dış çevre etkileri farklı olabilir.
Toplantı Odası
Günün büyük bölümünde boş kalıp toplantı sırasında kısa sürede yüksek kişi ve ekipman yükü oluşturabilir.
Koridor veya Geçiş Alanı
Sürekli çalışma yapılan ofis alanıyla aynı kişi yoğunluğuna veya kullanım profiline sahip değildir.
Bu nedenle aynı katta bulunmak, aynı ısı yüküne veya aynı kontrol ihtiyacına sahip olmak anlamına gelmez.

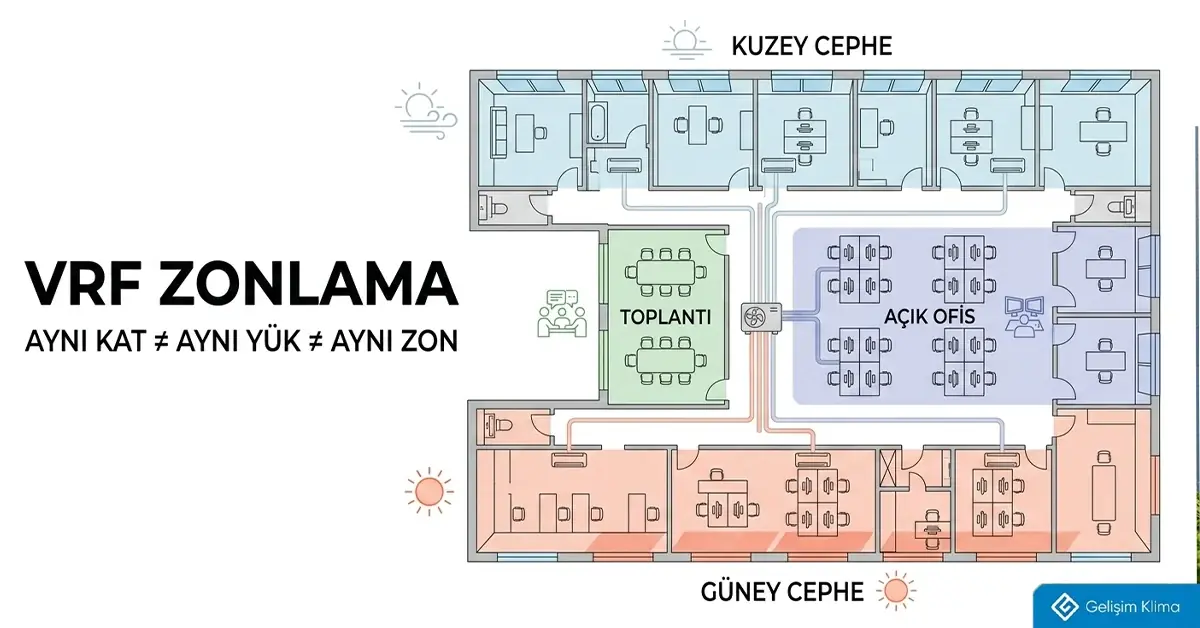

Aynı kat ≠ aynı yük ≠ aynı zon.
Zonlama Kararını Hangi Faktörler Etkiler?

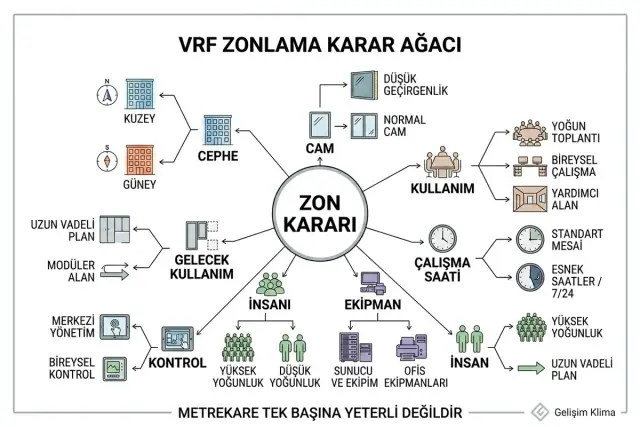

VRF zonlamada tek bir metrekare veya oda sayısı kuralı kullanılmaz. Zon kararını farklı proje verileri birlikte etkiler.
Cephe Yönü
Kuzey, güney, doğu ve batı cephelerde güneş ve dış ortam etkileri farklı olabilir. Bu nedenle farklı cephelere bakan mahaller ayrı değerlendirilmelidir.
Cam Alanı ve Güneş Yükü
Geniş cam cepheli alanların ısı kazancı, daha kapalı cephelerdeki benzer büyüklükteki mahallerden farklı olabilir.
Mahal Kullanım Amacı
Açık ofis, toplantı salonu, restoran, otel odası veya koridor aynı çalışma davranışına sahip değildir.
İnsan Yoğunluğu
Kişi sayısının gün içerisinde belirgin biçimde değiştiği mahaller farklı iklimlendirme talebi oluşturabilir.
Ekipman Yükleri
Bilgisayar, aydınlatma ve diğer elektrikli ekipmanların yoğunluğu iç yükleri etkileyebilir.
Kullanım Saatleri
Bir alan yalnız mesai saatlerinde, başka bir alan gece veya hafta sonu da kullanılıyorsa aynı çalışma programına bağlanmaları uygun olmayabilir.
İstenen Sıcaklık Kontrolü
Bazı mahaller kullanıcı tarafından ayrı sıcaklık kontrolüne ihtiyaç duyabilirken bazı ortak alanlarda daha merkezi bir yaklaşım yeterli olabilir.
Kiracı veya Departman Ayrımı
Aynı binadaki farklı işletmeler veya departmanlar farklı çalışma saatlerine, kullanıcı politikalarına veya kontrol yetkilerine sahip olabilir.
Gelecekteki Kullanım Değişiklikleri
İleride bölünmesi veya farklı kiracıya verilmesi planlanan alanların kontrol altyapısı proje aşamasında dikkate alınabilir.
Kapasite ve zonlama kararının temelinde benzer yük verileri bulunduğu için VRF Klima Kapasitesi Nasıl Belirlenir? rehberi bu sürecin bir önceki adımını açıklar.
Ofislerde Zonlama Nasıl Düşünülmelidir?
Ofis binaları zonlama ihtiyacının en net görüldüğü yapılardan biridir. Aynı katta bile kullanım ve yük davranışı birbirinden farklı çok sayıda mahal bulunabilir.
- Açık ofiste gün boyu sabit kişi ve bilgisayar yükü bulunabilir.
- Yönetici odası daha az kişi tarafından ve farklı saatlerde kullanılabilir.
- Toplantı odası kısa süreli ancak yoğun doluluk yaşayabilir.
- Güney ve kuzey cephedeki çalışma alanlarının güneş yükleri farklı olabilir.
- Departmanların mesai saatleri birbirinden farklı olabilir.
Bu nedenle bir ofis katını yalnız “tek kat” olduğu için tek kontrol alanı olarak değerlendirmek, VRF'nin bağımsız kontrol kabiliyetinin önemli bölümünü daha projelendirme aşamasında kaybettirebilir.
Doğru yaklaşım, mahal kullanımını ve yük profilini okuyup gerçekten birlikte çalışması mantıklı alanları belirlemektir.
Otellerde Zonlama Neden Farklıdır?
Otellerde oda, koridor, lobi, restoran ve toplantı salonunun kullanım saatleri ve konfor beklentileri birbirinden belirgin biçimde farklıdır.
Misafir odalarında kullanıcı bazlı sıcaklık kontrolü önemli olabilirken koridor ve ortak alanlarda farklı bir işletme politikası uygulanabilir. Restoran veya toplantı salonları ise kişi yoğunluğundaki hızlı değişimler nedeniyle oda katlarından farklı yük davranışı gösterebilir.
Bu nedenle otelde zonlama yalnız oda numaralarını bölmek anlamına gelmez. Konaklama alanları, ortak alanlar, toplantı fonksiyonları ve çalışma saatleri ayrı ayrı değerlendirilmelidir.
Villalarda Zonlama Nasıl Ele Alınabilir?
Büyük konutlarda da bütün ev aynı anda ve aynı şekilde kullanılmaz.
- Salon ve mutfak daha çok gündüz kullanılabilir.
- Yatak odalarının ana kullanım zamanı gece olabilir.
- Misafir odası uzun süre kullanılmayabilir.
- Çalışma odası yalnız belirli saatlerde aktif olabilir.
- Bodrum, spor veya hobi alanları dönemsel kullanılabilir.
Bu nedenle villa zonlamasında oda sayısından çok kullanım davranışı önemlidir.
Zonlama Enerji Tüketimini Etkiler mi?
Bağımsız zon kontrolü, kullanılmayan veya farklı saatlerde kullanılan alanların gereksiz yere aynı çalışma programında tutulmasını azaltmaya yardımcı olabilir.
Örneğin mesai sonrasında kullanılmayan bir departmanın veya gün boyunca boş kalan toplantı odasının ayrı kontrol edilebilmesi, bütün katın aynı şekilde şartlandırılması ihtiyacını azaltabilir.
Ancak zonlamanın bulunması tek başına belirli bir enerji tasarrufu oranını garanti etmez.
Gerçek enerji tüketimini şu faktörler birlikte belirler:
- Binanın ısı yükü
- Sistem kapasitesi
- Zonların kullanım süreleri
- Set sıcaklıkları
- Dış ortam koşulları
- Kullanıcı alışkanlıkları
- Kontrol senaryosu
Zonlama enerji kullanımını daha kontrollü yönetmek için bir araçtır; sonuç sistemin nasıl projelendirildiğine ve işletildiğine bağlıdır.
Zonlama ile Heat Recovery Aynı Şey midir?
Hayır. Zonlama ile ısı geri kazanımlı VRF iki farklı kavramdır.
Zonlama
Binadaki alanların kullanım, yük ve kontrol ihtiyaçlarına göre nasıl organize edildiğini ifade eder.
Isı Geri Kazanımlı VRF
Uygun ısı geri kazanımlı VRF sistem mimarisinde farklı zonların eş zamanlı ısıtma ve soğutma ihtiyaçlarının karşılanabilmesini sağlayan sistem yapısını ifade eder.
Dolayısıyla bir VRF projesinin birden fazla bağımsız zona sahip olması, bu zonların otomatik olarak aynı anda farklı ısıtma ve soğutma modlarında çalışabileceği anlamına gelmez.
Projede eş zamanlı farklı mod ihtiyacı varsa sistem tipi ayrıca değerlendirilmelidir.
Bu ayrımın detaylarını Isı Pompalı VRF ile Isı Geri Kazanımlı VRF Arasındaki Farklar rehberinde inceleyebilirsiniz.
Yanlış Zonlamanın Sonuçları Nelerdir?
Mahaller Arasında Konfor Farkı
Farklı yük davranışına sahip alanların aynı kontrol mantığına bağlanması bazı kullanıcıların ortamı sıcak, bazılarının ise soğuk bulmasına neden olabilir.
Gereksiz Çalışma
Kullanım saatleri farklı alanlar aynı programa bağlandığında boş mahaller de gereksiz sürelerle çalışabilir.
Sürekli Set Sıcaklığı Değiştirilmesi
Kullanıcıların sürekli kumandaya müdahale etmesi bazen cihaz probleminden değil, birbirinden farklı alanların yanlış kontrol grubunda bulunmasından kaynaklanabilir.
Çalışma Saatlerinin Yönetilememesi
Mesai dışı çalışan departman veya kiracılar için bağımsız çalışma ihtiyacı sonradan ortaya çıkabilir.
Gelecekteki Kontrol İhtiyacının Karşılanamaması
Alan kullanımının veya kiracı yapısının değişme ihtimali hiç düşünülmediyse sonraki yıllarda kontrol mimarisinin yeniden düzenlenmesi gerekebilir.
Zonlama Kararı İçin Hangi Bilgiler Gerekir?
Zonlama yalnız mekanik proje ekibinin plandaki odalara renk vermesi değildir. Proje sahibinden ve diğer disiplinlerden gerçek kullanım bilgisi alınması gerekir.
- Mimari kat planları
- Mahal isimleri
- Her mahalin kullanım amacı
- Beklenen kullanıcı sayıları
- Cephe yönleri ve cam alanları
- Günlük ve haftalık kullanım saatleri
- Özel sıcaklık veya konfor talepleri
- Kiracı veya departman ayrımları
- Merkezi kontrol ihtiyacı
Bu bilgiler ısı yükü ve kapasite çalışmasıyla birlikte değerlendirilerek zonların nasıl organize edileceği belirlenir. Kapasite, zonlama, ünite seçimi ve altyapı kararlarının hangi sırayla ilerlediğini VRF klima projesi hazırlama rehberinde inceleyebilirsiniz.
VRF Zonlama İçin Hızlı Kontrol Tablosu
Kontrol Alanı
Neden Önemlidir?
Cephe
Güneş ve dış ortam yükü farklılaşabilir.
Cam alanı
Mahal ısı kazancını etkileyebilir.
Kullanım amacı
Oda, ofis, toplantı veya ortak alan farklı davranır.
İnsan yoğunluğu
İç ısı yükünü ve anlık talebi değiştirebilir.
Ekipman
Bilgisayar ve diğer cihaz yüklerini etkiler.
Kullanım saati
Alanların birlikte çalışmasının gerekip gerekmediğini belirler.
Kontrol beklentisi
Bağımsız kullanım ihtiyacını belirler.
Kiracı / departman
Farklı işletme programları oluşturabilir.
Gelecek kullanım
Sonraki bölünme veya kullanım değişikliklerini etkileyebilir.
VRF Zonlamada Sık Yapılan Hatalar
Zonu Doğrudan Odayla Eşitlemek
Her oda mutlaka ayrı zon olmak zorunda değildir. Benzer kullanım ve kontrol ihtiyacı bulunan mahaller proje yapısına göre birlikte değerlendirilebilir.
Zonu İç Üniteyle Eşitlemek
İç ünite fiziksel bir ekipmandır, zon ise kontrol ve kullanım organizasyonudur. VRF iç ünite tipi seçimi ayrı bir proje kararıdır; ikisi her projede birebir aynı kavram değildir.
Bütün Katı Tek Zon Kabul Etmek
Aynı katta farklı cepheler, kullanım saatleri ve mahal fonksiyonları bulunabilir.
Yalnız Isı Yüküne Bakmak
Benzer kapasiteye sahip iki alanın kullanım saatleri veya kullanıcı yetkileri farklı olabilir. Zonlama yalnız termal değil, işletme kararını da içerir.
Heat Recovery ile Zonlamayı Karıştırmak
Bağımsız zon kontrolü, eş zamanlı ısıtma ve soğutma kabiliyeti anlamına gelmez. Sistem tipi ayrıca seçilmelidir.
Gelecekteki Alan Değişikliklerini Düşünmemek
Kiracı, departman veya oda bölünmesi beklenen projelerde kontrol altyapısının esnekliği proje aşamasında değerlendirilebilir.
Proje Sahibi Zonlama Konusunda Hangi Soruları Sormalı?
- Hangi alanlar aynı zon içerisinde değerlendiriliyor ve neden?
- Farklı cepheler ayrı olarak değerlendirildi mi?
- Toplantı salonu gibi değişken doluluklu alanlar nasıl ele alındı?
- Kullanım saatleri birbirinden farklı departmanlar ayrıldı mı?
- Her kullanıcı hangi sıcaklık ve çalışma ayarlarını kontrol edebilecek?
- Merkezi kontrol gerekiyor mu?
- İleride kiracı veya mahal değişikliği olursa sistem uyarlanabilir mi?
- Eş zamanlı ısıtma-soğutma ihtiyacı varsa uygun sistem tipi seçildi mi?
Sık Sorulan Sorular
VRF zon nedir?
Benzer iklimlendirme, kullanım ve kontrol ihtiyacına sahip bir veya daha fazla mahalin proje içerisinde ortak bir kontrol mantığıyla değerlendirilmesidir.
Her oda ayrı VRF zonu olmak zorunda mı?
Hayır. Zon kararı oda sayısından değil kullanım, yük ve kontrol ihtiyacından verilir.
Bir katta birden fazla zon olabilir mi?
Evet. Farklı cepheler, kullanım fonksiyonları veya çalışma saatleri aynı katta birden fazla zon gerektirebilir.
Her VRF zonu ayrı sıcaklıkta çalışabilir mi?
Kullanılan iç ünite ve kontrol mimarisine göre zonların bağımsız set sıcaklığı ve çalışma kontrolü mümkün olabilir. Ancak bu durum farklı zonların otomatik olarak eş zamanlı ısıtma ve soğutma yapabileceği anlamına gelmez.
Zonlama enerji tasarrufu sağlar mı?
Kullanılmayan alanların ayrı kontrol edilebilmesi gereksiz iklimlendirmeyi azaltmaya yardımcı olabilir. Ancak zonlama tek başına belirli bir enerji tasarruf yüzdesi garanti etmez.
Heat Recovery olmayan VRF sisteminde zonlama yapılabilir mi?
Evet. Zonlama ısı geri kazanımlı sisteme özgü değildir. Isı geri kazanımı, eş zamanlı farklı ısıtma ve soğutma taleplerinin yönetilmesiyle ilgili ayrı bir sistem seçimidir.
VRF Zonlarını Proje Başlangıcında Planlayın
Zonlama, cihazlar sahaya geldikten sonra verilecek bir kumanda kararı değildir. Cephe, kullanım saatleri, mahal yükleri ve kullanıcı ihtiyaçları kapasite hesabıyla birlikte proje başlangıcında değerlendirilmelidir.
Projede oluşturulan zon ve kumanda senaryolarının sahadaki karşılığı, VRF uygulama ve devreye alma aşamasında da kontrol edilmelidir.
Mimari planlarınızı ve kullanım bilgilerinizi paylaşarak VRF sisteminin kapasite, zonlama ve kontrol yapısının proje aşamasında değerlendirilmesini sağlayabilirsiniz.
