Haier DC Slim DSB Kanal Tipi İç Ünite
Haier DC Slim DSB, Slim DSB gövdesinde 0/15/30 Pa kademeli statik basınç ve daha düşük orta-düşük kademe sesi sunan 1,5–7,1 kW kanal tipi iç ünite.
Haier DC Slim DSB Kanal Tipi İç Ünite Nedir, Nerede Kullanılır?
DC Slim DSB, Slim DSB ile aynı 185 mm yüksekliğindeki gövdeyi ve aynı yedi kapasite basamağını (1,5–7,1 kW) paylaşan kanal tipi iç ünitedir. Gövde ölçüleri, ağırlıklar, boru çapları, hava debileri ve panel seçenekleri iki modelde birebir aynıdır; farklar fan tarafındaki değerlerde ortaya çıkar.
Teknik tabloda statik basınç bu modelde 0, 15 ve 30 Pa olmak üzere üç kademe olarak verilir; standart Slim DSB'de ise 0 ve 30 Pa yer alır. Ses basınç seviyesi çoğu modelde orta ve düşük kademelerde 1 dB(A) kadar daha düşüktür; 1,5 kW modelde değerler 26/22/19 dB(A)'dır. Drenaj pompası bu modelde de standarttır.
Ara statik basınç kademesi, menfez sayısı ve kanal boyu odadan odaya değişen otel katlarında her üniteyi kendi kanal direncine yakın bir noktada çalıştırmayı kolaylaştırır. Gece düşük fan kademesinde çalışacak yatak odaları, toplantı odaları ve kayıt stüdyoları gibi sessizliğin öncelikli olduğu mekânlarda bu modelin değerleri standart Slim DSB ile karşılaştırılmalıdır.
Öne Çıkan Özellikler
- 185 mm yüksekliğinde, 420 mm derinliğinde ince gövde.
- 0/15/30 Pa kademeli statik basınç.
- Standart 700 mm, özel modellerde 1200 mm'ye varan drenaj pompası kapasitesi.
- Optimize edilmiş iç hava kanalıyla düşük ses seviyesi.
- Montaj yerine göre ayarlanabilen çift yönlü hava emişi.
Haier DC Slim DSB Kanal Tipi İç Ünite Teknik Verileri
| Özellik | AD052MSERA(D) | AD072MSERA(D) | AD092MSERA(D) | AD122MSERA(D) | AD162MSERA(D) | AD182MSERA(D) | AD242MSERA(D) |
|---|---|---|---|---|---|---|---|
| Soğutma kapasitesi (kBtu/h) | 5,1 | 7,5 | 9,5 | 12,3 | 15,3 | 19,1 | 24,2 |
| Soğutma kapasitesi (kW) | 1,5 | 2,2 | 2,8 | 3,6 | 4,5 | 5,6 | 7,1 |
| Isıtma kapasitesi (kBtu/h) | 5,8 | 8,5 | 10,9 | 13,6 | 17,1 | 21,5 | 27,3 |
| Isıtma kapasitesi (kW) | 1,7 | 2,5 | 3,2 | 4 | 5 | 6,3 | 8 |
| Güç beslemesi (Ph/V/Hz) | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 | 1/220~230/50/60 |
| Hava debisi (yüksek/orta/düşük) (m³/h) | 430/370/310 | 480/420/360 | 480/420/360 | 550/430/370 | 600/540/460 | 800/690/580 | 930/850/750 |
| Ses basınç seviyesi (yüksek/orta/düşük) (dB(A)) | 26/22/19 | 27/23/20 | 27/23/20 | 30/27/24 | 32/29/26 | 33/30/27 | 36/33/30 |
| Ses gücü seviyesi (yüksek/orta/düşük) (dB(A)) | 40/36/33 | 41/37/34 | 41/37/34 | 44/41/38 | 46/43/40 | 47/44/41 | 50/47/43 |
| Net ölçüler (G/D/Y) (mm) | 850/420/185 | 850/420/185 | 850/420/185 | 850/420/185 | 850/420/185 | 1170/420/185 | 1170/420/185 |
| Ambalajlı ölçüler (G/D/Y) (mm) | 1045/540/270 | 1045/540/270 | 1045/540/270 | 1045/540/270 | 1045/540/270 | 1365/540/270 | 1365/540/270 |
| Net/ambalajlı ağırlık (kg) | 16,5/21,5 | 17,5/22,5 | 17,5/22,5 | 17,5/22,5 | 18,5/23,5 | 22,2/28,2 | 24/30 |
| Sıvı hattı çapı (mm) | 6,35 | 6,35 | 6,35 | 6,35 | 6,35 | 6,35 | 9,52 |
| Gaz hattı çapı (mm) | 9,52 | 9,52 | 9,52 | 12,7 | 12,7 | 12,7 | 15,88 |
| Statik basınç (Pa) | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 |
| Panel modeli | P1B-890IA/D | P1B-890IA/D | P1B-890IA/D | P1B-890IA/D | P1B-890IA/D | P1B-1210IA/D | P1B-1210IA/D |
| Üfleme paneli net ölçüleri (G/D/Y) (mm) | 890/190/100 | 890/190/100 | 890/190/100 | 890/190/100 | 890/190/100 | 1210/190/100 | 1210/190/100 |
| Emiş paneli net ölçüleri (G/D/Y) (mm) | 890/290,5/32,4 | 890/290,5/32,4 | 890/290,5/32,4 | 890/290,5/32,4 | 890/290,5/32,4 | 1210/290,5/32,4 | 1210/290,5/32,4 |
| Panel ambalajlı ölçüleri (G/D/Y) (mm) | 938/335/220 | 938/335/220 | 938/335/220 | 938/335/220 | 938/335/220 | 1258/335/220 | 1258/335/220 |
| Panel net/ambalajlı ağırlığı (kg) | 4/5 | 4/5 | 4/5 | 4/5 | 4/5 | 5/6 | 5/6 |
| Drenaj pompası | Standart | Standart | Standart | Standart | Standart | Standart | Standart |
Model adları, ürün kodları, teknik veriler ve görseller B HVAC (Haier Türkiye distribütörü) kaynağından alınmıştır (2026-10-01 tarihli katalog). Haier markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
Haier Ürün Ailesinden Diğer Modeller
OSB Kanal Tipi İç Ünite
1,5–16 kW soğutma
ADxxxMJERAB / ADxxxMJERA
Detaylı bilgi

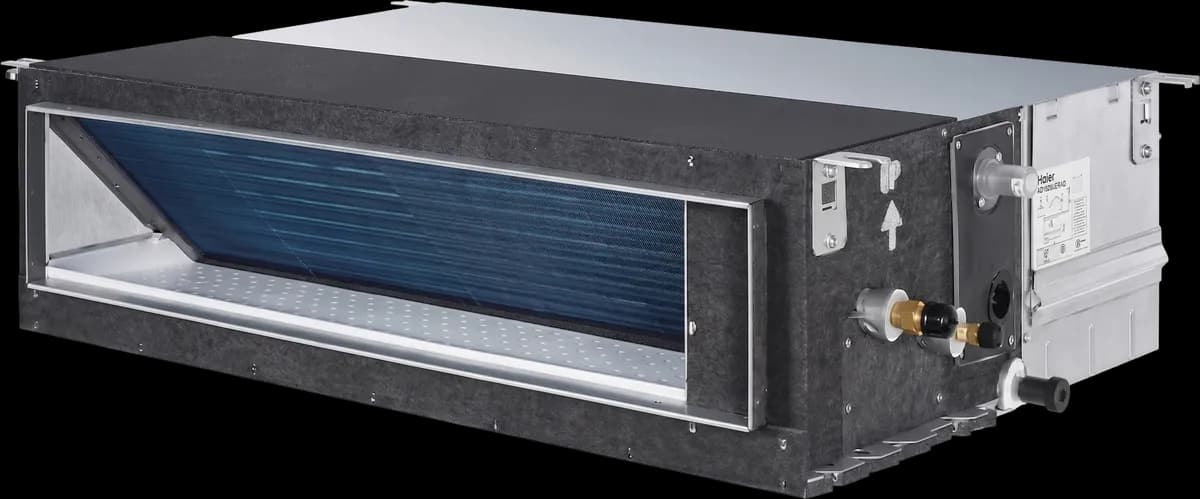

YSB (20-200 Pa) Kanal Tipi İç Ünite
