Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite

Mitsubishi Heavy KXZE2, 10–60 HP standart ısı pompalı VRF dış ünitesi; üç modüle kadar birleşip 80 iç üniteyi besler. Ofis, otel ve AVM projeleri için.

Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite ürün görseli

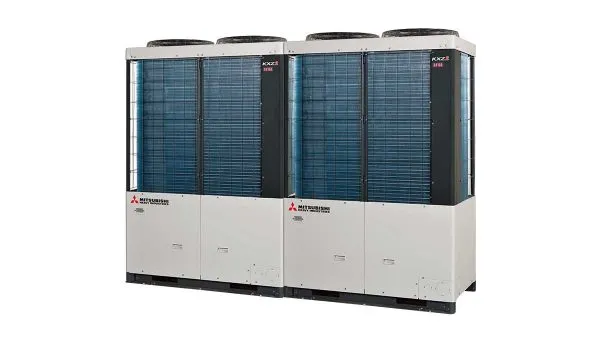

  • KXZE2 iki modüllü kombinasyon

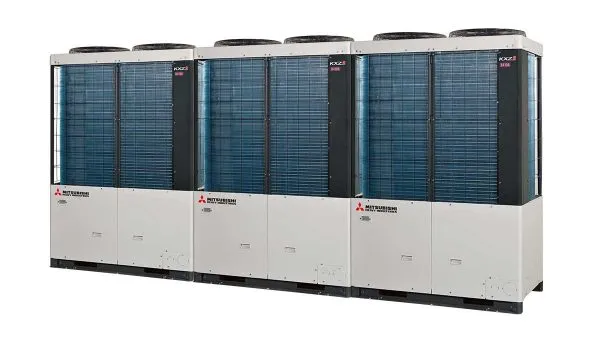

  • KXZE2 üç modüllü kombinasyon

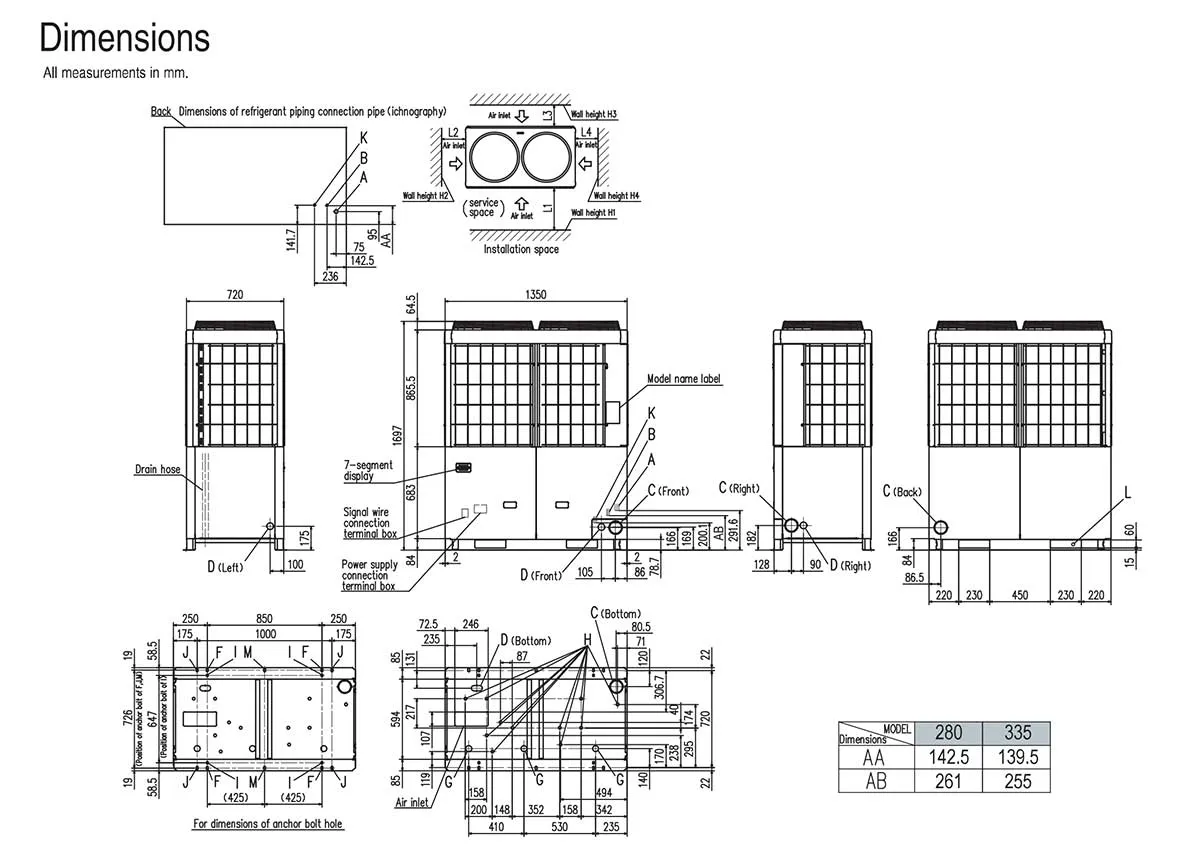

  • KXZE2 FDC280–335 modül ölçü çizimi (1697 mm yükseklik)

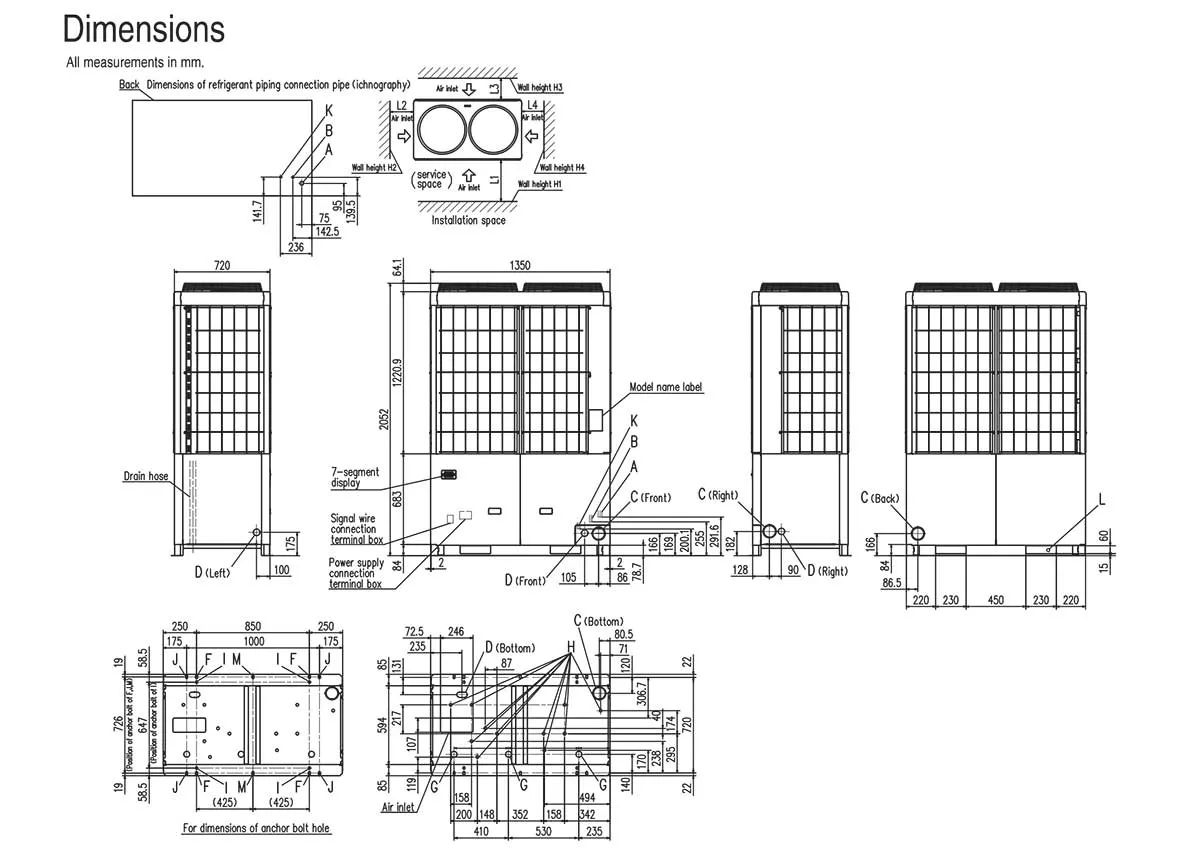

  • KXZE2 2052 mm yükseklikteki modül ölçü çizimi
Ürün Hakkında

Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite Nedir, Nerede Kullanılır?

KXZE2, KXZ ailesinin standart verimli, ısı pompalı (iki borulu) VRF dış ünite serisidir. Tek gövdeli modüller 10 HP'den (28,0 kW) 20 HP'ye (56,0 kW) kadar yedi kapasitede sunulur; 22–40 HP arası iki modülün, 42–60 HP arası üç modülün birleştirilmesiyle elde edilir. En büyük kombinasyon olan FDC1680KXZE2, 168 kW soğutma ve 189 kW ısıtma kapasitesi verir.

Kombinasyonlara 80'e kadar iç ünite bağlanabilir. Bağlantı oranı kapasiteyle değişir: 10–16 HP tek modüllerde %50–200, 17–34 HP arasında %50–160, 36 HP ve üzerinde %50–130. Modül tabanı 1350 × 720 mm'dir; 10 ve 12 HP modüller 1697 mm, daha büyükleri 2052 mm yüksekliktedir. Üç modüllü bir kombinasyon yan yana 4050 mm genişlik kaplar.

Seçimde binanın toplam ısı yükü ve eşzamanlılık oranının yanında çatıda ayrılabilecek alan ve taşıma kapasitesine bakılır; 60 HP'lik kombinasyon 1134 kg'dır. Tek modüllerde soğutma/ısıtma ses seviyesi 56/57 ile 63/64 dB(A) arasındadır. Aynı kapasitede daha düşük enerji tüketimi hedefleniyorsa yüksek verimli KXZXE2 serisiyle karşılaştırma yapılmalıdır.

Öne Çıkan Özellikler

  • 10–20 HP tek modül, 22–40 HP iki modüllü, 42–60 HP üç modüllü kombinasyon
  • 28,0–168,0 kW soğutma, 31,5–189,0 kW ısıtma nominal kapasitesi
  • Kombinasyon başına en fazla 80 iç ünite
  • Bağlantı oranı 10–16 HP modüllerde %50–200'e kadar
  • Modül tabanı 1350 × 720 mm; yükseklik 1697 veya 2052 mm
  • Üç faz 380–415 V besleme, R410A soğutucu akışkan
Teknik Özellikler

Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite Teknik Verileri

Tek modül (10–20 HP)

Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite teknik özellikler — Tek modül (10–20 HP)
ÖzellikFDC280KXZE2FDC335KXZE2FDC400KXZE2FDC450KXZE2FDC475KXZE2FDC500KXZE2FDC560KXZE2
Nominal kapasite (HP)10121416171820
Soğutma kapasitesi (kW)28,033,540,045,047,550,056,0
Isıtma kapasitesi (kW)31,537,545,050,053,056,063,0
Güç tüketimi, soğutma (kW)7,258,9810,9813,9813,9714,0117,5
Güç tüketimi, ısıtma (kW)7,419,0310,2312,512,9913,5616,15
Güç kaynağı3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)5555888
Maks. akım (A)20,120,132,032,040,240,240,2
Boyutlar (Y × G × D) (mm)1697 × 1350 × 7201697 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 7202052 × 1350 × 720
Net ağırlık (kg)288288332332378378378
Ses seviyesi (soğutma / ısıtma) (dB(A))56 / 5763 / 6260 / 6261 / 6261 / 6261 / 6263 / 64
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)11,011,011,011,511,511,511,5
CO₂ eşdeğeri (akışkan şarjı) (ton)22,96822,96822,96824,01224,01224,01224,012
Likit hattı çapı (mm)ø9,52ø9,52ø12,7ø12,7ø12,7ø12,7ø12,7
Gaz hattı çapı (mm)ø22,22ø25,4 [ø22,22]ø25,4 [ø28,58]ø28,58ø28,58ø28,58ø28,58
Kapasite bağlantı oranı (%)50–20050–20050–20050–20050–16050–16050–160
Bağlanabilir iç ünite sayısı37445360505359

İki modüllü kombinasyonlar (22–40 HP)

Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite teknik özellikler — İki modüllü kombinasyonlar (22–40 HP)
ÖzellikFDC615KXZE2FDC670KXZE2FDC735KXZE2FDC800KXZE2FDC850KXZE2FDC900KXZE2FDC950KXZE2FDC1000KXZE2FDC1060KXZE2FDC1120KXZE2
Modül kombinasyonu (FDC)280KXZE2 + 335KXZE2335KXZE2 + 335KXZE2335KXZE2 + 400KXZE2400KXZE2 + 400KXZE2400KXZE2 + 450KXZE2450KXZE2 + 450KXZE2475KXZE2 + 475KXZE2500KXZE2 + 500KXZE2500KXZE2 + 560KXZE2560KXZE2 + 560KXZE2
Nominal kapasite (HP)22242628303234363840
Soğutma kapasitesi (kW)61,567,073,580,085,090,095,0100,0106,0112,0
Isıtma kapasitesi (kW)69,075,082,590,095,0100,0106,0112,0119,0126,0
Güç tüketimi, soğutma (kW)16,2417,9619,2621,9624,9627,9527,9428,0231,5135,00
Güç tüketimi, ısıtma (kW)16,4418,0619,2620,4522,7325,0025,9827,1229,7132,31
Güç kaynağı3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)10,010,010,010,010,010,016,016,016,016,0
Maks. akım (A)40,240,252,164,064,064,080,480,480,480,4
Boyutlar (Y × G × D) (mm)1697 × 2700 × 7201697 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 7202052 × 2700 × 720
Net ağırlık (kg)576576620664664664756756756756
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)11,0 × 211,0 × 211,0 + 11,511,5 × 211,5 × 211,5 × 211,5 × 211,5 × 211,5 × 211,5 × 2
Likit hattı çapı (mm)ø12,7ø12,7ø15,88ø15,88ø15,88ø15,88ø15,88ø19,05ø19,05ø19,05
Gaz hattı çapı (mm)ø28,58ø28,58ø31,75 [ø34,92]ø31,75 [ø34,92]ø31,75 [ø34,92]ø31,75 [ø34,92]ø31,75 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]
Kapasite bağlantı oranı (%)50–16050–16050–16050–16050–16050–16050–16050–13050–13050–130
Bağlanabilir iç ünite sayısı65717880808080808080

Üç modüllü kombinasyonlar (42–60 HP)

Mitsubishi Heavy KXZE2 Isı Pompalı VRF Dış Ünite teknik özellikler — Üç modüllü kombinasyonlar (42–60 HP)
ÖzellikFDC1200KXZE2FDC1250KXZE2FDC1300KXZE2FDC1350KXZE2FDC1425KXZE2FDC1450KXZE2FDC1500KXZE2FDC1560KXZE2FDC1620KXZE2FDC1680KXZE2
Modül kombinasyonu (FDC)400KXZE2 + 400KXZE2 + 400KXZE2400KXZE2 + 400KXZE2 + 450KXZE2400KXZE2 + 450KXZE2 + 450KXZE2450KXZE2 + 450KXZE2 + 450KXZE2475KXZE2 + 475KXZE2 + 475KXZE2475KXZE2 + 475KXZE2 + 500KXZE2500KXZE2 + 500KXZE2 + 500KXZE2500KXZE2 + 500KXZE2 + 560KXZE2500KXZE2 + 560KXZE2 + 560KXZE2560KXZE2 + 560KXZE2 + 560KXZE2
Nominal kapasite (HP)42444648505254565860
Soğutma kapasitesi (kW)120,0125,0130,0135,0142,5145,0150,0156,0162,0168,0
Isıtma kapasitesi (kW)135,0140,0145,0150,0159,0162,0168,0175,0182,0189,0
Güç tüketimi, soğutma (kW)32,9435,9438,9341,9341,9141,9542,0345,5249,0152,50
Güç tüketimi, ısıtma (kW)32,6835,9535,2337,5038,9739,5440,6843,2745,8748,46
Güç kaynağı3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz3 Faz 380-415V, 50Hz
Başlangıç akımı (A)15,015,015,015,024,024,02424,024,024,0
Maks. akım (A)96,096,096,096,0120,6120,6120,6120,6120,6120,6
Boyutlar (Y × G × D) (mm)2052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 7202052 × 4050 × 720
Net ağırlık (kg)996996996996113411341134113411341134
Soğutucu akışkanR410AR410AR410AR410AR410AR410AR410AR410AR410AR410A
Akışkan şarjı (kg)11,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 311,5 × 3
Likit hattı çapı (mm)ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05ø19,05
Gaz hattı çapı (mm)ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]ø38,1 [ø34,92]
Kapasite bağlantı oranı (%)50–13050–13050–13050–13050–13050–13050–13050–13050–13050–130
Bağlanabilir iç ünite sayısı80808080808080808080
Değerler ISO-T1 koşullarındadır — soğutma: iç ortam 27 °C KT / 19 °C YT, dış ortam 35 °C KT; ısıtma: iç ortam 20 °C KT, dış ortam 7 °C KT / 6 °C YT. Ses değerleri yansımasız odada ölçülmüştür. Boru çaplarında köşeli parantez içindeki değer Avrupa uygulamaları içindir.

Model adları, ürün kodları, teknik veriler ve görseller Form MHI Klima Sistemleri (Mitsubishi Heavy Industries'in Türkiye ortak şirketi) kaynağından alınmıştır (2026-10-01 tarihli katalog). Mitsubishi Heavy markası ve ürün görselleri ilgili üreticiye aittir. Üretici kataloğu güncellendiğinde model listesi değişebilir; kesin kapasite ve stok bilgisi için bize sorun.
