Karma kullanımlı bir binada bütün mahalleri aynı iklimlendirme senaryosunun parçası kabul etmek doğru değildir. Aynı yapı içerisinde mağaza, ofis, restoran, konut veya farklı ticari alanlar bulunuyorsa çalışma saatleri, kişi yoğunluğu, iç yükler ve kullanıcı beklentileri birbirinden önemli ölçüde ayrılabilir.
Bu nedenle VRF projelendirmesinde yalnız toplam bina kapasitesine bakılmaz. Hangi kullanım bölgelerinin birlikte çalışacağı, hangilerinin ayrı kontrol veya bağımsız sistem gerektirebileceği, dış ünite ve borulama organizasyonunun nasıl kurulacağı ayrıca değerlendirilir.
Karma kullanımlı binada amaç her fonksiyona ayrı sistem vermek değil, farklı davranan alanları aynı sistem varsayımına zorlamamaktır.
Karma Kullanımlı Bina Neden VRF Projelendirmesinde Farklıdır?
Karma kullanımlı yapılarda aynı binanın farklı bölümleri farklı işletme karakterlerine sahip olabilir.
Örneğin tek projede:
- Gündüz kullanılan ofisler
- Akşam saatlerinde yoğunlaşan restoran alanları
- Mağaza çalışma saatlerine bağlı ticari alanlar
- Günün farklı saatlerinde kullanılan konutlar
- Sürekli kullanılan güvenlik veya teknik mahaller
bulunabilir.
Bu alanların tamamı aynı dış hava koşullarına maruz kalsa bile iç yükleri ve kullanım saatleri aynı değildir.
Bu nedenle ilk proje sorusu “binanın toplam metrekaresi nedir?” değil, “binada hangi farklı kullanım profilleri var?” olmalıdır.
Bu kullanım profilleri VRF klima projelendirme aşamasında kapasite, zonlama ve sistem mimarisiyle birlikte değerlendirilmelidir.
Çalışma Saatleri Sistem Tasarımını Nasıl Etkiler?
Karma kullanımlı yapıların belirgin özelliklerinden biri çalışma programlarının birbirinden ayrılabilmesidir.
Örneğin aynı yapıda:
- Mesai saatlerinde kullanılan ofisler
- Daha uzun saatlerde açık mağazalar
- Belirli servis dönemlerinde yoğunlaşan restoran alanları
- Sabah, akşam ve gece kullanılan konutlar
bulunabilir.
Bu farklılıklar yalnız kumanda programını değil, sistemin hangi anda hangi mahallerden kapasite talebi göreceğini de etkiler.
Benzer çalışma programlarına sahip alanların aynı sistem altında değerlendirilmesi mümkün olabilirken çok farklı işletme programlarının sistem seviyesinde ayrılması bazı projelerde daha anlamlı olabilir.
Ancak farklı çalışma saatleri bulunması otomatik olarak ayrı VRF sistemi gerektiği anlamına gelmez. Zonlama, kontrol ve bağımsız sistem seçenekleri birlikte değerlendirilmelidir.
İç Yükler Neden Kullanım Fonksiyonuna Göre Değişir?
Aynı büyüklükteki iki mahalin ısıtma ve soğutma ihtiyacı yalnız metrekare nedeniyle aynı olmaz.
Örneğin bir ofiste yükü etkileyen unsurlar arasında:
- Çalışanlar
- Bilgisayarlar
- Aydınlatma
- Toplantı alanları
bulunabilir.
Bir restoran alanında ise kullanıcı yoğunluğu, kullanım saatleri ve mahal içerisindeki ekipman yükleri farklı bir profil oluşturabilir.
Mağazada müşteri yoğunluğu günün saatine göre değişirken konutta kullanıcı sayısı daha düşük ancak kullanım saatleri farklı olabilir.
Bu nedenle karma kullanımda iç ünite kapasitesi ve sistem toplamı fonksiyon bazında yapılan yük değerlendirmesinden sonra oluşturulmalıdır.
İnsan Yoğunluğu Neden Ayrı Değerlendirilmelidir?
İnsan sayısı mahalin iç ısı yükünü etkileyen girdilerden biridir ve karma kullanımda bu değer bölgeler arasında büyük farklılık gösterebilir.
Örneğin:
- Konut odasında sınırlı sayıda kullanıcı
- Açık ofiste sürekli çalışan personel
- Toplantı salonunda dönemsel yüksek yoğunluk
- Restoran alanında belirli saatlerde yüksek doluluk
- Mağazada değişken müşteri trafiği
bulunabilir.
Bu nedenle binanın bütününe ortalama bir kişi yoğunluğu uygulamak yerine mahal kullanımına göre gerçek tasarım kabulleri yapılmalıdır.

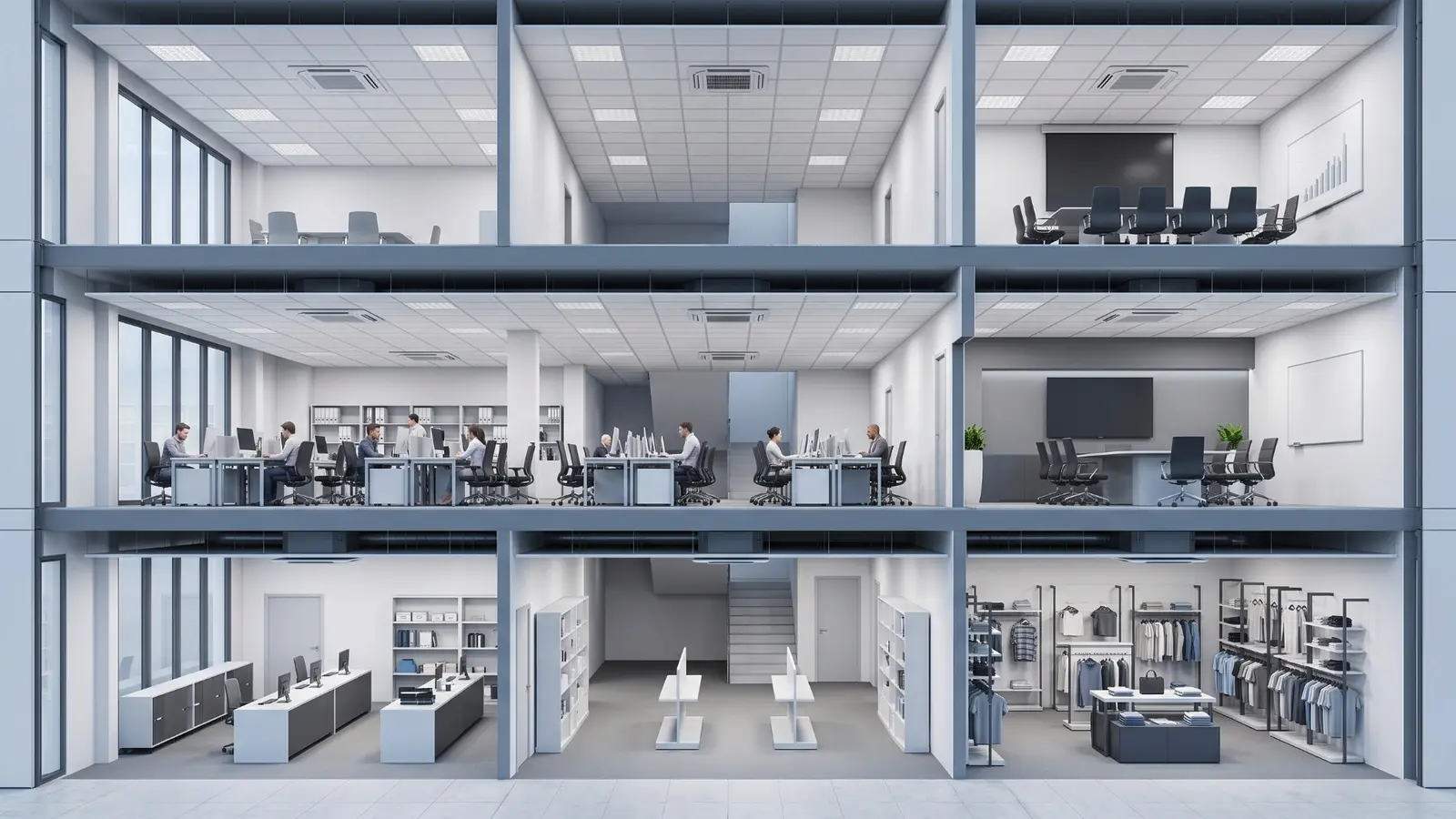

Karma Kullanımlı Binalarda Zonlama Nasıl Yapılır?
Zonlama yalnız katları veya oda sınırlarını takip eden geometrik bir bölümlendirme değildir.
Aynı zon içerisinde değerlendirilmesi düşünülen mahallerin şu özelliklerinin birbirine uygun olup olmadığı incelenmelidir:
- Yük davranışı
- Kullanım saatleri
- Kullanıcı beklentileri
- Cephe koşulları
- Kontrol ihtiyacı
Örneğin aynı katta bulunan bir mağaza ile ofis fiziksel olarak yan yana olsa bile aynı işletme profiline sahip olmayabilir.
Benzer şekilde iki ayrı kattaki ofis bölümleri aynı kiracı ve benzer çalışma saatlerine sahipse birlikte değerlendirilmesi mümkün olabilir.
Kat sınırı, kullanım sınırı ve VRF zon sınırı aynı şey değildir.
Zonlama ile Sistem Bölümlendirmesi Aynı Şey midir?
Hayır.
Zonlama, mahallerin kontrol ve yük davranışı açısından nasıl gruplanacağını ifade eder.
Sistem bölümlendirmesi ise hangi iç ünite gruplarının aynı soğutucu akışkan sistemi altında çalışacağını ve hangi alanların bağımsız VRF sistemlerine ayrılacağını belirler.
Bir bina çok sayıda zona sahip olup daha az sayıda bağımsız VRF sistemi kullanabilir.
Benzer şekilde farklı kiracı veya işletme bölümleri için birden fazla bağımsız sistem değerlendirilebilir.
Karma kullanımlı projelerde bu iki karar birlikte ele alınmalı ancak birbirine karıştırılmamalıdır.
Karma Kullanım Sistemlerin Bölümlendirilmesini Nasıl Etkiler?
Binanın farklı fonksiyonlara ayrılması, bağımsız VRF sistem gruplarının değerlendirilmesinde önemli bir girdidir.
Sistem bölümlendirmesini etkileyebilecek kriterler şunlardır:
- Farklı çalışma saatleri
- Farklı kiracılar
- Farklı kullanım fonksiyonları
- Farklı kat veya bina blokları
- Borulama güzergâhları
- Dış ünite alanları
- Kontrol ihtiyacı
- Gelecekte kullanım değişikliği ihtimali
Örneğin mağaza ve ofis alanlarının ayrı sistemlerde değerlendirilmesi bazı projelerde işletme açısından anlamlı olabilir.
Başka bir projede ise farklı fonksiyonların bir kısmı aynı VRF sistemi içerisinde farklı zonlar olarak çözülebilir.
Dolayısıyla karma kullanımın kendisi sistem sayısını belirlemez.
Isı Pompalı VRF Ne Zaman Yeterli Olabilir?
Farklı kullanım alanları bulunmasına rağmen aynı VRF sistemindeki bağlı zonların aynı anda ortak ısıtma veya soğutma modunda çalışması proje ihtiyacını karşılıyorsa ısı pompalı VRF değerlendirilebilir.
Farklı çalışma saatleri bulunması tek başına ısı geri kazanımlı sistem gerektirmez.
Örneğin farklı kullanım fonksiyonları günün farklı saatlerinde yoğunlaşıyor olabilir ancak gerçek sistem senaryosunda aynı anda zıt çalışma modu ihtiyacı oluşmayabilir.
Bu nedenle sistem tipi kullanım fonksiyonlarının isimlerinden değil, gerçek ısıtma ve soğutma davranışından çıkarılmalıdır.
Isı Geri Kazanımlı VRF Karma Kullanımlı Binada Ne Zaman Gündeme Gelebilir?
Karma kullanım bulunması ısı geri kazanımlı VRF sistemini otomatik olarak gerekli hale getirmez.
Isı geri kazanımlı VRF, aynı sistem içerisindeki farklı zonlarda eş zamanlı ısıtma ve soğutma ihtiyacı oluşuyorsa değerlendirilebilir.
Örneğin geçiş mevsiminde:
- Yoğun iç yük nedeniyle bir ticari alan soğutma isterken
- Farklı cephe veya kullanım profiline sahip başka bir bölgede ısıtma ihtiyacı oluşabilir.
Bu senaryonun gerçek proje yüklerinde ortaya çıkması halinde ısı geri kazanımlı sistem mimarisi anlamlı hale gelebilir.
Ancak yalnız binada mağaza, ofis, restoran ve konut bulunması bu sistemi seçmek için yeterli gerekçe değildir.
Sistem tipleri arasındaki farkları Isı Pompalı VRF ile Isı Geri Kazanımlı VRF Arasındaki Farklar rehberinde inceleyebilirsiniz.
Kiracı Bağımsızlığı Sistem Tasarımını Nasıl Etkiler?
Karma kullanımlı projelerde farklı fonksiyonlar farklı kiracılar veya işletmeler tarafından kullanılabilir.
Bu durumda yalnız sıcaklık kontrolü değil, işletme bağımsızlığı da tasarım kriteri haline gelebilir.
Farklı kiracıların:
- Çalışma saatleri
- Sıcaklık politikaları
- Kumanda yetkileri
- Alan kullanım süreleri
- Gelecekte taşınma veya genişleme ihtimalleri
birbirinden farklı olabilir.
Bu nedenle kiracı sınırları sistem bölümlendirmesinde dikkate alınabilir.
Ancak farklı kiracı bulunması otomatik olarak her kiracıya bağımsız dış ünite gerektiği anlamına gelmez.
Ayrı VRF Sistemleri Enerji Faturalandırmasını Otomatik Olarak Çözer mi?
Hayır.
Sistemlerin veya zonların ayrılması ile enerji tüketiminin kullanıcı bazında ölçülmesi aynı karar değildir.
Kiracı bazında tüketim dağılımı gerekiyorsa gerekli ölçüm, kontrol veya sayaç altyapısı ayrıca değerlendirilmelidir.
Bu nedenle bağımsız VRF sistemi = otomatik bağımsız enerji faturası şeklinde bir kabul yapılmamalıdır.
Merkezi Kontrol Karma Kullanımlı Yapıda Ne Zaman Anlamlıdır?
Mahalli kumandalar farklı kullanıcıların kendi alanlarını kontrol etmesine imkan sağlayabilir. Ancak çok sayıda mahal, farklı kiracı ve ortak alan bulunan projelerde işletme yönetimi için merkezi kontrol ayrıca değerlendirilebilir.
Seçilen ürün ve kontrol mimarisine bağlı olarak merkezi yönetim üzerinden şu işlevler sağlanabilir:
- İç ünite gruplarının yönetimi
- Çalışma programları
- Ortak alanların kontrolü
- Kullanıcı yetkileri
- Çalışma durumlarının izlenmesi
Ancak merkezi kontrol her karma kullanımlı binada zorunlu değildir.
Az sayıda bağımsız bölüm ve basit kullanım yapısı bulunan projelerde mahalli kontroller yeterli olabilir.
Ortak Alanlar Nasıl Değerlendirilmelidir?
Karma kullanımlı binalarda lobi, koridor veya diğer ortak alanlar belirli bir kiracının kullanım profiline doğrudan uymayabilir.
Bu alanların:
- Çalışma saatleri
- Kullanıcı yoğunluğu
- Bağlanacağı sistem
- Kontrol yetkisi
ayrıca belirlenmelidir.
Örneğin sürekli kullanılan bir lobi, yalnız mesai saatlerinde çalışan ofis katıyla aynı işletme programına sahip olmayabilir.
Dış Ünite Organizasyonu Karma Kullanımdan Nasıl Etkilenir?
Sistemlerin nasıl bölümlendirildiği dış ünite gruplarının sayısını ve yerleşimini de etkileyebilir.
Projede örneğin şu aday alanlar değerlendirilebilir:
- Çatı
- Teknik teraslar
- Farklı bina blokları
- Uygun teknik balkonlar
Ancak her kullanım fonksiyonu için ayrı sistem oluşturulması, otomatik olarak her fonksiyonun yanına ayrı dış ünite konulması gerektiği anlamına gelmez.
Dış ünite yerleşimi sistem bölümlendirmesiyle birlikte şu açılardan ayrıca çözülmelidir:
- Hava sirkülasyonu
- Servis erişimi
- Taşıma
- Borulama güzergâhı
- Ses ve çevre koşulları

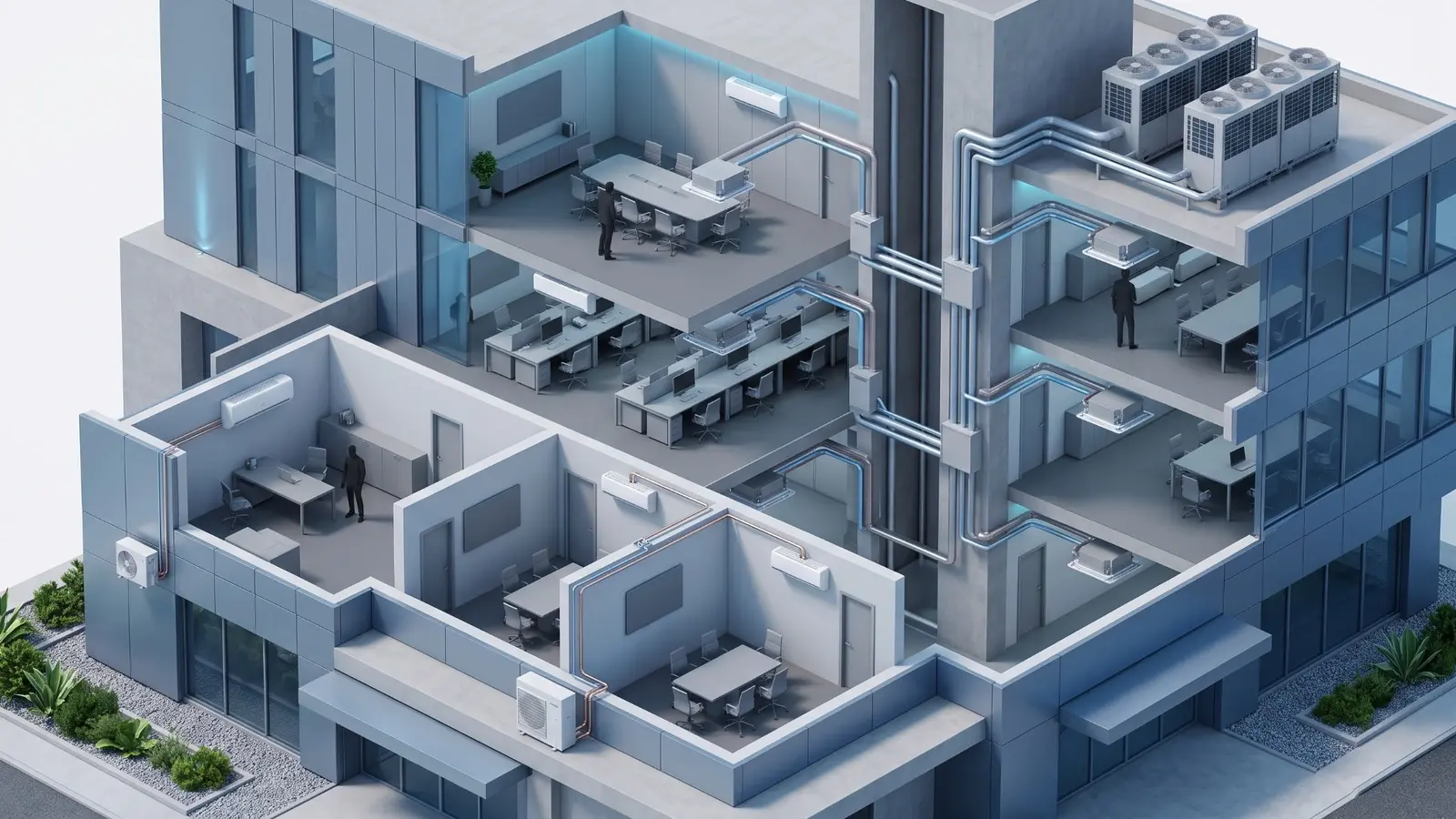

Şaft ve Borulama Organizasyonu Neden Kritiktir?
Karma kullanımlı yapılarda farklı sistemlerin aynı şaft veya tavan bölgelerini kullanması gerekebilir.
Bu durumda sistem sınırlarının proje üzerinde açık biçimde tanımlanması önemlidir.
Kontrol edilmesi gereken başlıca noktalar şunlardır:
- Hangi soğutucu akışkan sistemi hangi şafttan geçiyor?
- Katlarda sistemler nerede ayrılıyor?
- Farklı kiracı bölgelerine boru geçişi yapılıyor mu?
- Gelecekte teknik erişim korunuyor mu?
- Şaft kapasitesi bütün sistemleri destekliyor mu?
Sistem bölümlendirmesi yalnız dış ünite şemasında değil, gerçek borulama güzergâhında da okunabilir olmalıdır.
Mağaza, Ofis, Restoran ve Konut Örneğinde Ne Kontrol Edilir?
Kullanım
Öne Çıkan Proje Girdileri
Mağaza
Çalışma saatleri, müşteri yoğunluğu, cephe ve vitrin yükleri, bağımsız işletme ihtiyacı
Ofis
Mesai saatleri, çalışan ve ekipman yükleri, toplantı alanları, zonlama
Restoran
Kullanım saatleri, değişken kişi yoğunluğu ve mahal iç yükleri
Konut
Bağımsız kullanıcı kontrolü, farklı günlük kullanım saatleri ve konfor beklentileri
Ortak alan
İşletme saatleri, kontrol sorumluluğu ve hangi sistem grubuna bağlanacağı
Bu tablo her projeye uygulanacak hazır sistem reçetesi değildir. Karma kullanımın neden tek bir “m² → kapasite → VRF” hesabına indirgenemeyeceğini gösterir.
Karma Kullanımlı Binada VRF Sistem Mimarisi İçin Hangi Veriler Gereklidir?
- Her bölümün kullanım fonksiyonu
- Kiracı veya işletme sınırları
- Günlük ve haftalık çalışma saatleri
- Mahallerin kişi yoğunlukları
- İç ekipman yükleri
- Cephe ve cam koşulları
- Bağımsız kontrol ihtiyaçları
- Eş zamanlı ısıtma ve soğutma senaryoları
- Dış ünite alanları
- Şaft ve borulama güzergâhları
- Ortak alanların işletme senaryosu
- Gelecekte kiracı veya kullanım değişikliği ihtimali
Bu bilgiler sistem tipinin ve bağımsız sistem gruplarının hangi mimariyle oluşturulacağını belirlemek için birlikte değerlendirilmelidir.
Karma Kullanımlı VRF Projelerinde Sık Yapılan Hatalar
Bütün Binayı Tek Kullanım Profili Kabul Etmek
Farklı fonksiyonların çalışma saatleri ve iç yükleri birbirinden ayrılabilir.
Her Fonksiyon İçin Otomatik Ayrı VRF Sistemi Kurmak
Kullanım ayrımı önemlidir ancak sistem bölümlendirmesi teknik ve işletme koşullarıyla birlikte yapılmalıdır.
Farklı Çalışma Saatlerini Görmezden Gelmek
Ofis ve restoran gibi alanların yoğun kullanım zamanları aynı olmayabilir.
Zonlama ile Sistem Bölümlendirmesini Karıştırmak
Bir binada çok sayıda zon bulunması aynı sayıda bağımsız VRF sistemi gerektiği anlamına gelmez.
Karma Kullanım Varsa Isı Geri Kazanımlı Sistem Seçmek
Isı geri kazanımlı sistem gerçek eş zamanlı ısıtma ve soğutma ihtiyacına göre değerlendirilmelidir.
Kiracı Ayrımını Yalnız Kumanda Meselesi Görmek
Çalışma saatleri, borulama ve gelecekteki kullanım esnekliği de sistem kararını etkileyebilir.
Merkezi Kontrolü Her Projede Zorunlu Görmek
Merkezi kontrol işletme ihtiyacına göre değerlendirilmelidir.
Dış Ünite ve Şaft Organizasyonunu Sonradan Çözmek
Sistem bölümlendirmesi ile fiziksel altyapı aynı proje zincirinin parçalarıdır.
Proje Sahibi Hangi Soruları Sormalı?
- Binada kaç farklı kullanım profili var?
- Bu alanların çalışma saatleri benzer mi?
- Kiracı veya işletme sınırları nasıl?
- İç yükler ve kişi yoğunlukları ayrı değerlendirildi mi?
- Hangi alanlar aynı zon içerisinde değerlendiriliyor?
- Hangi alanlar bağımsız VRF sistemlerine ayrılıyor ve neden?
- Eş zamanlı ısıtma ve soğutma ihtiyacı gerçekten var mı?
- Isı pompalı veya ısı geri kazanımlı VRF kararı hangi senaryoya dayanıyor?
- Ortak alanları kim kontrol edecek?
- Merkezi kontrol gerekiyor mu?
- Dış ünite grupları nerede konumlanacak?
- Borulama ve şaft organizasyonu farklı kullanım bölgeleriyle uyumlu mu?
Sık Sorulan Sorular
Karma kullanımlı binada tek VRF sistemi kullanılabilir mi?
Teknik ve işletme koşulları uygunsa değerlendirilebilir. Ancak farklı fonksiyonların kullanım saatleri, yükleri ve kontrol ihtiyaçları sistem mimarisi oluşturulurken ayrı incelenmelidir.
Mağaza ve ofis aynı VRF sistemine bağlanabilir mi?
Bağlanabilir olabilir. Bunun uygun olup olmadığı kapasite, kullanım saatleri, sistem tipi, kontrol ihtiyacı ve borulama organizasyonuna göre belirlenmelidir.
Karma kullanımlı binada ısı geri kazanımlı VRF şart mı?
Hayır. Isı geri kazanımlı sistem kararı farklı zonların gerçekten aynı anda ısıtma ve soğutma talep edip etmediğine göre verilmelidir.
Farklı kiracılar için ayrı VRF sistemi gerekli mi?
Her zaman değil. Kiracı bağımsızlığı önemli bir kriterdir ancak sistem sayısı çalışma saatleri, kullanım, borulama ve işletme ihtiyaçlarıyla birlikte değerlendirilmelidir.
Karma kullanımlı binada merkezi kumanda gerekli mi?
Zorunlu değildir. Çok sayıda kullanıcı, zon, ortak alan ve çalışma programı varsa merkezi kontrol anlamlı hale gelebilir.
Her kullanım türü ayrı zon olmalı mı?
Otomatik olarak değil. Zon kararında kullanımın yanında yük davranışı, cephe, çalışma saatleri ve bağımsız kontrol ihtiyacı da değerlendirilmelidir.
Kiracıların elektrik tüketimi VRF üzerinden ayrı hesaplanabilir mi?
Kiracı bazlı tüketim dağıtımı sistem bölümlendirmesinden ayrı bir ölçüm ve kontrol konusudur. Kullanılacak altyapı proje özelinde değerlendirilmelidir.
