Balıkesir'in Karesi ilçesinde bulunan City Life Konut Projesi, farklı iklimlendirme ihtiyaçlarının bir arada karşılandığı büyük ölçekli bir konut uygulamasıdır. Gelişim Klima'nın referansları arasında yer alan projede Multi, Split, VRF ve DX olarak kaydedilen çözümler birlikte kullanılmış; toplam 261 dış ünite ve 541 iç üniteden oluşan bir iklimlendirme altyapısı oluşturulmuştur.
Projede duvar tipi ve dört yöne üflemeli kaset tipi iç üniteler yer almaktadır. City Life'ın ayırt edici yönü yalnızca kurulan cihaz sayısı değil, farklı iklimlendirme çözümlerinin aynı proje kapsamında bir araya getirilmesidir. Bu yaklaşım, büyük konut projelerinde tek tip sistem seçimi yerine farklı kullanım ve kapasite ihtiyaçlarının birlikte değerlendirilmesine iyi bir örnek oluşturur.
City Life Konut Projesine Genel Bakış
City Life, Balıkesir'in Karesi ilçesinde yer alan bir konut projesidir. Projenin iklimlendirme referans bilgileri şu şekildedir:
- Proje: City Life Konut Projesi
- Lokasyon: Karesi / Balıkesir
- Yapı türü: Konut projesi
- Sistemler: Multi, Split, VRF ve DX olarak kayıtlı çözümler
- Dış ünite sayısı: 261 adet
- İç ünite sayısı: 541 adet
- İç ünite tipleri: Duvar tipi ve dört yöne üflemeli kaset
Bu ölçekte bir uygulama, farklı sistem gruplarının ve çok sayıdaki iç-dış ünite bağlantısının aynı yapı içerisinde değerlendirilmesini gerektirir. City Life referansı, Gelişim Klima'nın yalnızca tekil klima kurulumlarında değil, birden fazla sistem çözümünü içeren konut projelerinde de uygulama deneyimi bulunduğunu göstermektedir.
Büyük Konut Projelerinde Neden Tek Bir Klima Sistemi Yeterli Olmayabilir?
Büyük konut projelerinde bütün mahaller aynı iklimlendirme ihtiyacına sahip değildir. Bağımsız bölümlerin büyüklüğü, kullanım yoğunluğu, güneş alma durumu, çalışma süreleri ve kullanıcıların kontrol beklentileri değişebilir.
Örneğin birkaç bağımsız odanın iklimlendirilmesi gereken bir mahalde split veya multi split sistemler değerlendirilebilir. Çok sayıda iç ünitenin birlikte çalışması ve zon bazında kontrol edilmesi gereken daha büyük hacimlerde ise VRF sistemleri uygun bir alternatif olabilir.
Bununla birlikte bir konut projesinde mutlaka farklı klima sistemlerinin kullanılması gerektiği söylenemez. Tek sistemle çözümün mümkün olduğu yapılar da vardır. Karar; ısı yükleri, sistem kapasiteleri, mimari koşullar, dış ünite alanları, kullanım biçimi ve yatırım bütçesine göre verilmelidir.
City Life projesinin referans kayıtlarında farklı çözümlerin birlikte bulunması, karma iklimlendirme yaklaşımının uygulanmış bir örneğidir. Sistemlerin proje içindeki kesin mahal dağılımı ise mevcut referans bilgilerinde belirtilmemektedir.

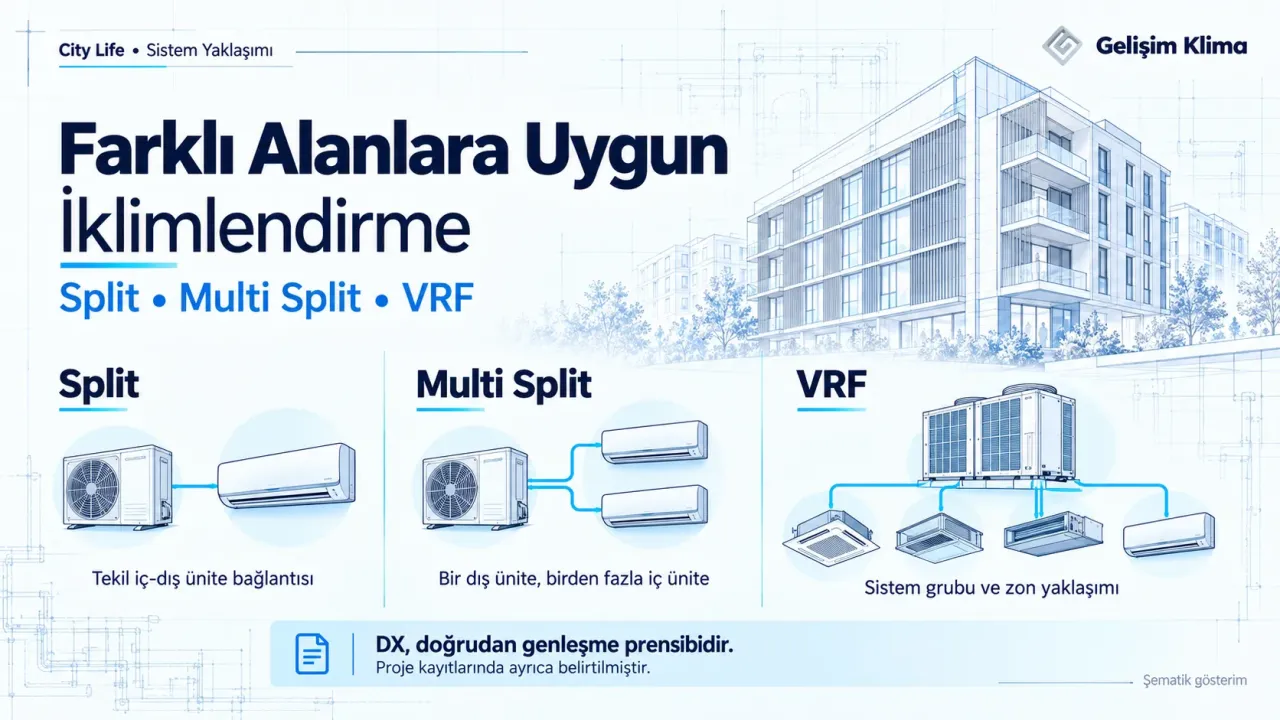

City Life Projesinde Multi, Split, VRF ve DX Çözümleri
City Life'ın iklimlendirme altyapısında farklı sistem ve uygulama türleri bir arada yer almaktadır. Bu çözümlerin teknik özellikleri, büyük konut projelerinde neden farklı seçeneklerin değerlendirildiğini anlamayı kolaylaştırır.
Split Klima Sistemleri
Split klima sistemlerinde bir dış ünite ile bir iç ünite birlikte çalışır. Bağımsız iklimlendirme ihtiyacı bulunan tekil mahallerde kullanılabilen bu sistemler, diğer alanlardan ayrı cihaz kontrolü istenen uygulamalarda değerlendirilebilir.
Ancak çok sayıda bağımsız split sistemin yerleştirildiği yapılarda dış ünite alanı, cephe düzeni, elektrik bağlantıları ve bakım erişimi birlikte planlanmalıdır.
Multi Split Klima Sistemleri
Multi split sistemlerde bir dış üniteye birden fazla iç ünite bağlanabilir. Bu yapı, belirli sayıda mahali ayrı iç ünitelerle iklimlendirirken dış ünite yerleşimini daha farklı biçimde organize etme olanağı sunar.
Multi split sistemlerde bağlanabilecek iç ünite sayısı, toplam kapasite ve eş zamanlı çalışma koşulları seçilen ürünün teknik sınırlarına bağlıdır. Aynı dış üniteye bağlı iç ünitelerin ısıtma ve soğutma modları arasında kısıtlar bulunabilir.
VRF Klima Sistemleri
VRF sistemleri, ortak bir soğutucu akışkan devresi üzerinden çok sayıda iç ünitenin beslenebildiği, kapasite ve zon kontrolü sağlayan iklimlendirme çözümleridir. Büyük yapılarda farklı kapasite ihtiyaçlarına sahip mahallerin sistem grupları hâlinde yönetilmesine olanak tanır.
Bu sistemlerin uygunluğu; mahal sayısı, eş zamanlı yükler, borulama mesafeleri, dış ünite yerleşimi ve kontrol ihtiyaçları üzerinden değerlendirilir. Sistemin çalışma prensibi ve kullanım alanları hakkında VRF klima sistemleri sayfasından ayrıntılı bilgi alınabilir.
DX Çözümleri
DX, doğrudan genleşmeli soğutma prensibini ifade eder. Soğutucu akışkanın ısı değiştirici içerisinde doğrudan buharlaşarak havadan ısı aldığı sistemlerde kullanılır. Split ve VRF sistemleri de DX teknolojisinin uygulamaları arasında bulunabilir.
City Life'ın proje kayıtlarında DX ayrıca belirtilmektedir. Bunun projede hangi ekipman veya uygulama grubunu temsil ettiği mevcut teknik verilerde ayrıştırılmadığından, belirli bir DX cihaz tipi veya kullanım alanı hakkında kesin bir tanımlama yapılmamaktadır.
261 Dış ve 541 İç Üniteli İklimlendirme Altyapısı
City Life Konut Projesi'nde 261 dış ünite ve 541 iç ünite bulunmaktadır. Bu sayılar, uygulamanın yalnızca birkaç bağımsız klima kurulumundan oluşmadığını ve farklı sistem gruplarının birlikte ele alındığı bir ölçekte gerçekleştirildiğini ortaya koymaktadır.
İç ve dış ünite sayıları sistem mimarisine dair önemli bilgiler sunsa da tek başına toplam iklimlendirme kapasitesini veya bağlantı gruplarını açıklamaz. Split, multi split ve VRF sistemlerinde bir dış üniteye bağlanabilen iç ünite sayıları farklıdır. Ayrıca VRF sistemlerinde bir dış ünite grubu birden fazla modülden oluşabilir.
Bu nedenle 261 dış ve 541 iç ünite verisinden hareketle toplam HP, kW, daire sayısı veya sistem bazındaki cihaz dağılımı hesaplanamaz. Bu bilgiler için uygulama projesi ve ekipman listesi gerekir.
Duvar Tipi ve Dört Yöne Üflemeli Kaset İç Üniteler
City Life uygulamasında iki farklı iç ünite tipi bulunmaktadır: duvar tipi ve dört yöne üflemeli kaset tipi.
Duvar Tipi İç Üniteler
Duvar tipi iç üniteler, duvar yüzeyine monte edilen ve doğrudan mahal havasını şartlandıran cihazlardır. Konut odaları, yaşam alanları ve uygun büyüklükteki bağımsız mahallerde yaygın olarak kullanılır.
Yerleşim sırasında hava akışının kullanıcıya doğrudan yönelmemesi, bakım erişimi, iç mimari ve drenaj güzergâhı dikkate alınmalıdır.
Dört Yöne Üflemeli Kaset Tipi İç Üniteler
Dört yöne üflemeli kaset tipi cihazlar, genellikle uygun asma tavan altyapısına sahip mahallerde kullanılır. Hava dağıtımını birden fazla yöne gerçekleştirmeleri, daha geniş veya farklı yerleşim düzenine sahip alanlarda değerlendirilmesini sağlar.
Kaset tipi cihazların seçimi sırasında tavan yüksekliği, hava atış mesafesi, cihaz kapasitesi, drenaj ve servis erişimi kontrol edilmelidir.
City Life projesinde her iki tipin kullanıldığı doğrulanmış olmakla birlikte, hangi iç ünitenin hangi bağımsız bölümde veya ortak alanda bulunduğu mevcut verilerde belirtilmemektedir.
Konut Projelerinde Klima Sistemi Seçimi Nasıl Yapılır?
Karma iklimlendirme projelerinde sistem seçimi, yalnızca toplam cihaz sayısına veya katalog kapasitesine göre yapılmamalıdır. Farklı mahallerin ihtiyaçları ve sistemlerin birbirleriyle olan uygulama ilişkileri birlikte değerlendirilmelidir.
- Isı yükü: Mahal büyüklüğü, cephe, güneş kazancı, yalıtım ve kullanım koşulları üzerinden gerekli ısıtma-soğutma kapasitesinin belirlenmesi.
- Kullanım profili: Farklı alanların aynı veya farklı saatlerde kullanılması ve eş zamanlı yük ihtiyaçları.
- Bağımsız kontrol: Kullanıcıların kendi alanlarındaki sıcaklığı yönetebilmesi ve gerekiyorsa merkezi kontrol yetkilerinin tanımlanması.
- Mimari koşullar: Dış ünite yerleri, şaftlar, asma tavan yüksekliği, cephe düzeni ve servis erişimi.
- Altyapı: Soğutucu akışkan boruları, drenaj, elektrik beslemesi ve haberleşme gereksinimleri.
- Yatırım ve işletme: İlk kurulum bedeli, bakım ihtiyacı, kullanım senaryosu ve uzun dönem işletme maliyeti.
Bu kriterlerin birlikte değerlendirilmesi, projeye uygun klima ve soğutma sistemleri seçiminin temelini oluşturur.
Karma Sistem Projelendirmesinde Koordinasyon
Split, multi split ve VRF gibi farklı çözümlerin yer aldığı projelerde sistemlerin her biri kendi bağlantı ve çalışma sınırları içerisinde değerlendirilir. Farklı sistemlerin aynı yapıda bulunması, bunların aynı soğutucu akışkan devresine bağlandığı anlamına gelmez.
Karma sistem projelendirmesinde dış ünite yerleşimleri, iç ünitelerin bağlantı grupları, mekanik tesisat güzergâhları, elektrik altyapısı ve bakım erişimi birbiriyle çakışmayacak şekilde tasarlanmalıdır.
Örneğin dış üniteler için ayrılan alanın yalnızca fiziksel cihaz boyutlarına göre belirlenmesi yeterli değildir. Hava sirkülasyonu, titreşim, ses, servis mesafesi ve mimari kısıtlar da değerlendirilmelidir.
Çok bölgeli sistemlerde kapasite hesabı, zonlama, iç-dış ünite seçimi ve borulama organizasyonu hakkında daha ayrıntılı teknik bilgi VRF projelendirme sayfasında bulunmaktadır.
Borulama, Drenaj ve Elektrik Altyapısı
541 iç ünitenin bulunduğu bir uygulamada mekanik ve elektrik altyapısının sistem grupları bazında ele alınması gerekir. İç ünitelerin sayısı kadar bu cihazların dış ünitelerle bağlantısı, drenaj güzergâhları ve bakım erişimi de önemlidir.
Bu ölçekteki karma sistem projelerinde dikkate alınması gereken başlıca uygulama konuları şunlardır:
- Her sistem grubunun üretici sınırlarına uygun soğutucu akışkan borulaması.
- Yatay ve düşey boru güzergâhlarının mimari planlarla koordinasyonu.
- Yoğuşma suyu için uygun drenaj hattı, eğim ve gerektiğinde pompa düzeni.
- İç ve dış ünitelerin elektrik beslemesi ve koruma gereksinimleri.
- Kontrol ve haberleşme hatlarının ilgili sistemin teknik şartlarına göre düzenlenmesi.
- Asma tavan, şaft ve teknik alanlarda bakım erişiminin korunması.
Bu maddeler büyük ölçekli karma sistem uygulamalarında değerlendirilmesi gereken mühendislik ve saha koordinasyonu konularıdır. City Life projesine ait boru metrajları, drenaj şemaları ve elektrik bağlantı detayları mevcut referans verilerinde yer almamaktadır.
Kontrol ve Bağımsız Kullanım Yaklaşımı
Konut projelerinde iklimlendirme sisteminin yalnızca ortam sıcaklığını değiştirmesi değil, farklı kullanıcıların ihtiyaçlarına uygun şekilde kontrol edilebilmesi de önemlidir.
Bağımsız split sistemler ayrı kullanıcı kontrolüne uygun çözümler sunarken multi split sistemlerde bir dış üniteye bağlı iç ünitelerin çalışma koşulları birlikte değerlendirilir. VRF sistemleri ise tasarıma bağlı olarak birden fazla zonun bireysel veya merkezi kontrolünü destekleyebilir.
Karma projelerde hangi alanların bağımsız kontrol edileceği, hangi noktalarda ortak yönetim gerekeceği ve kullanıcı yetkilerinin nasıl düzenleneceği proje ihtiyaçlarına göre tanımlanır.
City Life'ın mevcut referans bilgilerinde merkezi kumanda cihazı, bina yönetim sistemi entegrasyonu veya kullanılan kontrol altyapısının markası belirtilmemektedir. Bu nedenle projeye özgü bir otomasyon veya BMS uygulaması varsayılmamaktadır.
Test ve Devreye Alma Sürecinde Neler Kontrol Edilir?
Farklı iklimlendirme sistemlerinin yer aldığı büyük projelerde devreye alma işlemleri, her sistem grubunun teknik gereksinimlerine uygun şekilde yürütülmelidir.
Kontrol kapsamı kullanılan ekipmana göre değişmekle birlikte genel olarak soğutucu akışkan hattının sızdırmazlığı, vakum işlemleri, elektrik bağlantıları, drenajın çalışması, cihaz haberleşmesi ve işletme fonksiyonları değerlendirilir.
VRF sistemlerinde iç ünite adreslemesi ve zon kontrolleri de devreye alma sürecinin parçaları olabilir. Split ve multi split sistemlerde ise ilgili dış-iç ünite bağlantılarının ve çalışma koşullarının üretici talimatlarına göre kontrol edilmesi gerekir.
City Life uygulamasına ait test tutanakları veya devreye alma ölçüm sonuçları paylaşılmadığından, belirli bir testin gerçekleştirildiği veya ölçülen performansın belirli bir seviyeye ulaştığı iddia edilmemektedir.
Genel montaj, saha koordinasyonu ve teslim süreçleri hakkında taahhüt ve uygulama hizmetleri sayfası incelenebilir.
City Life Konut Projesinin Ortaya Koyduğu Uygulama Ölçeği
City Life Konut Projesi'nin referans verileri, Balıkesir/Karesi'de 261 dış ve 541 iç üniteden oluşan, Multi, Split, VRF ve DX olarak kayıtlı çözümlerin bulunduğu karma bir iklimlendirme uygulamasını ortaya koymaktadır.
Duvar tipi ve dört yöne üflemeli kaset iç ünitelerin birlikte kullanılması, projede farklı iç ünite konfigürasyonlarına yer verildiğini göstermektedir.
Bu referansın Gelişim Klima açısından değeri, tek bir sistem kategorisinden ibaret olmayan büyük ölçekli bir konut projesindeki uygulama çeşitliliğidir. Proje, farklı iklimlendirme sistemlerinin aynı yapı kapsamında değerlendirilebildiğini somut cihaz sayılarıyla belgelemektedir.
Bu Projede Kullanılan İklimlendirme Çözümleri
City Life Konut Projesi'nde kayıtlara geçen sistemler, farklı ihtiyaçlara yönelik iklimlendirme çözümlerini aynı referansta bir araya getirmektedir.
- Split klima: Tekil iç-dış ünite bağlantısına dayalı iklimlendirme çözümü.
- Multi split klima: Bir dış üniteye birden fazla iç ünitenin bağlanabildiği sistem yapısı.
- VRF klima: Çok bölgeli ve kapasite kontrollü sistem mimarisi.
- DX: Proje envanterinde ayrıca belirtilen doğrudan genleşmeli iklimlendirme teknolojisi.
Farklı sistem seçeneklerinin teknik özelliklerini ve kullanım koşullarını incelemek için split ve multi split klima çözümlerini ve diğer iklimlendirme hizmetlerimizi inceleyebilirsiniz.
Gelişim Klima, konutlardan ticari yapılara kadar farklı ölçeklerde projelendirme ve uygulama hizmetleri sunmaktadır. Yeni bir konut veya karma kullanım projesi için uygun sistem mimarisi; yapı planları, kapasite ihtiyaçları ve kullanım beklentileri üzerinden değerlendirilmelidir.
