Bulgaristan'ın Svilengrad kentinde bulunan Imperial Otel & Casino, Gelişim Klima'nın yurt dışındaki VRF iklimlendirme referanslarından biridir. Otel ve casino kullanımını bir araya getiren projede, Heat Pump (ısı pompalı) ve Heat Recovery (ısı geri kazanımlı) VRF sistemleri birlikte kullanılmıştır.
Proje kapsamında 10 dış ünite ve 148 iç ünite bulunmaktadır. İç ünite çözümleri ise 4 yöne üflemeli kaset tipi ve kanallı VRF cihazlarından oluşmaktadır.
Imperial Otel & Casino projesini farklılaştıran nokta, yalnızca cihaz sayısı değildir. Aynı yapı bünyesinde iki farklı VRF çalışma prensibinin bulunması, otel ve casino gibi farklı kullanım profillerine sahip ticari yapıların iklimlendirme ihtiyaçlarına yönelik önemli bir uygulama örneğidir.
Imperial Otel & Casino VRF Projesine Genel Bakış
Imperial Otel & Casino, Bulgaristan'ın Svilengrad kentinde yer alan bir turizm yapısıdır. Gelişim Klima'nın referans portföyünde bulunan projede, ısı pompalı ve ısı geri kazanımlı VRF teknolojileri kullanılmıştır.
- Proje: Imperial Otel & Casino
- Lokasyon: Svilengrad, Bulgaristan
- Yapı tipi: Otel ve casino
- İklimlendirme sistemi: Heat Pump + Heat Recovery VRF
- Dış ünite: 10 adet
- İç ünite: 148 adet
- İç ünite tipleri: 4 yöne kaset ve kanallı
Bu ölçek, çok sayıda iç ünitenin bulunduğu ticari bir yapıda sistem türü, mahal kullanımı, iç ünite yerleşimi ve işletme ihtiyaçlarının birlikte değerlendirilmesi gerektiğini gösterir.
Otel ve Casino Alanlarında İklimlendirme Neden Ayrı Ele Alınır?
Otel ve casino gibi farklı işlevleri bir araya getiren yapılarda bütün mahaller aynı saatlerde ve aynı koşullarda kullanılmaz. Konaklama alanları ile eğlence ve ortak kullanım alanlarının kişi yoğunluğu, sıcaklık beklentisi ve çalışma süreleri farklılaşabilir.
Otel odalarında bireysel sıcaklık kontrolü, sessiz çalışma ve misafir konforu öne çıkarken casino alanlarında değişken ziyaretçi yoğunluğu, aydınlatma ve ekipmanlardan kaynaklanan iç ısı kazançları ile uzun çalışma süreleri değerlendirilmelidir.
Bu farklılıklar doğrudan cihaz tipini belirlemez. Önce mahallerin ısıtma ve soğutma yükleri, kullanım saatleri ve kontrol gereksinimleri incelenmelidir.
Örneğin aynı binada bir alanın soğutmaya ihtiyaç duyduğu sırada farklı bir alan ısıtma talep edebilir. Böyle bir durumun oluşup oluşmadığı; dış hava koşulları, cephe yönleri, iç yükler ve işletme düzenine bağlıdır.

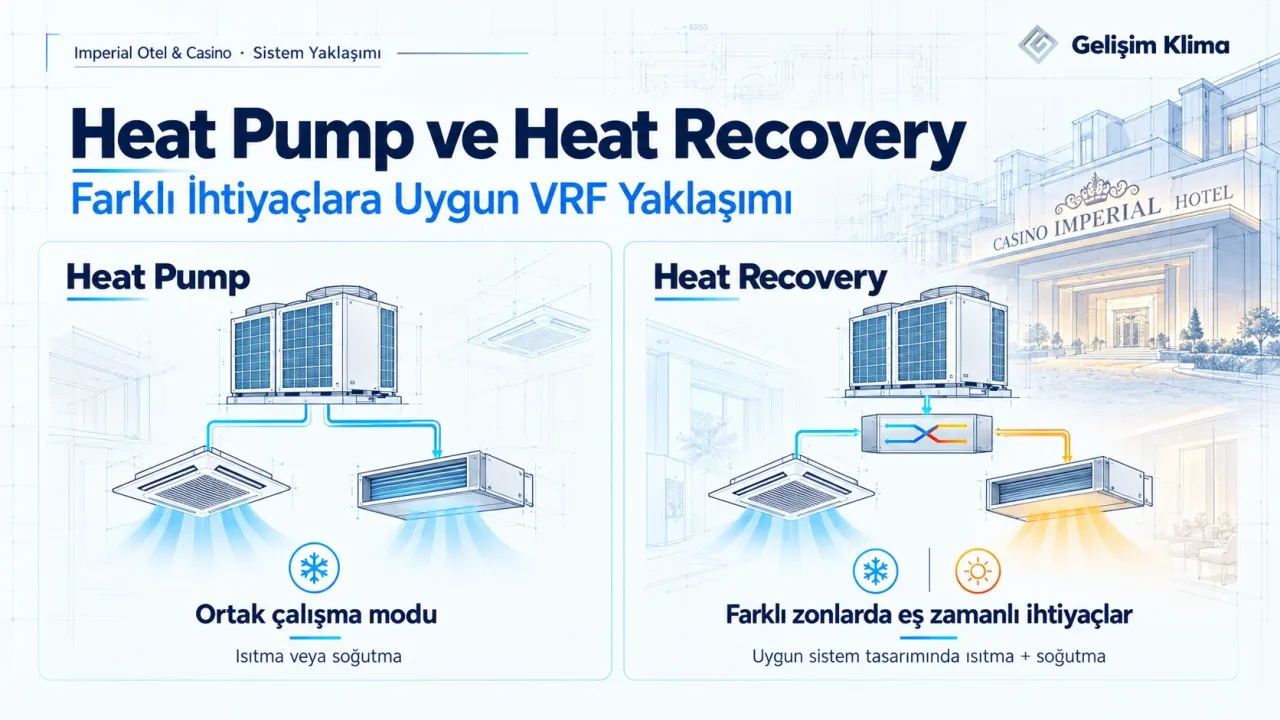

Heat Pump ve Heat Recovery VRF Sistemleri Neden Birlikte Kullanılır?
Imperial Otel & Casino projesinin öne çıkan teknik özelliği, Heat Pump ve Heat Recovery VRF sistemlerinin aynı yapı bünyesinde bulunmasıdır.
Heat Pump VRF Çalışma Prensibi
Heat Pump, yani ısı pompalı VRF sistemlerinde aynı soğutucu akışkan devresine bağlı iç üniteler genel olarak aynı çalışma modunda bulunur. Sistem ısıtma veya soğutma ihtiyacına göre çalışır.
Bu yaklaşım, bağlı mahallerin benzer zamanlarda aynı çalışma moduna ihtiyaç duyduğu sistem gruplarında değerlendirilebilir. Daha sade bir çalışma prensibine sahip olması, her yapıda tek başına yeterli olduğu anlamına gelmez.
Heat Recovery VRF Çalışma Prensibi
Heat Recovery, yani ısı geri kazanımlı VRF sistemlerinde uygun sistem mimarisi sayesinde farklı zonlarda eş zamanlı ısıtma ve soğutma yapılabilir.
Örneğin bir bölüm soğutma ihtiyacı duyarken başka bir bölümün ısıtılması gerekiyorsa, ısı geri kazanımlı sistem bu farklı talepleri karşılayabilir. Uygun koşullarda soğutulan mahalden çekilen ısının diğer mahalin ısıtılmasında kullanılması da mümkündür.
İki Sistem Türünün Aynı Projede Bulunması Ne Sağlar?
Heat Pump ve Heat Recovery sistemlerinin birlikte değerlendirilmesi, farklı çalışma modlarına ihtiyaç duyabilecek mahal gruplarına uygun sistem tipinin seçilebilmesine imkân verir.
Imperial Otel & Casino, bu iki VRF teknolojisinin tek bir tesisin iklimlendirme çözümü içerisinde yer aldığı gerçek bir projedir. Burada önemli olan, her alanın mutlaka Heat Recovery sistemine ihtiyaç duyduğu varsayımından kaçınmak ve sistem türünü kullanım koşullarına göre değerlendirmektir.
İki teknolojinin aynı binada bulunması, bütün ünitelerin tek bir soğutucu akışkan devresine bağlı olduğu anlamına gelmez. Ayrıca projeye ait ayrıntılı mahal ve cihaz eşlemesi olmadan hangi bölümün hangi sistemle iklimlendirildiği kesinleştirilemez.
Teknik çalışma prensipleri ve sistem seçim kriterleri hakkında daha fazla bilgi için ısı pompalı ve ısı geri kazanımlı VRF sistemleri arasındaki farklar rehberimizi inceleyebilirsiniz.
10 Dış ve 148 İç Üniteli VRF Sistem Ölçeği
Imperial Otel & Casino projesinde toplam 10 dış ünite ve 148 iç ünite bulunmaktadır. Bu ölçekte bir VRF uygulamasında cihaz adedi kadar sistem gruplarının oluşturulması, iç ünitelerin doğru kapasitede seçilmesi ve kontrol ilişkilerinin tanımlanması da önemlidir.
Çok sayıda iç ünitenin yer aldığı yapılarda her cihazın bağımsız bir klima sistemi gibi değerlendirilmesi yerine, bağlı bulunduğu sistem grubu ve diğer mahallerle olan ilişkisi dikkate alınmalıdır.
İç ve dış ünite dağılımı belirlenirken mahal yükleri, eş zamanlı kullanım koşulları, üretici bağlantı sınırları ve borulama mesafeleri gibi teknik parametreler değerlendirilir.
Imperial Otel & Casino'nun 148 iç üniteli yapısı, farklı kullanım alanlarının bulunduğu büyük ticari projelerde VRF sistemlerinin uygulama ölçeğini ortaya koymaktadır.
4 Yöne Kaset ve Kanallı İç Üniteler Neden Birlikte Kullanılır?
Imperial Otel & Casino projesinde iki farklı VRF iç ünite tipi bulunmaktadır: 4 yöne kaset tipi ve kanallı tip.
Farklı iç ünite tiplerinin aynı yapıda kullanılması, bütün mahallerin tek bir hava dağıtım yöntemiyle çözülmesi zorunluluğunu ortadan kaldırır.
4 Yöne Kaset Tipi İç Üniteler
Kaset tipi iç üniteler genellikle asma tavan içerisine yerleştirilir. Dört yönlü hava dağıtımı sağlayan modeller, uygun tavan yapısına sahip geniş veya açık planlı alanlarda değerlendirilebilir.
Bu cihazların seçimi sırasında tavan yüksekliği, kullanıcıların bulunduğu noktalar, hava atış yönleri ve servis erişimi dikkate alınmalıdır.
Kanallı Tip İç Üniteler
Kanallı VRF iç üniteleri asma tavan içerisine gizlenebilir. Şartlandırılmış hava, kanal ve menfezler aracılığıyla ilgili mahale dağıtılır.
Bu yaklaşım, iç ünitenin görünürlüğünün azaltılmasının istendiği veya hava dağıtımının menfez yerleşimiyle planlandığı alanlarda değerlendirilebilir.
Ancak kanallı sistemlerde kanal güzergâhı, statik basınç, ses seviyesi, dönüş havası ve servis erişimi de tasarımın parçasıdır.
Imperial Otel & Casino'da kaset ve kanallı tiplerin birlikte kullanılmış olması, projenin tek tip iç üniteyle sınırlı kalmadığını gösterir. Hangi cihaz tipinin hangi mahale yerleştirildiği ise proje planlarına göre değerlendirilmelidir.
Bu seçim kriterlerini VRF iç ünite tipleri ve kullanım alanları rehberimizde ayrıntılı olarak açıklıyoruz.
VRF Projelendirme ve Zonlama Yaklaşımı
Otel ve casino gibi karma kullanımlı yapılarda VRF projelendirme süreci, yalnızca iç ve dış ünite sayısının belirlenmesiyle tamamlanmaz. Hangi mahalin hangi sistem grubunda değerlendirileceği, ihtiyaç duyulan çalışma modu ve kontrol düzeni de tasarımın parçasıdır.
Bu tür projelerde sistem mimarisinin oluşturulması sırasında aşağıdaki başlıklar değerlendirilir:
- Mahallerin kullanım amacı ve çalışma saatleri
- Isıtma ve soğutma yüklerinin dağılımı
- Eş zamanlı farklı çalışma modu ihtiyacı
- Heat Pump ve Heat Recovery sistem gruplarının uygunluğu
- İç ünite tipi, kapasitesi ve yerleşimi
- Dış ünite gruplandırması ve bağlantı koşulları
- Bağımsız kontrol ve işletme gereksinimleri
Imperial Otel & Casino projesinde iki VRF sistem türünün yer alması, bu kararların teknik önemini gösteren bir referans niteliğindedir.
Benzer yapılarda sistem türü ve mahal dağılımının nasıl belirlendiğini VRF klima projelendirme hizmetimiz üzerinden inceleyebilirsiniz.
Borulama, Drenaj ve Kanal Koordinasyonu
148 iç ünitenin bulunduğu bir VRF projesinde mekanik altyapı, cihaz seçiminden ayrı düşünülemez. Soğutucu akışkan boruları, drenaj hatları, haberleşme kabloları ve kanallı iç ünitelerin hava dağıtım güzergâhları mimari koşullarla birlikte ele alınmalıdır.
Bu büyüklükteki projelerde özellikle asma tavan içindeki kullanılabilir alan, şaft geçişleri ve servis erişimi kritik tasarım konularıdır.
Kaset tipi cihazlarda drenaj bağlantıları ve panel yerleşimi, kanallı cihazlarda ise hava kanalları, menfezler ve bakım kapakları diğer tesisatlarla koordine edilmelidir.
Heat Pump ve Heat Recovery sistemlerinin borulama ve akış kontrol mimarileri farklı olabileceğinden, her sistem grubunun üretici teknik dokümanlarına göre değerlendirilmesi gerekir.
Kontrol ve İşletme Yaklaşımı
Otel ve casino yapılarında VRF sistemlerinin kontrolü, yalnızca istenen sıcaklığın ayarlanmasından ibaret değildir. Farklı bölümlerin çalışma saatleri ve kullanıcı ihtiyaçları, sistem gruplarının nasıl yönetileceğini etkiler.
Örneğin konaklama alanlarında kullanıcı konforu ve bağımsız ayar imkânı önem kazanırken ortak kullanım alanlarında işletme programına uygun kontrol senaryoları değerlendirilebilir.
Heat Recovery VRF sistemlerinin eş zamanlı ısıtma ve soğutma özelliği de uygun zonlar arasında farklı sıcaklık taleplerinin karşılanmasına imkân tanır.
İşletme açısından cihazlara erişim, bakım planlaması, arıza takibi ve kumanda yetkilerinin tanımlanması da sistemin uzun dönemli kullanımında dikkate alınmalıdır.
VRF Sistemlerinde Test ve Devreye Alma
Çok sayıda iç ve dış üniteden oluşan VRF sistemlerinde uygulamanın teknik kontrollerle tamamlanması gerekir. Test ve devreye alma işlemleri, seçilen cihazların ve sistem mimarisinin üretici gereksinimlerine uygun biçimde çalıştığının değerlendirilmesini amaçlar.
Bu kapsamda sistem tipine ve üretici prosedürlerine göre soğutucu akışkan devresi basınç testleri, vakum işlemleri, drenaj kontrolleri, haberleşme bağlantıları ve çalışma modu doğrulamaları gerçekleştirilir.
Heat Recovery sistemlerinde farklı zonların ısıtma ve soğutma taleplerine verdiği yanıtın kontrol edilmesi ayrıca önemlidir. Heat Pump sistemlerinde ise bağlı ünitelerin ortak çalışma modu mantığı doğrulanmalıdır.
Bu kontrollerin ayrıntıları cihaz modeline ve proje mimarisine göre değişir. Anahtar teslim VRF uygulaması kapsamında montajdan devreye almaya kadar izlenen genel süreç hakkında bilgi alabilirsiniz.
Imperial Otel & Casino Projesinin Sonucu
Imperial Otel & Casino, Gelişim Klima'nın Bulgaristan'daki VRF referanslarından biri olarak 10 dış ünite ve 148 iç üniteden oluşan bir uygulamayı temsil etmektedir.
Projenin ayırt edici özelliği, Heat Pump ve Heat Recovery VRF sistemlerinin aynı otel ve casino yapısı içerisinde yer almasıdır. Dört yöne kaset ve kanallı iç ünitelerin birlikte kullanılması da iç ünite çözümlerindeki çeşitliliği ortaya koymaktadır.
Bu proje, farklı kullanım profillerine sahip ticari yapılarda sistem çalışma prensibinin ve iç ünite tipinin proje ihtiyaçları doğrultusunda değerlendirilmesine somut bir örnektir.
Otel ve Ticari Yapılar İçin VRF Klima Çözümleri
Gelişim Klima, otel, casino, ofis ve diğer ticari yapılar için VRF sistem seçimi, projelendirme ve uygulama çözümleri sunmaktadır.
Yeni bir yapıda veya mevcut bir binanın iklimlendirme sisteminin yenilenmesinde; kullanım alanları, ısı yükleri, mimari koşullar ve işletme ihtiyaçları birlikte değerlendirilmelidir.
Projeniz için sistem alternatiflerini ve uygulama kapsamını değerlendirmek üzere VRF klima sistemleri ve çözümlerimizi inceleyebilir, mimari planlarınız ve proje bilgilerinizle Gelişim Klima'ya başvurabilirsiniz.
