DoubleTree by Hilton Su Soğutmalı VRF Projesi

DoubleTree by Hilton VRF Projesine Genel Bakış

DoubleTree by Hilton İstanbul projesinde otelin farklı kullanım alanlarının iklimlendirilmesi için su soğutmalı VRF sistem mimarisi uygulandı.

Gelişim Klima referans kayıtlarına göre proje kapsamında 87 dış ünite ve 385 iç üniteden oluşan büyük ölçekli bir VRF sistemi bulunuyor. İç ünite çözümünde ise otel mimarisine uyum sağlayan gizli tavan tipi üniteler kullanıldı.

Projenin öne çıkan tarafı yalnız cihaz sayısı değil; yüzlerce bağımsız iç ünitenin, otel odaları ve farklı kullanım karakterine sahip ortak alanların ihtiyaçlarına cevap verebilecek bir VRF klima sistemi altyapısı içerisinde yönetilmesidir.

Su soğutmalı VRF çözümü sayesinde klasik hava soğutmalı dış ünite mimarisinden farklı olarak ısı transferinin su devresi üzerinden gerçekleştirildiği bir sistem yaklaşımı kullanıldı.

Proje Özeti

Otellerde İklimlendirme Neden Farklı Ele Alınır?

Bir otelin bütün alanlarının aynı anda aynı iklimlendirme ihtiyacına sahip olması beklenmez. Misafir odaları günün farklı saatlerinde kullanılabilirken restoran, toplantı alanı, balo salonu, lobi ve fitness gibi ortak kullanım alanlarında kullanıcı yoğunluğu ve iç ısı kazançları farklı olabilir.

Bu nedenle otel iklimlendirmesini yalnız toplam bina kapasitesi üzerinden değerlendirmek yeterli değildir. Sistemin şu kullanım alanlarına göre kontrol edilebilir şekilde projelendirilmesi gerekir:

• Oda bazında
• Kat bazında
• Ortak kullanım alanları bazında
• Farklı çalışma saatlerine sahip zonlar bazında

DoubleTree by Hilton projesindeki 385 iç üniteli yapı, iklimlendirmenin çok sayıda bağımsız mahal üzerinden ele alındığını gösteriyor.

Neden Su Soğutmalı VRF Sistemi?

Su soğutmalı VRF sistemleri, klasik hava soğutmalı VRF sistemlerinden farklı olarak ısı transferini dış hava yerine bir su devresi üzerinden gerçekleştirir.

Bu sistem yaklaşımı özellikle büyük yapılarda, mevcut veya projelendirilmiş bir su devresinin bulunduğu durumlarda ve çok sayıda VRF sisteminin yönetilmesi gereken projelerde değerlendirilebilir.

Otellerde yüzlerce odanın ve çok sayıda ortak kullanım alanının bulunması, sistemin hem merkezi bir altyapı içerisinde çalışmasını hem de mahallerin bağımsız olarak kontrol edilebilmesini önemli hale getirir.

Su soğutmalı VRF mimarisi, merkezi su devresi ile VRF'nin zon bazlı kontrol avantajını aynı proje içerisinde bir araya getirebilir.

DoubleTree by Hilton projesinde su soğutmalı VRF sisteminin tercih edilmiş olması, yapının iklimlendirme çözümünün yalnız oda tipi cihaz seçimi üzerinden değil, bina ölçeğindeki mekanik altyapıyla birlikte ele alındığını gösteriyor.

87 Dış Ünite ve 385 İç Ünite Nasıl Bir Sistem Ölçeği Oluşturuyor?

Proje kayıtlarında toplam 87 dış ünite ve 385 iç ünite bulunuyor. Bu sayı, sistemin birkaç büyük mahalden oluşan klasik bir ticari iklimlendirme uygulamasından farklı olduğunu gösteriyor.

Otellerde iç ünitelerin büyük bölümü birbirinden bağımsız kullanılan odalara veya küçük zonlara hizmet verir. Bu nedenle iç ünite sayısı yükselirken sistemin kontrol, borulama ve işletme mimarisi de daha karmaşık hale gelir.

Bu projede 87 dış ünite, 385 iç ünite ve yüzlerce bağımsız iklimlendirme noktasından oluşan büyük ölçekli bir VRF altyapısı oluşturuldu.

Burada esas mühendislik konusu yalnız cihazların toplam kapasitesi değil, yüzlerce iç ünitenin uygun sistem gruplarına dağıtılması ve tüm sistemin işletilebilir bir yapıda kurgulanmasıdır.

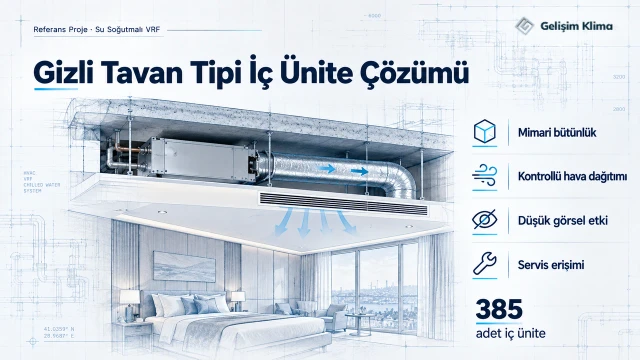

Neden Gizli Tavan Tipi İç Üniteler Kullanıldı?

Proje kayıtlarında iç ünite çözümü gizli tavan tipi olarak belirtiliyor.

Otel projelerinde iç ünite seçimi yalnız kapasite üzerinden yapılmaz. Odanın mimari tasarımı, ses konforu, hava dağıtımı, servis erişimi ve cihazın görünürlüğü de kararın parçasıdır.

Gizli tavan tipi VRF iç üniteler, cihaz gövdesinin asma tavan içerisinde konumlandırılmasına ve şartlandırılmış havanın kanal ile menfezler üzerinden mahale dağıtılmasına imkân verir.

Bu yaklaşım özellikle otel odalarında cihazın iç mimari içerisinde doğrudan görünmemesinin istendiği durumlarda avantaj sağlar. Aynı zamanda hava çıkış ve dönüş noktalarının oda tasarımına göre konumlandırılabilmesi, hava dağıtımının mimari gereksinimlere göre düzenlenmesine olanak verir.

385 iç üniteli bu ölçekte bir projede gizli tavan tipi çözümün kullanılması, mekanik sistem ile iç mimari arasında kapsamlı bir koordinasyon ihtiyacı bulunduğunu da gösterir.

Farklı mahal tiplerinde kanallı, kaset, duvar ve tavan tipi çözümlerin hangi kriterlerle seçildiğini VRF iç ünite seçim rehberinde inceleyebilirsiniz.

Oda Bazlı Zonlama Neden Önemlidir?

Bir otelde aynı katta bulunan iki odanın bile aynı anda aynı iklimlendirme ihtiyacına sahip olması gerekmez. Bir oda boş olabilirken yan odada misafir bulunabilir. Cephe yönleri değişebilir, güneş kazancı farklılaşabilir veya kullanıcıların sıcaklık tercihleri birbirinden farklı olabilir.

VRF sistemlerinin temel avantajlarından biri bu farklılıkların tek bir merkezi iklimlendirme mantığına zorlanmadan yönetilebilmesidir.

İç üniteler oda veya zon bazında kontrol edilebilirken sistem kapasitesi gerçek kullanım ihtiyacına göre dağıtılabilir.

DoubleTree by Hilton projesindeki 385 iç üniteli yapı bu nedenle yalnız yüksek cihaz sayısı anlamına gelmez; çok sayıda bağımsız iklimlendirme zonunun aynı mekanik sistem altyapısı içerisinde yönetilmesi anlamına gelir.

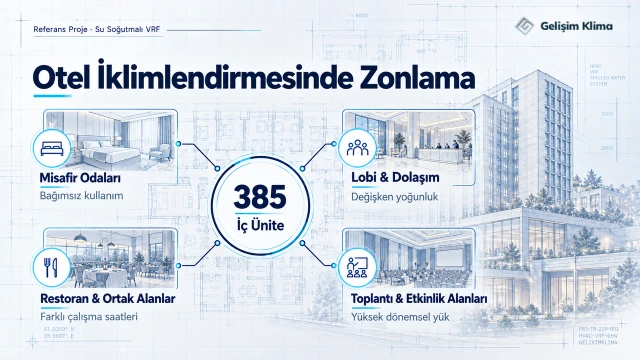

Otel Odaları ve Ortak Alanlar Aynı Şekilde İklimlendirilmez

Otel binası yalnız misafir odalarından oluşmaz. Restoran, toplantı alanları, balo salonları, dolaşım bölgeleri, lobi ve rekreasyon alanları gibi bölümlerin kullanım yoğunluğu ve çalışma saatleri farklıdır.

Misafir odasında düşük ve değişken bir kullanıcı yükü söz konusu olabilirken toplantı veya etkinlik alanlarında kısa sürede çok daha yüksek iç ısı yükleri oluşabilir.

Bu nedenle VRF projelendirmesinde bütün binaya aynı kapasite yaklaşımının uygulanması yerine farklı kullanım tiplerinin ayrı zonlar olarak değerlendirilmesi gerekir.

VRF mimarisi bu noktada her mahal grubunun ihtiyacına göre farklı kapasite ve kontrol senaryoları oluşturulmasına imkân verir.

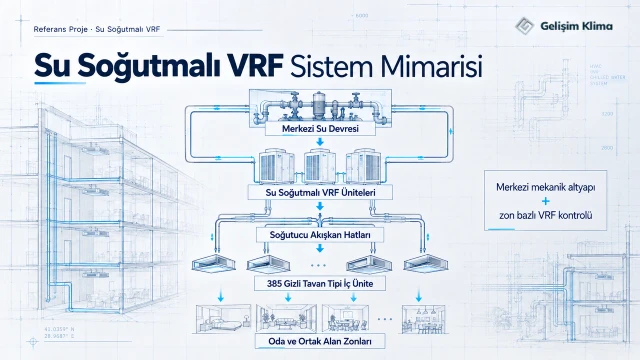

Su Soğutmalı VRF ile Bina Mekanik Altyapısının Birlikte Çalışması

Su soğutmalı VRF sistemi iki farklı enerji taşıma katmanını bir araya getirir. Bina tarafında bir su devresi bulunurken, VRF üniteleri ile iç üniteler arasında soğutucu akışkan dolaşır.

Bu nedenle proje yalnız klasik VRF borulamasından ibaret değildir. Su devresi, pompalar, VRF üniteleri, soğutucu akışkan hatları, iç üniteler, drenaj, elektrik ve kontrol altyapısının birbirleriyle koordineli şekilde projelendirilmesi gerekir.

87 dış ünite bulunan bir sistemde bu koordinasyon daha da önemli hale gelir.

Su debisinin, sistem gruplarının, borulama güzergâhlarının ve teknik hacimlerin birbirinden bağımsız değil, tek mekanik sistemin parçaları olarak ele alınması gerekir.

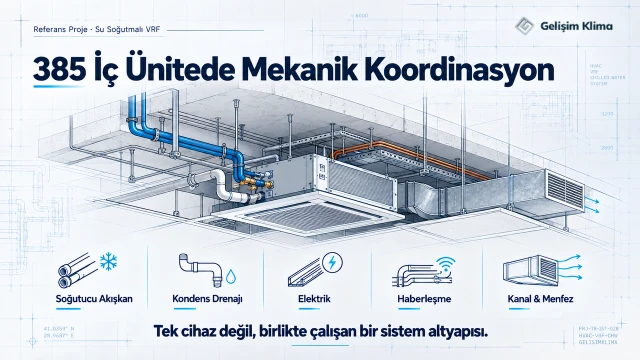

Yüzlerce İç Ünitenin Borulama ve Drenaj Koordinasyonu

385 gizli tavan tipi iç ünite kullanılan bir projede saha uygulamasının en önemli konularından biri tavan içi mekanik yoğunluktur.

Her iç ünite için yalnız soğutucu akışkan hattı değil, aşağıdaki altyapıların da planlanması gerekir:

• Kondens drenajı
• Elektrik beslemesi
• Haberleşme bağlantısı
• Kanal ve menfez bağlantıları
• Bakım ve servis erişimi

Bu sistemlerin yangın tesisatı, elektrik, aydınlatma ve diğer mekanik altyapılarla aynı tavan hacmini paylaşması durumunda saha koordinasyonu projenin kritik parçalarından biri haline gelir.

Bu nedenle iç ünitelerin yalnız monte edilebilmesi değil, gelecekte filtre, drenaj, elektronik kart ve diğer servis işlemlerine erişilebilmesi de uygulama sırasında değerlendirilmelidir.

İşletme dönemindeki periyodik kontrol ve müdahale süreçleri için VRF klima servis ve bakım hizmeti ayrıca incelenebilir.

Otel İşletmesinde Merkezi Kontrol Yaklaşımı

385 iç ünitenin yalnız bireysel kumandalar üzerinden yönetilmesi işletme açısından yeterli değildir. Büyük otel projelerinde oda bazlı kullanıcı kontrolünün yanında teknik işletmenin sistemleri genel olarak izleyebilmesi ve gerektiğinde zon veya grup seviyesinde müdahale edebilmesi önemlidir.

VRF kontrol altyapısı aşağıdaki operasyonlara temel oluşturabilir:

• Çalışma durumlarının izlenmesi
• Sıcaklık ayarlarının yönetilmesi
• Belirli grupların çalışma programlarının düzenlenmesi
• Arıza veya uyarı bilgilerinin takip edilmesi

Otel otomasyonu veya bina yönetim sistemi entegrasyonu kullanılacaksa kontrol mimarisinin VRF projelendirme aşamasında değerlendirilmesi gerekir.

DoubleTree by Hilton ölçeğindeki bir sistemde kontrol altyapısı, cihaz seçiminden bağımsız bir ek özellik değil, sistemin işletilebilirliğinin temel parçalarından biridir.

Projenin Temel Teknik Zorluğu

DoubleTree by Hilton projesindeki temel mühendislik konusu yalnız 87 dış ve 385 iç ünitenin bulunması değildir.

Asıl konu, yüzlerce bağımsız iklimlendirme noktasının su soğutmalı VRF altyapısı altında, gizli tavan tipi iç ünitelerle, otel mimarisine ve işletme düzenine uyumlu şekilde yönetilmesidir.

Bu ölçekte bir uygulamada cihaz kapasitesi, zonlama, su devresi, soğutucu akışkan borulaması, kanal ve drenaj altyapısı, kontrol sistemi ve bakım erişimi birbirinden bağımsız düşünülemez.

Projeyi standart bir cihaz satış ve montaj işinden ayıran da bu sistem koordinasyonudur.

Test ve Devreye Alma

Büyük ölçekli VRF sistemlerinde montajın tamamlanması sistemin işletmeye hazır olduğu anlamına gelmez.

Devreye alma öncesinde soğutucu akışkan hatlarının basınç ve sızdırmazlık kontrolleri, vakum işlemleri, drenaj bağlantıları, elektrik beslemeleri ve haberleşme altyapısı kontrol edilir.

Su soğutmalı VRF sistemlerinde bunlara ek olarak su devresinin çalışma şartlarının ve VRF ünitelerine gerekli su dolaşımının sağlandığının da doğrulanması gerekir.

İç ve dış ünite grupları kontrol edildikten sonra sistem test çalışmasına alınarak çalışma değerleri ve kumanda fonksiyonları gözden geçirilir.

Gelişim Klima'nın bu süreci nasıl yürüttüğü hakkında daha fazla bilgi için anahtar teslim VRF uygulama hizmetini inceleyebilirsiniz.

Projenin Sonucu

DoubleTree by Hilton projesinde 87 dış ünite ve 385 gizli tavan tipi iç üniteden oluşan su soğutmalı VRF sistemi uygulandı.

Sistem, çok sayıda otel odası ve farklı kullanım karakterine sahip alanların bağımsız iklimlendirme ihtiyaçlarını ortak bir mekanik altyapı içerisinde yönetebilecek şekilde kurgulandı.

Su soğutmalı VRF mimarisi sayesinde merkezi su devresi ile VRF'nin zon bazlı kontrol yaklaşımı aynı proje içerisinde bir araya getirildi.

385 iç ünitenin gizli tavan tipi olarak uygulanması ise sistemin mekanik gereksinimleriyle otelin mimari ihtiyaçlarının birlikte ele alınmasını gerektirdi.

Bu proje, Gelişim Klima'nın yalnız hava soğutmalı standart VRF sistemlerinde değil, çok sayıda iç ünite ve su devresi koordinasyonu gerektiren büyük ölçekli su soğutmalı VRF projelerinde de uygulama deneyimini gösteren önemli bir referanstır.

Farklı VRF çalışma prensiplerinin bir arada kullanıldığı başka bir uygulamayı İstanbul Üniversitesi Merkez Kütüphanesi VRF projesinde inceleyebilirsiniz.

Bu Projede Kullanılan VRF Hizmetleri

VRF Projelendirme

Otelin farklı kullanım alanlarının değerlendirilmesi, zonlama, iç ünite seçimi, sistem gruplandırması ve mekanik altyapının planlanması. Gelişim Klima'nın VRF projelendirme hizmeti hakkında detaylı bilgi alabilirsiniz.

Su Soğutmalı VRF Sistem Tasarımı

VRF sistemi ile bina su devresinin birlikte değerlendirilmesi, dış ünite grupları ve iç ünite altyapısının oluşturulması.

VRF Satış ve Tedarik

Projelendirilen sistem için iç ve dış üniteler ile ilgili ekipmanların belirlenmesi ve tedarik sürecinin planlanması. VRF satış ve tedarik hizmeti kapsamında sistem ihtiyaçlarını inceleyebilirsiniz.

Anahtar Teslim VRF Uygulaması

İç ve dış ünite uygulamaları, soğutucu akışkan borulama, drenaj, kanal, elektrik ve kontrol altyapısının koordinasyonu ile test ve devreye alma süreçlerinin birlikte yürütülmesi. Anahtar teslim VRF uygulaması hakkında bilgi alabilirsiniz.
