Esenler Nikah Salonu VRF Klima Projesi

Esenler Nikah Salonu VRF klima projesi, tek seferde tamamlanan sabit bir sistem yerine iki ayrı uygulama etabında büyüyen bir merkezi iklimlendirme yapısı olarak gerçekleştirildi.

İlk etapta toplam 84 HP kapasiteye sahip 3 VRF sistem grubu ve 25 iç ünite oluşturuldu. Daha sonra ortaya çıkan ilave kapasite ihtiyacı için mevcut yapıya yalnız yeni iç üniteler eklemek yerine 66 HP kapasiteli 2 yeni VRF sistem grubu ve 14 yeni iç ünite projeye dahil edildi.

İki etap sonunda proje; 5 VRF sistem grubu, 150 HP toplam kapasite ve 39 iç üniteye ulaştı. Final iç ünite dağılımı 34 kaset tipi ve 5 duvar tipi cihazdan oluştu.

Bu proje, mevcut bir VRF uygulamasında yeni ihtiyaç ortaya çıktığında kapasite artışının sistem mimarisi üzerinden nasıl ele alınabileceğine dair gerçek bir uygulama örneği sunuyor.

Esenler Nikah Salonu VRF Projesine Genel Bakış

Nikah ve Etkinlik Salonlarında İklimlendirme İhtiyacı

Nikah, davet ve etkinlik salonlarında iklimlendirme ihtiyacı gün boyunca sabit kalmayabilir. Etkinlik başlangıcında kısa süre içinde artan kullanıcı yoğunluğu, salonlarla yardımcı mahaller arasındaki farklı kullanım biçimleri ve değişen çalışma saatleri sistem tasarımında dikkate alınması gereken başlıca konulardır.

Bu tür yapılarda bütün alanları tek bir kullanım profiline sahipmiş gibi değerlendirmek yerine, bağımsız mahallerin kapasite ve kontrol ihtiyaçlarının ayrı ele alınması gerekir.

Esenler’de nikah hizmeti verilen çok amaçlı belediye tesislerinde düğün, nişan, kına ve benzeri farklı etkinliklerin de düzenlenebilmesi, bu yapı tiplerinde değişken kullanım profillerinin neden önemli olduğunu gösterir.

Proje özelindeki sistem kararı ise yapı tipi genellemesinden değil, gerçek kapasite ve uygulama verilerinden hareketle değerlendirilmelidir.

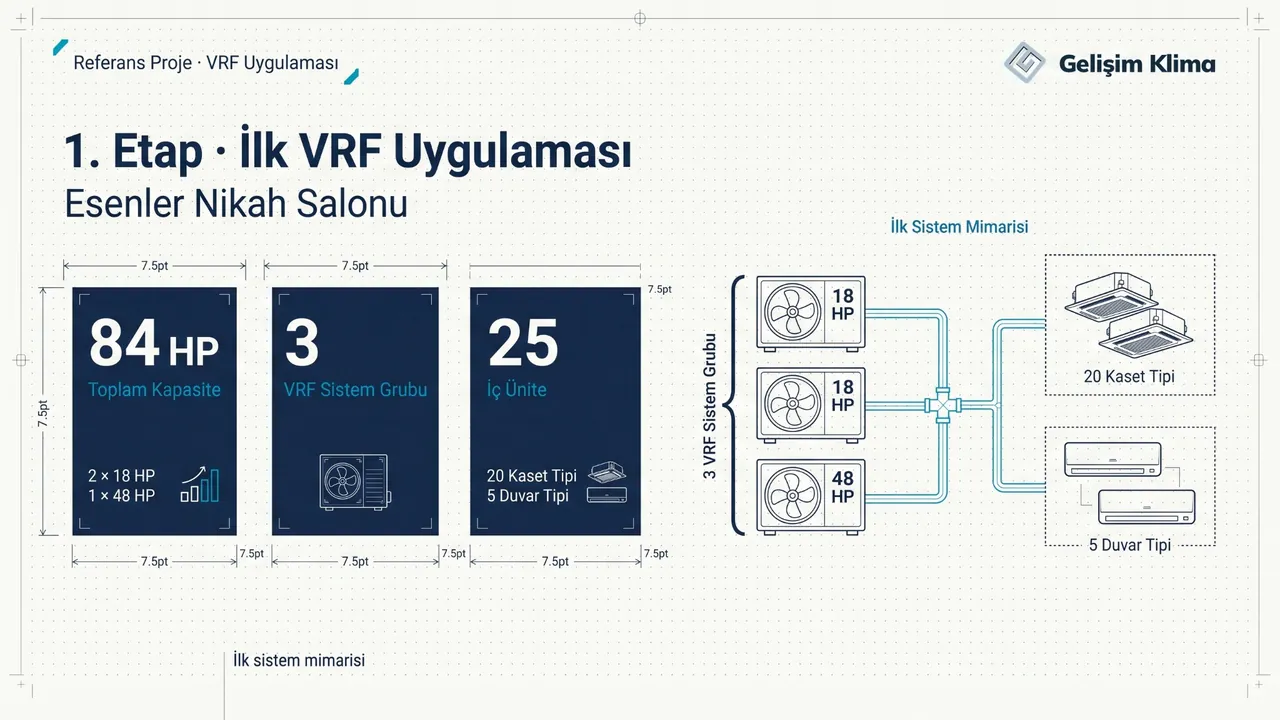

İlk Etap: 84 HP ve 25 İç Üniteli VRF Sistemi

Projenin ilk etabında üç ayrı VRF sistem grubu oluşturuldu:

• 2 × 18 HP VRF sistem grubu
• 1 × 48 HP VRF sistem grubu

Böylece ilk uygulama etabındaki toplam sistem kapasitesi 84 HP oldu.

İlk etap iç ünite dağılımı ise:

• 20 kaset tipi iç ünite
• 5 duvar tipi iç ünite

olmak üzere toplam 25 iç üniteden oluştu.

Kaset tipi cihazların ilk etapta iç ünitelerin %80’ini oluşturması, sistemde ana hava dağıtım çözümünün ağırlıklı olarak tavandan uygulanan kaset tipi cihazlar üzerinden kurulduğunu gösteriyor. Bununla birlikte farklı kullanım veya montaj koşullarına sahip mahaller için duvar tipi cihazlar da aynı proje içerisinde kullanıldı.

Kaset ve Duvar Tipi İç Üniteler Neden Birlikte Kullanılır?

Bir VRF projesinde bütün mahallerde aynı iç ünite tipinin kullanılması gerekmez. İç ünite seçimi; kapasitenin yanında tavan yapısı, hava dağılımı, montaj alanı, servis erişimi ve kullanım biçimine göre yapılır.

Kaset tipi iç üniteler, uygun asma tavan koşullarının bulunduğu daha geniş kullanım alanlarında ve havanın birden fazla yöne dağıtılmasının istendiği mahallerde değerlendirilebilir.

Duvar tipi iç üniteler ise asma tavan koşullarının uygun olmadığı, daha küçük veya bağımsız alanlarda alternatif oluşturabilir.

Esenler Nikah Salonu projesinde hangi iç ünitenin hangi mahalde kullanıldığına ilişkin doğrulanmış mahal bazlı veri bulunmadığı için cihaz tiplerini belirli salon veya odalarla eşleştirmiyoruz. Projedeki kesin veri, ilk etapta 20 kaset ve 5 duvar tipi cihazın birlikte kullanıldığıdır.

İç ünite tiplerinin hangi proje koşullarında değerlendirildiğini ayrıntılı görmek için VRF iç ünite tipleri seçim rehberini inceleyebilirsiniz.

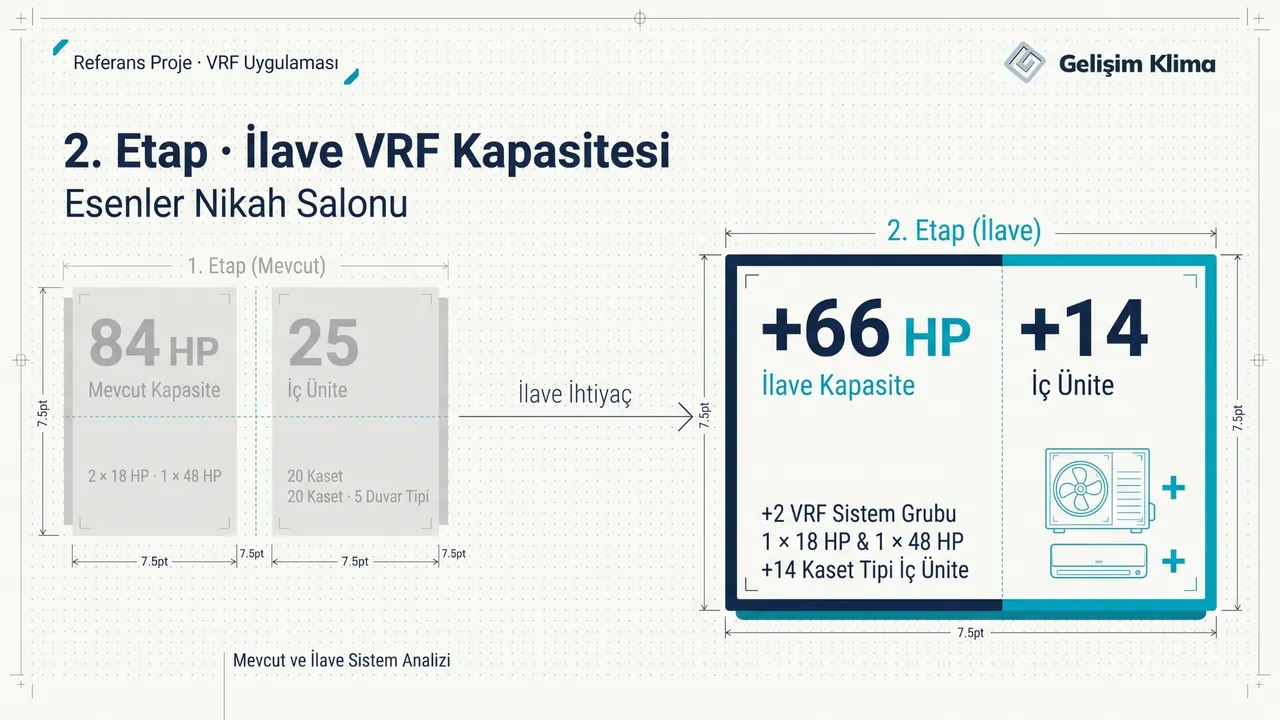

İlave Etap: 66 HP Yeni VRF Kapasitesi

Projenin ikinci etabı, Esenler uygulamasını sıradan bir referans sayfasından ayıran bölümü oluşturuyor.

İlk uygulamadan sonra ortaya çıkan yeni kapasite ihtiyacı, mevcut sisteme gelişigüzel iç ünite eklenerek çözülmedi. Bunun yerine iki yeni VRF sistem grubu oluşturuldu:

• 1 × 18 HP VRF sistem grubu
• 1 × 48 HP VRF sistem grubu

Böylece projeye 66 HP ilave sistem kapasitesi eklendi.

İlave etapta ayrıca 14 yeni kaset tipi iç ünite sisteme dahil edildi.

Sonuç olarak kapasite artışı yalnız iç ünite adedinin yükseltilmesiyle değil, yeni dış ünite sistem kapasitesi oluşturularak gerçekleştirildi. Bu ayrım, mevcut bir VRF sisteminin genişletilmesinde yalnız yeni cihaz ihtiyacına değil, toplam sistem mimarisine bakılması gerektiğini gösteriyor.

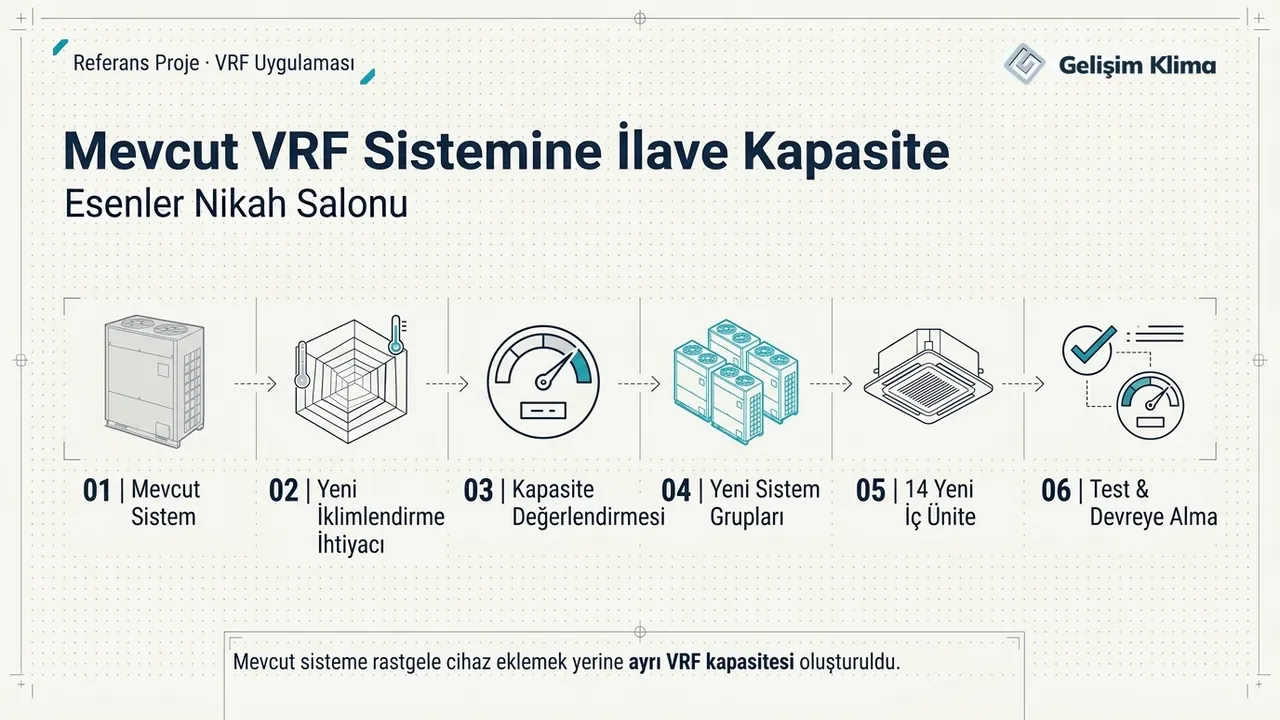

Mevcut VRF Sistemine İlave İç Ünite Eklenebilir mi?

Mevcut bir VRF sistemine yeni iç ünite eklenmesi teknik olarak bazı projelerde mümkün olabilir; ancak karar yalnız boş bir bağlantı noktası bulunmasına göre verilmez.

Yeni iç ünite veya kapasite eklenmeden önce en azından şu başlıkların değerlendirilmesi gerekir:

• Mevcut dış ünite kapasitesi
• Bağlı iç ünitelerin toplam kapasitesi
• Üreticinin izin verdiği bağlantı oranları
• Mevcut boru hattının teknik sınırları
• Boru uzunlukları ve kot farkları
• Yeni mahallin gerçek kapasite ihtiyacı
• Zon ve çalışma senaryosu
• Kontrol ve kumanda yapısı

Mevcut sistemin teknik sınırları yeni ihtiyacı karşılamıyorsa veya proje yapısı açısından ayrı gruplama daha uygun görülüyorsa yeni bir VRF sistem grubu oluşturulabilir.

Esenler Nikah Salonu projesinde yeni ihtiyaç için 66 HP kapasiteli iki ayrı VRF sistem grubunun eklenmiş olması, bu kararın gerçek uygulamadaki karşılığını gösteriyor.

Mevcut kapasitenin nasıl değerlendirildiğini ve yeni sistem gruplarının hangi veriler üzerinden oluşturulduğunu görmek için VRF klima projelendirme sürecini inceleyebilirsiniz.

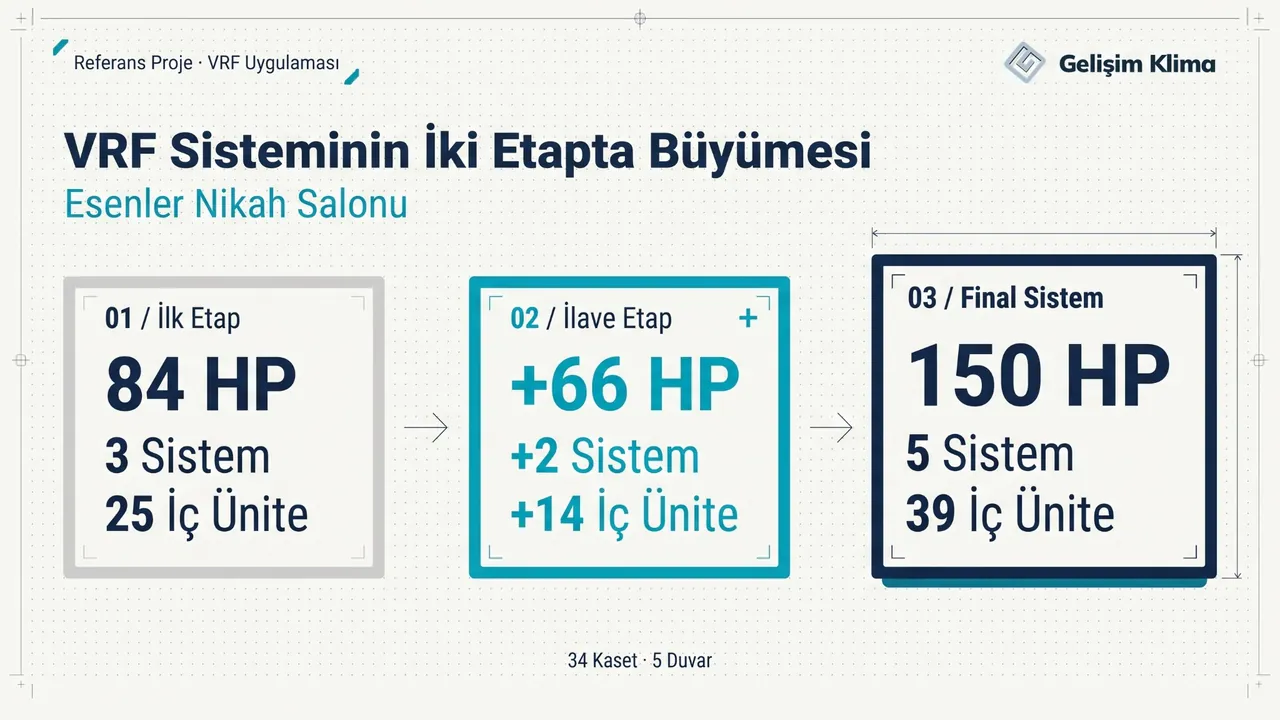

İki Etap Sonunda Sistem Nasıl Büyüdü?

Final sistemde toplam 34 kaset tipi ve 5 duvar tipi iç ünite bulunuyor. Böylece kaset tipi cihazlar toplam iç ünitelerin yaklaşık %87’sini oluşturuyor.

Proje ilk uygulamadaki 84 HP seviyesinden, iki yeni VRF sistem grubunun eklenmesiyle 150 HP toplam kapasiteye ulaştı. İç ünite sayısı ise 25’ten 39’a yükseldi.

Bu büyüme, mevcut bir VRF projesinde yeni ihtiyacın yalnız cihaz adedi üzerinden değil, dış ünite sistem kapasitesi ve sistem gruplaması üzerinden ele alınması gerektiğini açık biçimde gösteriyor.

Projelendirme ve VRF Sistem Gruplandırması

Esenler Nikah Salonu projesindeki 150 HP kapasite tek bir VRF sistemi üzerinden oluşturulmadı.

Final sistem mimarisi:

• 3 × 18 HP
• 2 × 48 HP

olmak üzere toplam 5 VRF sistem grubundan oluşuyor.

VRF sistemlerinin birden fazla gruba ayrılması; proje genelinde kapasite, zonlama, borulama sınırları, bağımsız çalışma ihtiyacı ve kullanım senaryosu gibi değişkenlere göre değerlendirilebilir.

Esenler projesinde her grubun neden bu şekilde ayrıldığına ilişkin doğrulanmış proje notu bulunmadığı için belirli bir mühendislik gerekçesi uydurmuyoruz. Kesin olarak bildiğimiz veri, final yapının beş ayrı sistem grubundan oluştuğudur.

VRF sistem gruplarının kapasite, zonlama ve borulama kararlarıyla nasıl oluşturulduğunu VRF projelendirme hizmeti kapsamında inceleyebilirsiniz.

Uygulama ve Altyapı Koordinasyonu

VRF projelerinde cihaz seçimi tamamlandığında iş bitmez. İç ve dış ünitelerin sahada uygulanabilmesi için borulama, drenaj, kumanda, elektrik bağlantıları ve diğer yapı disiplinleriyle koordinasyon gerekir.

Gelişim Klima’nın anahtar teslim VRF uygulama yaklaşımında proje kapsamına göre aşağıdaki başlıklar birlikte yönetilir:

• Bakır borulama ve izolasyon
• Branşman elemanlarının montajı
• Drenaj hattı ve akış kontrolü
• İç ve dış ünite montajı
• Kumanda ve haberleşme bağlantıları
• Basınç ve kaçak kontrolü
• Vakum işlemi
• Gerekli soğutucu akışkan şarjı
• Devreye alma

Bu liste Gelişim Klima’nın genel anahtar teslim uygulama kapsamını gösterir. Esenler projesinde her bir imalatın hangi kapsam ve yöntemle gerçekleştirildiğine ilişkin ayrı saha kaydı bulunmadığından, bunları proje özelinde kesin gerçekleşmiş işlem olarak sunmuyoruz.

Uygulamanın montajdan kullanıcı teslimine kadar nasıl yönetildiğini anahtar teslim VRF klima uygulaması sayfasında inceleyebilirsiniz.

Test ve Devreye Alma

VRF sistemlerinde montajın tamamlanması sistemin doğrudan işletmeye alınabileceği anlamına gelmez. Devreye alma öncesinde soğutucu akışkan devresi, drenaj, elektrik ve haberleşme bağlantılarının kontrol edilmesi gerekir.

Gelişim Klima’nın anahtar teslim uygulama sürecinde genel olarak şu kontroller yürütülür:

• Boru ve bağlantı kontrolleri
• Basınç ve sızdırmazlık testi
• Vakumlama
• Drenaj akış kontrolü
• Elektrik ve kumanda bağlantılarının doğrulanması
• İç ve dış ünite haberleşmesinin kontrolü
• Sistem gruplarının test çalışması

Bu işlemlerin amacı yalnız cihazların çalıştığını görmek değil, sistem gruplarının kendi mimarileri içerisinde doğru biçimde devreye alınabildiğini doğrulamaktır.

VRF test ve devreye alma kapsamını inceleyin.

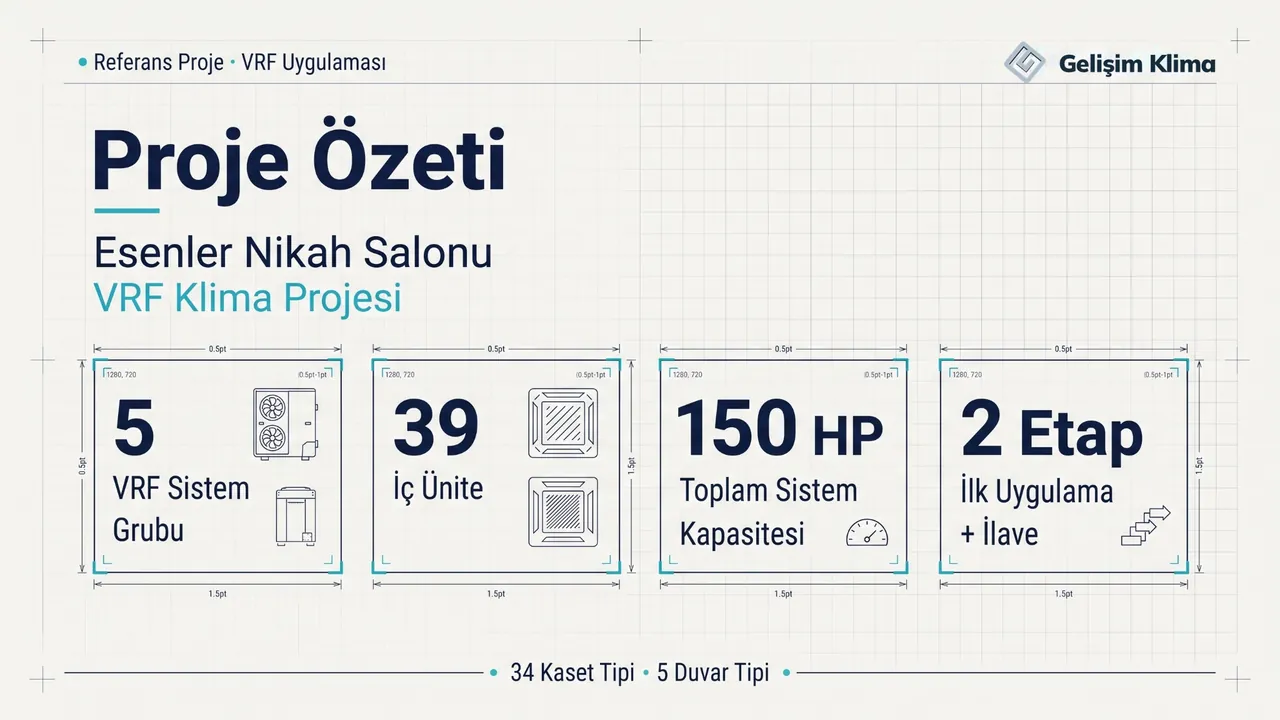

Projenin Sonucu

Esenler Nikah Salonu VRF projesi iki ayrı uygulama etabı sonunda:

• 5 VRF sistem grubuna
• 150 HP toplam kapasiteye
• 39 iç üniteye
• 34 kaset tipi iç üniteye
• 5 duvar tipi iç üniteye

ulaştı.

İlk etapta 84 HP kapasite ve 25 iç üniteyle oluşturulan yapı, ilave etapta eklenen 66 HP kapasite ve 14 iç üniteyle genişletildi.

Projenin asıl referans değeri yalnız toplam 150 HP kapasite değildir. Yeni ihtiyaç ortaya çıktığında mevcut sisteme rastgele cihaz eklemek yerine yeni VRF sistem gruplarıyla kontrollü kapasite artışı oluşturulmuş olmasıdır.

Bu yönüyle Esenler Nikah Salonu projesi, Gelişim Klima’nın yalnız sıfırdan VRF sistem kurulumu değil, mevcut proje kapsamının yeni kapasite ihtiyacına göre genişletilmesi konusunda da gerçek uygulama deneyimini gösteren bir referanstır.
