İstanbul Esenler'de bulunan Davutpaşa Camii, Gelişim Klima'nın Bosch VRF merkezi iklimlendirme sistemi uyguladığı referans projelerinden biridir. Yüksek tavanlı ve dönemsel olarak değişen kullanıcı yoğunluğuna sahip yapı için toplam 4 dış ünite ve 50 iç üniteden oluşan Bosch VRF sistemi kurulmuştur.
İbadethanelerin iklimlendirilmesinde yalnızca toplam alanın soğutulması veya ısıtılması yeterli değildir. Geniş iç hacimler, yüksek tavanlar, belirli saatlerde artan kullanıcı yoğunluğu ve farklı kullanım alanları, sistem kapasitesi ile hava dağıtımının birlikte değerlendirilmesini gerektirir.
Esenler Davutpaşa Camii projesi, çok sayıda iç ünitenin bulunduğu bir ibadethanede merkezi VRF sisteminin kullanımına ve yüksek hacimli yapıların iklimlendirme ihtiyaçlarına somut bir örnektir.

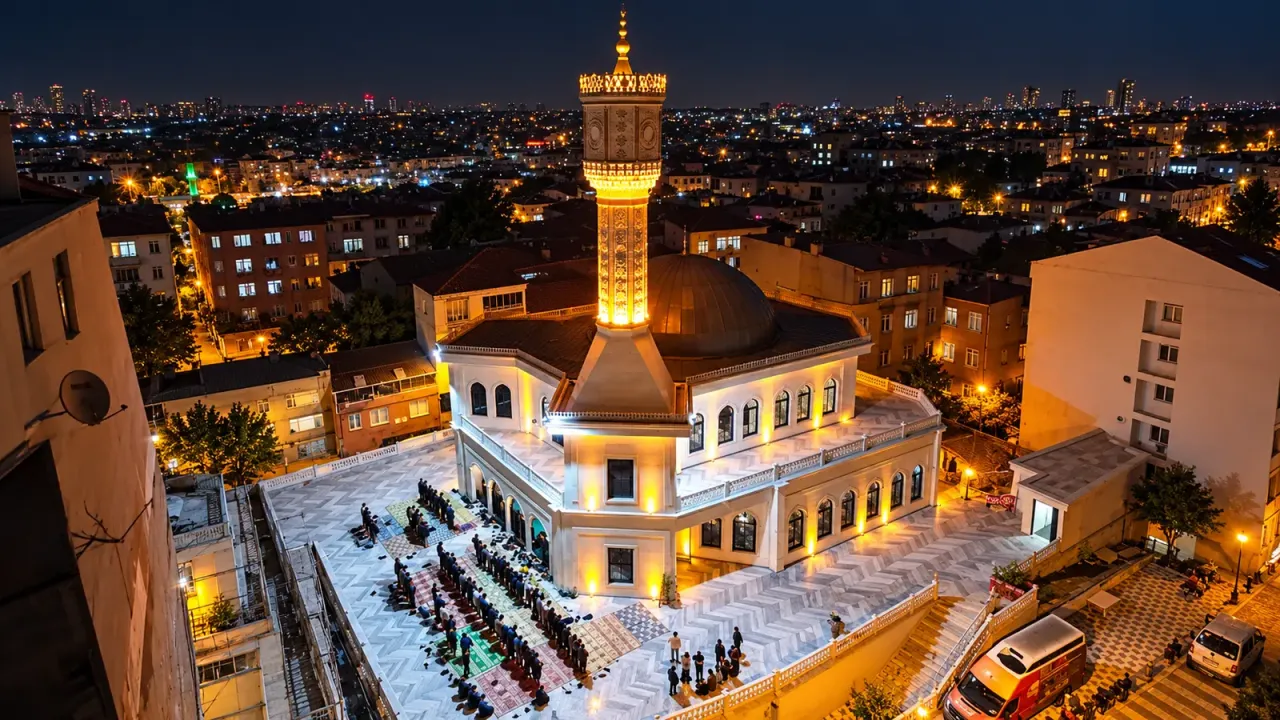

Esenler Davutpaşa Camii VRF Projesine Genel Bakış
Gelişim Klima'nın tamamlanmış referansları arasında bulunan Esenler Davutpaşa Camii projesinde Bosch marka VRF ekipmanları kullanılmıştır. Uygulama, ibadethanelerde merkezi iklimlendirme sistemlerinin kullanımını gösteren gerçek bir saha referansıdır.
- Proje adı: Esenler Davutpaşa Camii
- Konum: Davutpaşa, Esenler, İstanbul
- Yapı türü: İbadethane ve sosyal kullanım yapısı
- Sistem türü: VRF merkezi iklimlendirme
- Kullanılan marka: Bosch
- Dış ünite sayısı: 4 adet
- İç ünite sayısı: 50 adet
- Öne çıkan koşullar: Yüksek tavanlı iç hacimler ve dönemsel kullanıcı yoğunluğu
Projenin dikkat çeken yönü, 50 iç üniteli sistemin ibadethane gibi alışılmış ticari yapılardan farklı kullanım koşullarına sahip bir binada uygulanmış olmasıdır.
Esenler Belediyesi de Davutpaşa Camii'ni ilçedeki yeni camiler arasında göstermektedir. Belediyenin açıklamalarında bu yapıların ibadet işlevinin yanında eğitim, sohbet ve kültürel etkinlikler gibi sosyal kullanımlara da açık olduğu belirtilmektedir.
Bu özellikler, ibadethane iklimlendirmesinde farklı kullanım saatlerinin ve değişken yoğunluğun neden hesaba katılması gerektiğini anlamak açısından önemlidir.
İbadethanelerde İklimlendirme Neden Farklıdır?
Camiler, kullanım özellikleri bakımından konut, ofis ve standart ticari alanlardan ayrılır. Günün önemli bir bölümünde sınırlı sayıda kişinin bulunduğu bir ibadethanede, namaz vakitleri ve toplu programlar sırasında kullanıcı yoğunluğu kısa sürede artabilir.
Bu değişim, iç ortamın ısı yükünü ve istenen konfor koşullarını etkiler. Özellikle yüksek tavanlı ibadet alanlarında hava hacminin büyük olması, sıcaklığın hacim içinde eşit dağılmasını da zorlaştırabilir.
İbadethaneler için VRF sistemi değerlendirilirken üç temel konu öne çıkar:
- Yüksek iç hacim: Tavan yüksekliği ve hacim geometrisi, hava dağıtım yöntemini etkiler.
- Değişken kullanıcı yoğunluğu: Toplu ibadetler ve sosyal etkinlikler sırasında iç ısı yükü değişebilir.
- Farklı kullanım periyotları: Binanın bütün bölümleri aynı saatlerde ve aynı yoğunlukta kullanılmayabilir.
Bu koşullarda amaç, yalnızca büyük kapasiteli cihazlar kullanmak değil, ihtiyaç duyulan alanlara uygun kapasiteyi ve hava dağıtımını sağlamaktır.

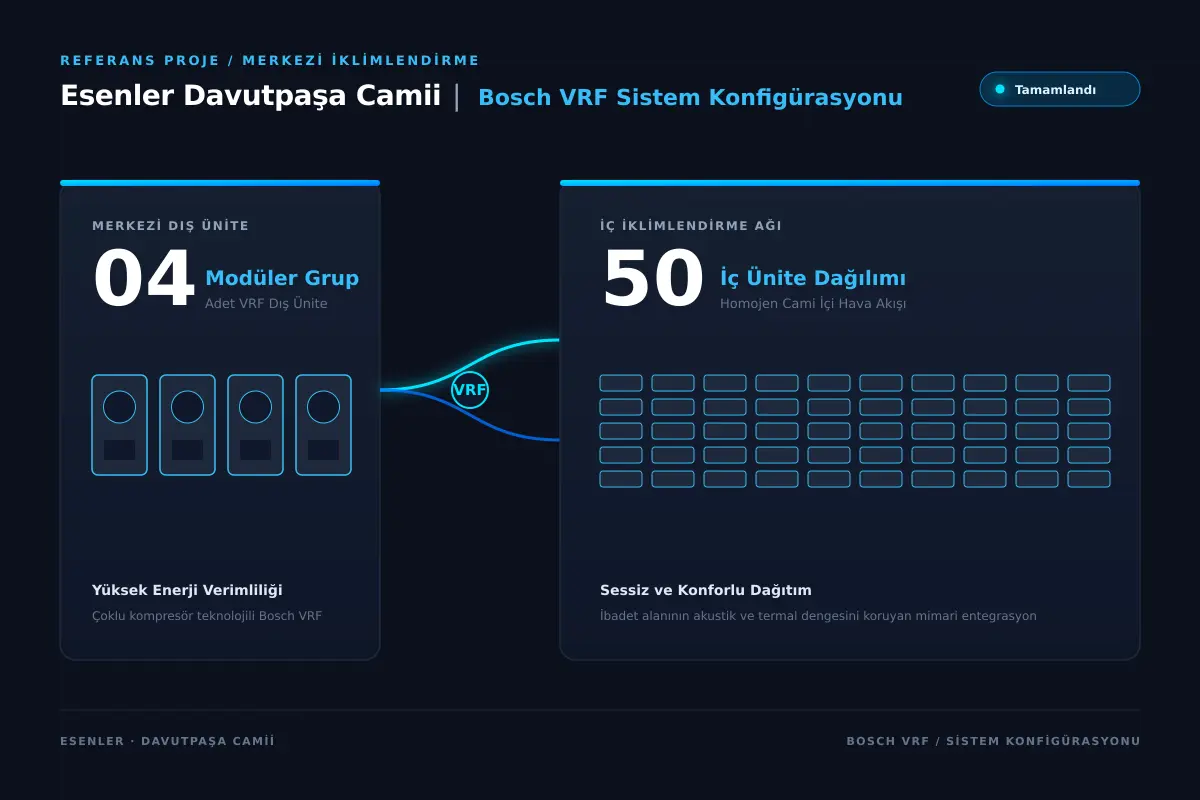

4 Dış ve 50 İç Üniteli Bosch VRF Sistemi
Esenler Davutpaşa Camii projesinde 4 dış ünite ve 50 iç üniteden oluşan Bosch VRF merkezi sistem kullanılmıştır.
VRF teknolojisinde dış üniteler ile bunlara bağlı iç üniteler, soğutucu akışkan devreleri üzerinden çalışır. Uygun sistem tasarımında farklı mahallerin sıcaklık ihtiyaçları, ilgili cihaz ve kontrol grupları üzerinden yönetilebilir.
50 iç ünitenin bulunduğu bir projede değerlendirilmesi gereken başlıca unsurlar; iç ünitelerin kapasitesi, dış ünitelerle bağlantı koşulları, borulama mesafeleri, eş zamanlı kullanım ve kontrol ihtiyaçlarıdır.
Dış ünite adedi tek başına toplam sistem kapasitesini göstermez. Aynı şekilde toplam iç ünite sayısından da cihazların hangi alanlara dağıtıldığı veya her dış üniteye kaç iç ünite bağlandığı sonucu çıkarılamaz.
Bu nedenle büyük ölçekli VRF uygulamaları yalnızca cihaz sayılarıyla değil, sistem mimarisi ve binanın kullanım koşullarıyla birlikte değerlendirilmelidir.
Merkezi iklimlendirme teknolojisinin çalışma prensibi ve kullanım alanları hakkında daha fazla bilgiye VRF klima sistemleri sayfamızdan ulaşabilirsiniz.
Yüksek Tavanlı İbadet Alanlarında İç Ünite Seçimi
Esenler Davutpaşa Camii gibi yüksek tavanlı yapılarda iç ünite seçimi, sistem tasarımının belirleyici aşamalarından biridir. Büyük hacimli mahallerde kapasitenin yeterli olması kadar şartlandırılmış havanın kullanıcıların bulunduğu seviyeye uygun biçimde ulaştırılması da gerekir.
Hava Atış Mesafesi ve Dağılımı
Yüksek tavanlarda iç ünite ile kullanıcıların bulunduğu bölge arasındaki mesafe artabilir. Bu nedenle cihazın hava debisi, atış mesafesi ve üfleme yönü, mahal geometrisine göre değerlendirilmelidir.
Bir cihazın yüksek soğutma veya ısıtma kapasitesine sahip olması, tek başına uygun hava dağılımı sağlayacağı anlamına gelmez. Uygun cihaz tipi ve montaj konumu belirlenirken üreticinin hava atış verileri dikkate alınmalıdır.
Sıcaklık Tabakalaşması
Yüksek hacimli yapılarda özellikle ısıtma sırasında sıcak havanın üst bölgelerde birikmesi görülebilir. Sıcaklık tabakalaşması olarak bilinen bu durum, kullanıcı seviyesindeki sıcaklık ile tavan yakınındaki sıcaklık arasında fark oluşmasına yol açabilir.
Doğru iç ünite yerleşimi, hava hareketinin planlanması ve gerekli durumlarda uygun hava sirkülasyonu çözümleri, bu etkinin yönetilmesinde değerlendirilir.
Konfor, Ses ve Mimari Uyum
İbadethanelerde hava akımının doğrudan kullanıcıların üzerine yönelmemesi ve cihazların ses seviyelerinin kullanım amacına uygun olması önemlidir.
Ayrıca kolonlar, mimari yüzeyler, aydınlatma elemanları ve tavan yapısı, iç ünite yerleşimini sınırlandırabilir. Bu nedenle klima seçimi yalnızca cihaz kataloğuna bakılarak tamamlanmamalıdır.
Yüksek tavanlı yapılarda uygulanacak sistemin VRF projelendirme sürecinde mimari ölçüler, ısı yükleri ve hava dağıtım gereksinimleriyle birlikte değerlendirilmesi gerekir.
Dönemsel Kullanıcı Yoğunluğu VRF Kapasitesini Nasıl Etkiler?
Camilerde kullanıcı yoğunluğu gün içerisinde sabit değildir. Günlük ibadetler, cuma namazları ve özel programlar sırasında mahallerde bulunan kişi sayısı artabilir.
Bir mahaldeki insan sayısının artması, kişilerin ortama bıraktığı ısı ve nem miktarını da etkiler. Bu nedenle kapasite hesabında yalnızca binanın metrekaresi değil, kullanım senaryosu ve tasarım koşullarındaki kişi yoğunluğu da değerlendirilmelidir.
Ancak kapasiteyi yalnızca en yüksek kullanıcı yoğunluğuna göre belirlemek de doğru bir yaklaşım değildir. Kısmi yük koşulları, dış hava etkileri, güneş kazançları, yapı kabuğu ve eş zamanlı kullanım özellikleri birlikte ele alınmalıdır.
VRF sistemlerinde değişken soğutucu akışkan debisi, sistemin uygun çalışma aralığında kapasiteyi değişen yüklere göre düzenlemesine imkân verir. Bu özellik, kullanım yoğunluğu gün içinde değişebilen ticari ve sosyal yapılarda değerlendirilebilen avantajlardan biridir.
Burada ayrıca taze hava ihtiyacını da ayırmak gerekir. VRF iç ünitelerinin mahal havasını şartlandırması, tek başına yeterli dış hava sağlandığı anlamına gelmez. Kullanıcı yoğunluğuna uygun havalandırma çözümü, projenin ilgili mekanik tesisat kararları içinde ayrıca ele alınmalıdır.
Bosch VRF Sisteminin Esenler Davutpaşa Camii Projesindeki Rolü
Esenler Davutpaşa Camii'nde kullanılan merkezi iklimlendirme ekipmanlarının markası Bosch'tur. Gelişim Klima tarafından uygulanan bu referans, Bosch VRF teknolojisinin yüksek tavanlı ve dönemsel kullanım yoğunluğuna sahip bir yapıda kullanıldığını göstermektedir.
Bosch'un ticari VRF ürün ailesi, farklı kapasite ihtiyaçları için dış ünite ve iç ünite seçenekleri sunar. Sistem seçimi yapılırken dış ünite kapasitesi, iç ünite uyumluluğu, borulama sınırları ve kontrol özellikleri ilgili ürünün teknik dokümantasyonuna göre değerlendirilir.
Çok sayıda iç ünitenin bulunduğu projelerde aynı markanın farklı ürün ailelerini genel özelliklerine göre karşılaştırmak yerine, seçilen modellerin bağlantı ve çalışma koşullarını esas almak gerekir.
Esenler Davutpaşa Camii, Gelişim Klima'nın Bosch ekipmanlarıyla hayata geçirdiği 4 dış ve 50 iç üniteli gerçek VRF uygulamasıdır.
Markanın ticari ürün ailesi ve sistem alternatifleri için Bosch VRF klima sistemleri sayfamızı inceleyebilirsiniz.
İbadethanelerde VRF Projelendirme ve Zonlama Yaklaşımı
Yüksek tavanlı bir ibadethanede merkezi VRF sistemi planlanırken ilk aşama, yapının mimari özelliklerinin ve kullanım gereksinimlerinin anlaşılmasıdır.
Zonlama, iklimlendirme ihtiyaçları ve kontrol koşulları bakımından birbirine uygun mahallerin değerlendirilmesini sağlar. Farklı alanların tek bir sıcaklık ayarıyla yönetilmesi her zaman uygun olmayabilir.
İbadethane projelerinde değerlendirilmesi gereken mühendislik kararları şunlardır:
- Mimari analiz: Kat planları, tavan yükseklikleri, cephe özellikleri ve kullanılabilir montaj alanları.
- Isı yükü hesabı: Yapı kabuğu, güneş kazançları, kişi yoğunluğu ve diğer iç yüklerin değerlendirilmesi.
- Zonlama: Farklı kullanım alanlarının çalışma saatleri ve sıcaklık gereksinimlerinin belirlenmesi.
- İç ünite seçimi: Kapasite, hava atış özellikleri, montaj yüksekliği, ses seviyesi ve bakım erişimi.
- Dış ünite ve sistem grupları: Kapasite uyumu, eş zamanlı kullanım, bağlantı sınırları ve yerleşim koşulları.
- Kontrol senaryosu: Mahallerin kullanım periyotlarına uygun kumanda ve çalışma düzeninin oluşturulması.
Bu kararların amacı, farklı zamanlarda ve farklı yoğunluklarda kullanılabilen alanların iklimlendirme ihtiyaçlarını teknik açıdan doğru değerlendirmektir.
Esenler Davutpaşa Camii projesi, bu mühendislik konularının yüksek hacimli bir ibadethane ölçeğinde önem kazandığını gösteren Bosch VRF referanslarından biridir.
Borulama, Drenaj ve Elektrik Koordinasyonu
4 dış ve 50 iç üniteden oluşan VRF sistemi gibi çok üniteli uygulamalarda mekanik altyapı, cihazların yerleşimiyle birlikte planlanmalıdır.
Soğutucu akışkan borularının güzergâhı, boru çapları, branşman elemanları ve bağlantı mesafeleri üretici sistem sınırlarına uygun olmalıdır. Uzun ve karmaşık güzergâhlarda yükseklik farkları ile eşdeğer boru uzunlukları da önem kazanır.
İç ünitelerde oluşan yoğuşma suyunun tahliyesi için drenaj hatlarının uygun eğim ve bağlantı detaylarıyla tasarlanması gerekir. Drenaj yalıtımı ve bakım erişimi de uygulamanın parçalarıdır.
Elektrik beslemesi ile cihazlar arası haberleşme bağlantılarının doğru düzenlenmesi, iç ve dış ünitelerin güvenilir biçimde çalışması açısından gereklidir.
Yüksek tavanlı yapılarda montaj ve servis erişimi ayrıca değerlendirilmelidir. Cihaz yerleşimleri yapılırken yalnızca ilk kurulum değil, daha sonraki filtre temizliği, arıza kontrolü ve bakım çalışmaları da düşünülmelidir.
Bu gereksinimler, VRF sisteminin cihaz listesinden ibaret olmadığını; mekanik, elektrik ve mimari disiplinlerin birlikte değerlendirilmesini gerektiren bir uygulama olduğunu gösterir.
Kontrol ve İşletme Yaklaşımı
Camilerde iklimlendirme sisteminin çalışma düzeni, yapının kullanım saatleriyle ilişkilidir. Gün boyunca farklı zamanlarda kullanılan bir yapıda bütün iç ünitelerin sürekli aynı şekilde çalıştırılması gerekli olmayabilir.
VRF sistemlerinde uygun kumanda altyapısı, iç ünitelerin ve tanımlanmış alanların ihtiyaçlara göre kontrol edilmesine yardımcı olabilir.
Özellikle toplu kullanım öncesinde istenen konfor koşullarının sağlanması, kullanım sonrasında ise sistemin işletme senaryosuna uygun biçimde yönetilmesi değerlendirilebilir.
Bu yaklaşımda cihazların çalışma süreleri kadar sıcaklık ayarları, mahallerin kullanım düzeni ve gerekli havalandırma koşulları da önemlidir.
Merkezi kumanda ve zaman programı gibi özellikler ise seçilen cihazların teknik imkânlarına ve projede kullanılan kontrol altyapısına bağlıdır.
VRF Sistemlerinde Test ve Devreye Alma
Çok sayıda iç ve dış ünite içeren VRF uygulamalarında sistemin montaj sonrasında teknik prosedürlere göre kontrol edilmesi gerekir.
Devreye alma sürecinde üretici talimatlarına uygun olarak soğutucu akışkan devresinin sızdırmazlığı, vakum koşulları, haberleşme bağlantıları ve iç ünite adreslemeleri kontrol edilir.
Başlıca kontrol başlıkları şunlardır:
- Soğutucu akışkan borularının basınç ve kaçak kontrolleri
- Vakum işlemi ve gerekli soğutucu akışkan şarjının doğrulanması
- Drenaj hatlarında su tahliyesinin kontrol edilmesi
- Elektrik bağlantıları ve cihaz haberleşmesinin test edilmesi
- İç ünite adresleri ve kumanda eşleştirmelerinin kontrolü
- Isıtma ve soğutma çalışma modlarının doğrulanması
- Sistem grubuna uygun çalışma parametrelerinin değerlendirilmesi
Bu işlemler, VRF kurulumlarında izlenen genel teknik kontrol adımlarıdır. Uygulamanın ayrıntıları kullanılan Bosch cihazlarının modellerine ve üretici prosedürlerine göre belirlenir.
Montaj, test ve işletmeye teslim aşamalarının kapsamını anahtar teslim VRF klima uygulaması sayfamızda ayrıntılı olarak açıklıyoruz.
Esenler Davutpaşa Camii VRF Projesinin Sonucu
Esenler Davutpaşa Camii'nde Gelişim Klima tarafından Bosch ekipmanlarıyla 4 dış ve 50 iç üniteden oluşan merkezi VRF iklimlendirme sistemi kurulmuştur.
Proje, yüksek tavanlı bir ibadethanede çok sayıda iç ünitenin kullanıldığı merkezi sistem uygulamasını ortaya koymaktadır.
İbadethanelerde dönemsel kullanıcı yoğunluğu, büyük iç hacimler, hava dağıtımı ve mahal bazlı kontrol gereksinimleri, sistem tasarımında değerlendirilmesi gereken başlıca konulardır. Davutpaşa Camii, bu yapı tipine yönelik Gelişim Klima referansları arasında yer almaktadır.
Bosch VRF ekipmanlarının kullanıldığı bu çalışma, Gelişim Klima'nın yalnızca ofis ve otel projelerinde değil, kamusal ve sosyal kullanım özelliklerine sahip yapılarda da merkezi iklimlendirme uygulamaları gerçekleştirdiğini göstermektedir.
İbadethane ve Büyük Hacimli Yapılar İçin VRF Klima Hizmetleri
Camiler, kültür merkezleri, eğitim yapıları ve diğer büyük hacimli binalarda iklimlendirme ihtiyacı, yapının mimari özellikleri ve kullanım amacı doğrultusunda belirlenmelidir.
Gelişim Klima; ticari ve kurumsal yapılar için VRF sistem seçimi, projelendirme, ürün tedariği, montaj ve devreye alma hizmetleri sunmaktadır.
Yeni bir ibadethane projesinde veya mevcut bir yapının iklimlendirme sisteminin yenilenmesinde; kat yüksekliği, mahal büyüklükleri, kullanıcı yoğunluğu ve mekanik altyapı koşulları birlikte değerlendirilir.
Yapınıza uygun merkezi iklimlendirme alternatiflerini değerlendirmek için Gelişim Klima VRF çözümlerini inceleyebilir, proje planlarınızla birlikte teknik keşif ve teklif talebinde bulunabilirsiniz.
