İstanbul Eyüpsultan'da bulunan TÜGVA eğitim ve sosyal kullanım yapısı, Gelişim Klima'nın York VRF merkezi iklimlendirme sistemi uyguladığı referans projelerinden biridir. Projede 20 HP ve 12 HP kapasiteli iki dış üniteyle birlikte 23 adet yer-tavan tipi VRF iç ünitesi kullanılmıştır. Dış ünitelerin toplam nominal soğutma kapasitesi 89,5 kW'tır.
Bu projeyi öne çıkaran özellik yalnızca sistem kapasitesi değildir. Yüksek tavanlı ve çok bölümlü bir yapıda yer-tavan tipi iç ünitelerin tercih edilmesi; hava dağıtımı, montaj koşulları ve farklı kullanım alanlarının iklimlendirilmesi açısından dikkat çekici bir uygulama örneğidir.
TÜGVA Eyüpsultan projesi, Gelişim Klima'nın eğitim ve sosyal kullanım amaçlı yapılarda York VRF sistemleriyle gerçekleştirdiği mühendislik uygulamalarını somut teknik verilerle ortaya koymaktadır.
TÜGVA Eyüpsultan VRF Projesine Genel Bakış
TÜGVA Eyüpsultan, farklı kullanım alanlarının bulunduğu bir eğitim ve sosyal tesis yapısıdır. Gelişim Klima tarafından uygulanan projede York marka VRF merkezi sistem tercih edilmiş, iç mekân iklimlendirmesi için yer-tavan tipi cihazlar kullanılmıştır.
- Proje: TÜGVA Eyüpsultan
- Lokasyon: Eyüpsultan, İstanbul
- Yapı türü: Eğitim ve sosyal kullanım yapısı
- Sistem: VRF merkezi iklimlendirme
- Marka: York
- Dış ünite: 2 adet
- Dış ünite kapasitesi: 20 HP + 12 HP
- Nominal soğutma kapasitesi: 56 kW + 33,5 kW
- Toplam nominal soğutma kapasitesi: 89,5 kW
- İç ünite: 23 adet
- İç ünite tipi: Yer-tavan tipi VRF
Proje, iki farklı dış ünite kapasitesi ile çok sayıda yer-tavan tipi iç ünitenin kullanıldığı bir VRF uygulamasıdır. Bu yapı, iç ünite tipi seçiminin yalnızca cihaz kapasitesine değil, mimari koşullara ve kullanım ihtiyaçlarına da bağlı olduğunu gösteren gerçek bir referanstır.
Eğitim ve Sosyal Kullanım Yapılarında İklimlendirme İhtiyacı
Eğitim ve sosyal kullanım amaçlı binalarda bütün alanlar aynı koşullarda kullanılmayabilir. Eğitim faaliyetleri, toplantılar, ortak kullanım alanları ve farklı etkinlikler, gün içerisinde değişen kullanıcı yoğunlukları oluşturabilir.
Bu tür yapılarda iklimlendirme sistemi değerlendirilirken yalnızca binanın toplam metrekaresine bakılması yeterli değildir. Mahallerin işlevleri, tavan yükseklikleri, iç ısı yükleri ve kullanım saatleri ayrı ayrı incelenmelidir.
Örneğin yüksek tavanlı geniş bir salonda havanın kullanıcı seviyesine uygun biçimde dağıtılması önem kazanırken daha küçük ve bağımsız alanlarda sıcaklık kontrolü ile iç ünite yerleşimi farklı kriterlere dayanabilir.
VRF teknolojisi, uygun sistem tasarımında farklı alanların kendi sıcaklık ihtiyaçlarına göre kontrol edilmesine imkân tanır. Bununla birlikte iç ünitelerin bağlı bulunduğu sistem grubunun çalışma koşulları ve üretici sınırları da dikkate alınmalıdır.
TÜGVA Eyüpsultan projesinde 23 adet yer-tavan tipi iç ünitenin kullanılması, bu cihaz tipinin eğitim ve sosyal tesis ölçeğindeki uygulamasını gösterir.
TÜGVA Eyüpsultan Projesinde Neden Yer-Tavan Tipi VRF İç Üniteler Kullanıldı?
Yer-tavan tipi VRF iç üniteler, uygun ürün modellerinde zemine yakın duvar yüzeyine veya tavan altına monte edilebilen cihazlardır. Kaset tipi iç ünitelerden farklı olarak gövdelerinin asma tavan içerisine gömülmesi gerekmez.
Bu özellik, özellikle yüksek tavanlı, asma tavan uygulamasının bulunmadığı veya iç ünite yerleşiminin mimari koşullarla sınırlandığı alanlarda alternatif oluşturur.
York'un yer-tavan tipi VRF ürün ailesinde esnek montaj seçenekleri, yüksek hava debisi ve geniş alanlarda hava dağıtımı öne çıkan özellikler arasındadır. TÜGVA Eyüpsultan projesi de bu iç ünite tipinin kullanıldığı gerçek uygulamalardan biridir.
Yüksek Tavanlı Alanlarda Hava Dağıtımı
Yüksek tavanlı mahallerde hava dağıtımı, cihaz kapasitesinden bağımsız olarak değerlendirilmelidir. Şartlandırılmış havanın kullanıcıların bulunduğu bölgeye uygun sıcaklık ve hızda ulaşması gerekir.
Yer-tavan tipi cihazların hava akışını belirli yönlere iletebilmesi, uygun yerleşim koşullarında geniş veya uzun planlı mahallerin iklimlendirilmesinde avantaj sağlayabilir.
Ancak yüksek hava debisi tek başına yeterli değildir. Hava atış mesafesi, üfleme açısı, mahal geometrisi ve kullanıcıların bulunduğu noktalar birlikte değerlendirilmelidir.
Asma Tavan Gerektirmeyen Montaj Alternatifleri
Kaset ve kanallı tip iç ünitelerde çoğunlukla uygun bir asma tavan boşluğu gerekir. Yer-tavan tipi cihazlar ise modelin izin verdiği koşullarda tavan altına veya zemine yakın konumlara uygulanabilir.
Böylece asma tavan içinde yeterli montaj alanı bulunmayan yapılarda farklı bir yerleşim seçeneği sunulabilir.
Bu durum, yer-tavan tipi cihazların bütün mimari koşullarda daha uygun olduğu anlamına gelmez. Cihazın görünümü, taşıyıcı bağlantılar, borulama ve drenaj güzergâhı da değerlendirilmelidir.
Servis Erişimi ve İşletme Koşulları
Eğitim ve sosyal tesislerde iç ünitelerin bakım işlemleri sırasında erişilebilir olması önemlidir. Yer-tavan tipi iç ünitelerde filtre, fan ve diğer servis noktalarının erişimi cihazın montaj konumuna göre değişebilir.
Özellikle tavana yakın montajlarda gerekli servis alanı ve güvenli erişim yöntemi önceden planlanmalıdır. Cihazın ortam içerisinde görünür olması, bütün bakım işlemlerinin ek erişim ekipmanı olmadan yapılabileceği anlamına gelmez.
Kaset, kanallı, duvar ve tavan tipi cihazların teknik farklarını VRF iç ünite tipleri nasıl seçilir? rehberimizde karşılaştırıyoruz.

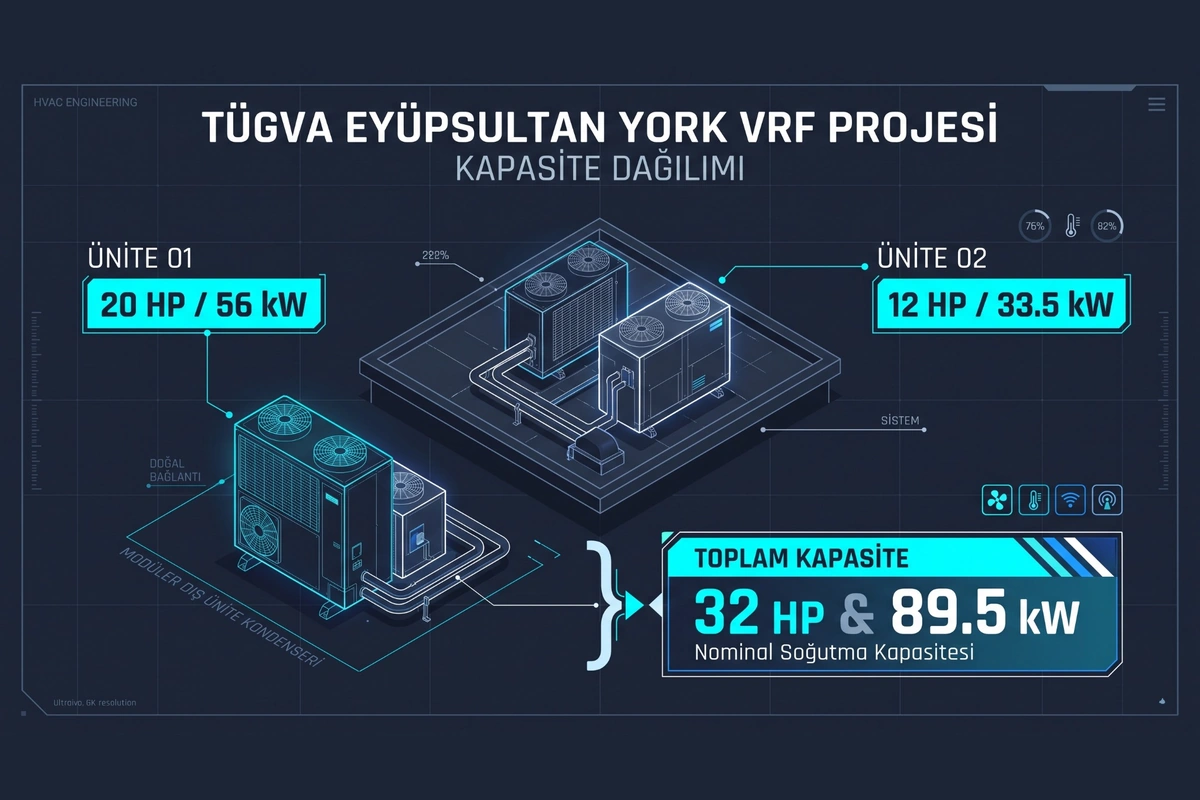

20 HP + 12 HP York VRF Dış Ünite Konfigürasyonu
TÜGVA Eyüpsultan projesinde kullanılan iki York VRF dış ünitesi, farklı nominal kapasite sınıflarına sahiptir.
| Dış Ünite | Kapasite Sınıfı | Nominal Soğutma |
|---|---|---|
| 1. Dış ünite | 20 HP | 56 kW |
| 2. Dış ünite | 12 HP | 33,5 kW |
| Toplam | 32 HP | 89,5 kW |
89,5 kW değeri, iki dış ünitenin belirtilen nominal soğutma kapasitelerinin toplamıdır. Bu değer doğrudan binanın hesaplanmış soğutma yükü veya her çalışma koşulunda elde edilecek kapasite olarak yorumlanmamalıdır.
VRF sistemlerinde kapasite değerlendirmesi yapılırken dış hava koşulları, iç ünite bağlantı oranı, borulama uzunlukları, eş zamanlı kullanım ve üretici düzeltme katsayıları dikkate alınır.
HP sınıflandırması ise VRF ürün ailelerinde kullanılan nominal kapasite sınıfını ifade eder. HP bilgisinin klasik mekanik beygir gücü dönüşümüyle doğrudan kW soğutma kapasitesine çevrilmesi doğru değildir.
TÜGVA Eyüpsultan projesindeki 20 HP ve 12 HP dış ünite konfigürasyonu, farklı kapasite sınıflarındaki York VRF ekipmanlarının aynı proje kapsamında kullanıldığı somut bir örnektir.
23 Yer-Tavan Tipi İç Ünitenin Sistemle İlişkisi
Projede toplam 23 adet yer-tavan tipi VRF iç ünitesi bulunmaktadır. Çok sayıda iç ünitenin kullanıldığı bir merkezi iklimlendirme uygulamasında, cihazların bağlı bulunduğu sistem kapasitesi ve mahallerin ihtiyaçları birlikte değerlendirilmelidir.
VRF sistemlerinde iç ünite sayısından daha önemli olan konulardan biri, iç ünitelerin toplam kapasitesiyle dış ünite sisteminin uygun çalışma aralığı arasındaki ilişkidir.
Örneğin iki farklı mahal aynı anda tam soğutma kapasitesine ihtiyaç duymayabilir. Bu nedenle sistem tasarımında kullanım senaryoları ve eş zamanlı yükler dikkate alınır. Ancak eş zamanlılık kabulü, gerçek kullanım koşullarını karşılamayan düşük kapasite seçimini haklı çıkarmaz.
İç ünitelerin dağılımı belirlenirken her mahalin hesaplanan yükü, hava dağıtım ihtiyacı ve bağımsız sıcaklık kontrolü gereksinimi değerlendirilmelidir.
TÜGVA Eyüpsultan projesinin doğrulanmış ekipman envanteri, 2 dış ünite ve 23 yer-tavan tipi iç üniteden oluşmaktadır. Bu ölçekteki bir uygulama, kapasite eşleştirmesi ile iç ünite seçiminin birlikte ele alınmasının önemini göstermektedir.
TÜGVA Eyüpsultan Projesinde VRF Projelendirme ve Cihaz Seçimi
Yüksek tavanlı ve çok bölümlü eğitim yapılarında VRF projelendirme, öncelikle mahallerin kullanım koşullarının belirlenmesiyle başlar.
Cihaz tipi ve kapasitesi seçilmeden önce mimari planlar, tavan yükseklikleri, cephe özellikleri, kullanıcı yoğunluğu ve mekanik tesisat güzergâhları değerlendirilir.
Bu tür projelerde izlenen temel mühendislik kararları şöyledir:
- Mahal analizi: Kullanım amacı, alan geometrisi, tavan yüksekliği ve kullanıcı yoğunluğu belirlenir.
- Isı yükü hesabı: Mahal bazında soğutma ve ısıtma ihtiyaçları değerlendirilir.
- İç ünite tipi seçimi: Hava dağıtımı, montaj alanı ve mimari koşullara uygun cihaz tipi belirlenir.
- Kapasite eşleştirmesi: İç ünite kapasiteleri ile dış ünite sistemi arasındaki uyumluluk kontrol edilir.
- Borulama ve yerleşim: Dış ünite alanı, bağlantı mesafeleri, drenaj ve elektrik ihtiyaçları planlanır.
- Kontrol yaklaşımı: Mahallerin kullanım saatlerine ve sıcaklık ihtiyaçlarına uygun kumanda düzeni değerlendirilir.
TÜGVA Eyüpsultan'da kullanılan York sistemi, bu kararların yer-tavan tipi iç ünitelerle oluşturulan bir VRF uygulamasında nasıl önem kazandığını gösteren referanslardan biridir.
Keşif, ısı yükü hesabı, cihaz seçimi ve sistem tasarımının ayrıntılarını VRF klima projelendirme hizmetimiz üzerinden inceleyebilirsiniz.
Yer-Tavan Tipi VRF İç Ünitelerde Montaj ve Uygulama Koordinasyonu
Yer-tavan tipi iç ünitelerde montaj konumu, cihazın hava dağıtım performansını ve servis erişimini doğrudan etkileyebilir.
Bu nedenle tavan altına veya duvar yüzeyine yapılan montajlarda taşıyıcı bağlantıların uygunluğu, üfleme yönü ve cihazın etrafındaki gerekli boşluklar dikkate alınmalıdır.
Uygulama sırasında özellikle şu konular önem kazanır:
- Montaj konumu: Cihazın hava dağıtımını engellemeyen, uygun taşıyıcı yüzeye sahip bir noktaya yerleştirilmesi.
- Borulama: Soğutucu akışkan hatlarının üretici bağlantı sınırları ve proje güzergâhlarına göre uygulanması.
- Drenaj: Yoğuşma suyunun güvenli biçimde tahliye edilmesi.
- Elektrik ve haberleşme: Güç ve kumanda bağlantılarının teknik gereksinimlere uygun yapılması.
- Servis erişimi: Filtre temizliği ve bakım işlemlerine uygun çalışma alanının bırakılması.
- Hava yönlendirmesi: Üflemenin kullanıcıların uzun süre bulunduğu noktalarda rahatsız edici hava akımı oluşturmaması.
Yer-tavan tipi cihazların kanal gerektirmeden doğrudan mahal havasını şartlandırabilmesi, bazı projelerde kanal ve menfez altyapısına duyulan ihtiyacı ortadan kaldırabilir. Bununla birlikte her yapının havalandırma ve taze hava gereksinimi ayrıca değerlendirilmelidir.
Bu özellikler, yüksek tavanlı ve çok bölümlü yapılarda iç ünite seçiminin neden yalnızca ürün kataloğundaki kapasite değerine göre yapılmaması gerektiğini ortaya koyar.
VRF Sistemlerinde Test ve Devreye Alma Süreci
İç ve dış ünitelerin montajı tamamlandıktan sonra VRF sisteminin üretici prosedürlerine uygun biçimde test edilmesi gerekir.
Çok sayıda iç üniteden oluşan sistemlerde yalnızca cihazların çalıştığını görmek yeterli değildir. Soğutucu akışkan devresinin sızdırmazlığı, haberleşme bağlantıları ve sistemin çalışma koşulları da kontrol edilmelidir.
VRF uygulamalarında temel test ve devreye alma adımları şunları kapsar:
- Soğutucu akışkan borularında üretici şartlarına uygun basınç ve kaçak testi
- Vakum işlemi ve sistemdeki nem ile yoğuşmayan gazların uzaklaştırılması
- Boru uzunluklarına göre gerekli soğutucu akışkan miktarının kontrolü
- Drenaj hatlarının tahliye testleri
- Elektrik beslemesi ve haberleşme bağlantılarının kontrolü
- İç ünite adreslemesi ve kumanda eşleştirmeleri
- Isıtma ve soğutma çalışma testleri
- Sistem çalışma değerlerinin üretici kriterlerine göre değerlendirilmesi
Bu işlemlerin kapsamı kullanılan ürün modellerine, sistem mimarisine ve üretici talimatlarına göre belirlenir.
Gelişim Klima'nın montaj, test ve işletmeye teslim süreçlerinde sunduğu hizmetleri anahtar teslim VRF uygulaması sayfamızdan inceleyebilirsiniz.
TÜGVA Eyüpsultan York VRF Projesinin Sonucu
Gelişim Klima tarafından gerçekleştirilen TÜGVA Eyüpsultan projesinde, York marka VRF merkezi iklimlendirme sistemi kapsamında 20 HP ve 12 HP sınıfında iki dış ünite ile 23 adet yer-tavan tipi iç ünite kullanılmıştır.
İki dış ünitenin toplam nominal soğutma kapasitesi 89,5 kW'tır.
Bu referansı farklılaştıran temel özellik, yüksek tavanlı ve çok bölümlü bir eğitim/sosyal kullanım yapısında yer-tavan tipi iç ünitelerin tercih edilmiş olmasıdır.
Proje; iç ünite tipi seçimi, sistem kapasitesi ve mimari kullanım koşullarının birlikte değerlendirilmesi gereken ticari VRF uygulamalarına somut bir örnek sunmaktadır.
York ürün ailesi ve Gelişim Klima'nın bu markayla gerçekleştirdiği uygulamalar hakkında York VRF klima sistemleri sayfamızdan bilgi alabilirsiniz.
Eğitim ve Sosyal Tesisler İçin VRF Klima Çözümleri
Eğitim binaları, sosyal tesisler, kültür merkezleri ve çok amaçlı yapılarda iklimlendirme sisteminin doğru seçilmesi; kullanıcı konforu, mimari uyumluluk ve işletme ihtiyaçları açısından değerlendirilmelidir.
Gelişim Klima; ticari ve kurumsal yapılar için VRF sistem projelendirmesi, ürün seçimi ve tedariği, montaj, devreye alma ve satış sonrası teknik destek hizmetleri sunmaktadır.
Yüksek tavanlı veya birden fazla kullanım alanına sahip bir yapı için sistem değerlendirilirken mimari planlar, kapasite ihtiyaçları, iç ünite yerleşimleri ve uygulama koşulları birlikte incelenir.
Projenize uygun sistem seçenekleri ve teknik hizmetler için VRF merkezi klima çözümlerimizi inceleyebilir veya Gelişim Klima ile iletişime geçerek keşif ve teklif talebinde bulunabilirsiniz.
